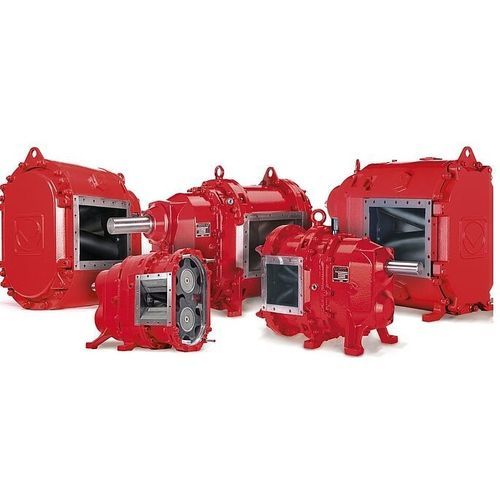

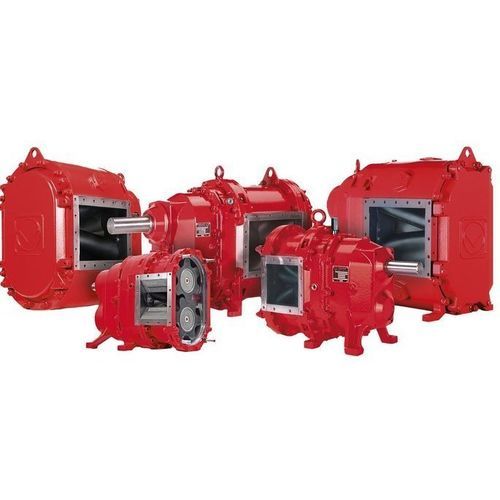

Bomba de lóbulos VX series

para fangospara aguas residualespara productos químicos

Resumen
La serie VX de Vogelsang es una familia de bombas lobulares rotativas diseñada para el transporte industrial de medios que van desde líquidos poco viscosos hasta productos muy viscosos, abrasivos, agresivos o sensibles al corte. Diseño compacto, acceso QuickService para mantenimiento y múltiples opciones de materiales y accionamientos para adaptarse a distintos procesos.

Ventajas principales

• Mantenimiento rápido en campo: cámara de bombeo accesible retirando la tapa (QuickService).
• Autoaspirante y resistente a la marcha en seco y a cuerpos extraños.
• Diseño modular basado en elementos que reduce costes de repuestos y tiempos de parada.
• Amplia selección de lóbulos y materiales para compatibilidad con el medio y resistencia al desgaste.
• Alta eficiencia volumétrica para operación rentable.

Modelos (resumen)
VX100
Unidad compacta en cuatro tamaños. Adecuada para caudales pequeños y medianos hasta 50 m3/h y presiones hasta 10 bar. Opciones: componentes en aluminio ligero, motor eléctrico brida directo, versión PTB A1.

VX136
Diseño compacto y universal con seis tamaños y varias configuraciones. Caudales hasta 364 m3/h y presiones hasta 12 bar. Opciones: InjectionSystem, placas de desgaste radiales/axiales, materiales especiales (ADI, acero inoxidable, aleaciones de níquel).

VX186
Diseño robusto en ocho tamaños y múltiples variantes. Caudales hasta 1.025 m3/h y presiones hasta 12 bar. Diseñada para grandes volúmenes y medios abrasivos, viscosos o agresivos; cuenta con concepto de placas de desgaste y diversas opciones de accionamiento.

VX215
Gama de alto caudal con cuatro tamaños y seis diseños, permitiendo hasta 1.417 m3/h (24.000 l/min) y presiones hasta 8 bar. Gran paso libre (p. ej. 90 mm) para alta tolerancia a cuerpos extraños; QuickService e InjectionSystem facilitan el mantenimiento.

VX230
Serie de altas prestaciones en cuatro tamaños y seis variantes. Salidas hasta 1.234 m3/h y presiones hasta 12 bar. Diseñada para mantenimiento rápido y mínima parada.

Características de la serie VX

• Semicarteres ajustables para compensar desgaste sin piezas adicionales.
• Placas de desgaste axiales y radiales en aceros de alta resistencia para alargar intervalos de mantenimiento.
• Amplio portafolio de lóbulos: diferentes geometrías y materiales (NBR, EPDM, CSM, FKM, PU, acero inoxidable, acero nitrurado) incluyendo lóbulos HiFlo para bombeo sin pulsaciones.
• Opciones de materiales: fundición gris resistente a la abrasión, ADI, acero inoxidable y aleaciones a base de níquel; tratamientos térmicos y recubrimientos anti-desgaste disponibles.
• Quality Cartridge: cierre mecánico premontado para sustitución rápida y fiable.
• Ejes robustos de gran diámetro para minimizar la flexión y el desgaste de arranque.

Opciones de la serie VX

• InjectionSystem para mejorar la tolerancia a cuerpos extraños, la succión y la eficiencia volumétrica (ensayos de campo: hasta ~2,5× vida útil).
• Placas de desgaste radiales y axiales en aceros especiales.
• Lóbulos HiFlo® para funcionamiento sin pulsaciones y mayor capacidad de aspiración.
• Sensores de velocidad para control y monitorización relacionados con el caudal.
• Universal Drive System (UDS) para distintos tipos de accionamiento y simplificación de repuestos.
• Diseño QD con cojinete adicional para reducir la flexión del eje a alta presión.
• Versiones ligeras / aluminio para aplicaciones de transporte con piezas húmedas en materiales resistentes al desgaste.

Aplicaciones

• Agricultura (esparcido, transferencia de purines).
• Plantas de biogás (alimentación, recirculación, gestión de digestato).
• Industria (transferencia de fluidos abrasivos o viscosos, química según selección de materiales).
• Transporte y sistemas móviles (cisternas, ferroviario, marítimo).
• Tratamiento de aguas residuales y manejo de lodos, alimentación de filtración por membrana.

Documentación y material técnico
Documentación del fabricante, folletos y fichas técnicas disponibles en Vogelsang para soporte de selección e integración.

Especificaciones técnicas

• Series: VX100, VX136, VX186, VX215, VX230 (múltiples tamaños y configuraciones).
• Rangos de caudal (ejemplos): VX100 hasta 50 m3/h; VX136 hasta 364 m3/h; VX186 hasta 1.025 m3/h; VX215 hasta 1.417 m3/h; VX230 hasta 1.234 m3/h.
• Capacidades de presión (ejemplos): VX100 hasta 10 bar; VX136 hasta 12 bar; VX186 hasta 12 bar; VX215 hasta 8 bar; VX230 hasta 12 bar.
• Paso libre: VX215 hasta 90 mm (ejemplo).
• Materiales: fundición gris resistente a la abrasión, ADI, acero inoxidable, duplex, aleaciones de níquel; placas de desgaste en aceros especiales.
• Mantenimiento: QuickService (piezas en contacto reemplazables en posición), Quality Cartridge, diseño por elementos para mantenimiento económico.
• Opciones: InjectionSystem, lóbulos HiFlo, placas de desgaste radiales/axiales, UDS, sensores de velocidad, diseño QD, versiones ligeras/aluminio.
