Grupo de bombeo de cavidad progresiva CC-Cut

para biogáspara fangosautocebante

Resumen

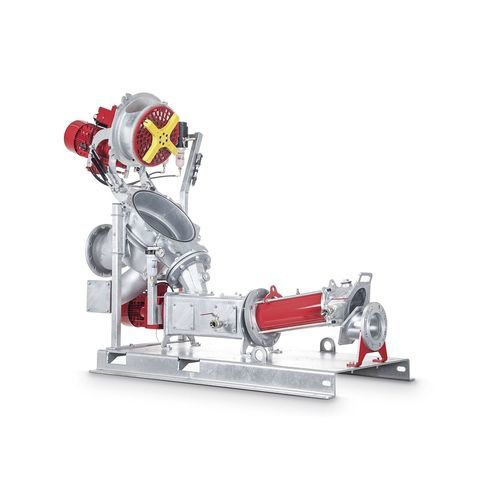

El CC-Cut combina una bomba de cavidad progresiva de la serie CC con un macerador RotaCut en entrada para cebado, bombeo y preparación de líquidos diversos y viscosos que contienen sólidos, fibras y cuerpos extraños. Su diseño compacto facilita la integración en plantas de biogás y aplicaciones similares donde se necesita reducción de viscosidad, separación de materiales pesados y homogenización.

Beneficios clave

• Mejora de la capacidad de bombeo al combinar bomba y macerador
• Manejo fiable de medios altamente viscosos y difíciles
• Reducción de residuos y separación de materiales pesados antes de equipos aguas abajo
• Pequeña huella gracias a la unidad compacta
• Mantenimiento rápido y sustitución de piezas de desgaste in situ (QuickService)

Concepto y función
El CC-Cut macera sólidos perturbadores, separa materiales pesados y homogeneiza suspensiones viscosas para prevenir obstrucciones y averías en equipos aguas abajo. Al reducir la viscosidad y la formación de capas flotantes, el sistema puede reducir el consumo energético de bombas y mezcladores posteriores.

Modelos

• CC-Cut / RCQ-33Gpro — Unidad pequeña y de fácil mantenimiento para bajos caudales; adecuada para tratar y proteger unidades aguas abajo con pequeños volúmenes viscosos.
• CC-Cut / RCQ-43Qpro — Unidad compacta y de fácil servicio para preparación intensiva de medios viscosos con reposición rápida de piezas.
• CC-Cut / RCX-48G — Sistema versátil y eficiente para la preparación económica de flujos de mayor volumen de medios de viscosidad media a alta; larga vida útil y separación fiable de materiales pesados.
• CC-Cut / RCX-58G — Unidad de alta capacidad diseñada para preparación y bombeo continuos e intensivos de suspensiones altamente viscosas en condiciones exigentes.

Características

• Separación de materiales pesados — Separador integrado en cada RotaCut para extraer piedras y piezas metálicas y proteger el macerador y los componentes aguas abajo.
• Mecanismo de basculación — La unidad rotor/stator puede bascularse para mantenimiento sin desmontar la tubería de aspiración.
• Eje cardán protegido — Eje cardán sobredimensionado con dos juntas y camisa protectora para transmisión fiable y protección frente a daños.
• Variantes de sustitución — Estrategias múltiples de reemplazo: rotor/stator como unidad, sustitución de la unidad rotativa o reemplazo secuencial individual.
• Geometría de la pantalla de corte — Pantallas de corte optimizadas y reversibles en acero especial resistente al desgaste para funcionamiento suave y mayor vida útil.
• QuickService — Accesibilidad completa QuickService que permite sustituir piezas de desgaste en pocos pasos para un servicio rápido in situ.
• Diseño compacto — Bomba y macerador montados para minimizar la longitud de aspiración y la huella, manteniendo el acceso para mantenimiento.
• Quality Cartridge — Empaquetadura mecánica premontada en cartridge para simplificar y acelerar la sustitución del sello en campo.
• ACCplus — Monitorización en línea opcional del estado de las cuchillas para reducir esfuerzos de mantenimiento e integrarse en sistemas de control.

Opciones

• Geometrías rotor-stator — Monoetapa estándar (M1), dos etapas (M2) para presiones más altas y geometrías largas (D1) para medios muy viscosos o abrasivos.
• Pantallas de corte — Paso libre de 4 mm a 50 mm; versiones en acero inoxidable disponibles para medios agresivos.
• Función Auto-Reverse — Detecta atascos e invierte periódicamente para mantener el filo y el rendimiento, reduciendo el consumo energético.
• Debris Removal System (DRS) — Elimina continuamente el material pesado separado durante la operación con pérdida mínima de medio.

Áreas de aplicación
Diseñado principalmente para plantas de biogás: bombeo y preparación de purines, recirculado y suspensiones orgánicas que contienen paja, hierba, restos de alimentación, piedras, piezas metálicas y otros cuerpos extraños. El CC-Cut puede integrarse como unidad central de preparación para reducir fallos aguas abajo y mejorar la eficiencia de la planta.

Mantenimiento y servicio
Todas las piezas de desgaste son accesibles y sustituibles in situ. Las funciones QuickService y las opciones de reemplazo modulares minimizan el tiempo de inactividad y permiten una rápida puesta en servicio.

Especificaciones técnicas

• Producto: sistema de bombeo CC-Cut (bomba de cavidad progresiva + macerador RotaCut en entrada)
• Uso principal: bombeo y preparación de medios orgánicos viscosos y cargados de sólidos (aplicaciones biogás)
• Beneficios: reducción de residuos, separación de materiales pesados, homogenización, reducción de viscosidad
• Paso libre de la pantalla de corte: 4 mm a 50 mm (dependiente del modelo)
• Opciones de geometría rotor-stator: M1, M2, D1 (dependiente del modelo/aplicación)
• Funciones de mantenimiento: mecanismo de basculación, accesibilidad QuickService, Quality Cartridge
• Opciones: ACCplus, Auto-Reverse, Debris Removal System (DRS)
• Enfoque de diseño: huella compacta, mantenimiento in situ sencillo, eje cardán protegido
