Bomba de cavidad progresiva CC series

para aguas residualespara fangospara arena

Descripción
La serie CC (CavityComfort) de Vogelsang agrupa bombas de cavidad progresiva diseñadas para bombear medios muy viscosos, abrasivos y con alto contenido de cuerpos extraños. El concepto QuickService facilita el mantenimiento rápido y con poco espacio, y ofrece variadas estrategias de sustitución de piezas y acceso sencillo al cierre mecánico.

Ventajas

• Mantenimiento rápido con mínima ocupación de espacio mediante el mecanismo giratorio rotor/stator
• No es necesario desconectar tuberías de aspiración o impulsión en muchas tareas de servicio
• Diferentes opciones de reparación: cambio del rotor/stator como unidad o de forma individual
• Cierre mecánico Quality Cartridge sustituible desde el lado de accionamiento o a través de la cámara de bombeo
• Gran paso libre (hasta 108 mm) para minimizar obstrucciones por sólidos gruesos
• Eje cardán sobredimensionado con funda protectora para proteger frente a sólidos y fibras

Modelos

• CC44 — Modelo de pequeña capacidad para bajos caudales; gran paso libre y mantenimiento rápido.
• CC55 — Modelo compacto para caudales medios; eje cardán generoso para aplicaciones exigentes.
• CC66 — Modelo de alta capacidad y presión para medios viscosos o abrasivos con elevado contenido sólido.
• CC77 — Modelo de mayor tamaño con diseño QuickService; paso libre muy grande para objetos extraños voluminosos.

Características

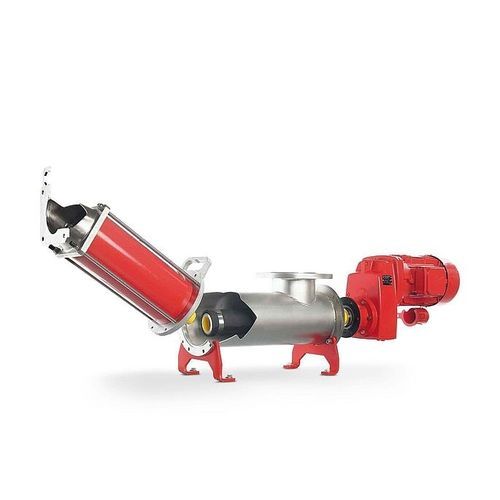

• Mecanismo giratorio: rotor y estator pueden girarse como unidad para evitar desmontar tuberías
• Eje cardán protegido: diseño de dos juntas con funda protectora que no requiere desmontaje para el cambio de rotor
• Opciones de estanqueidad: Quality Cartridge accesible desde el lado de accionamiento o desde la cámara
• Estrategias de sustitución: stator+rotor en cartucho, cambio de la unidad rotativa completa o reemplazo secuencial
• Caja de aspiración optimizada que ofrece paso libre constante para prevenir atascos

Opciones

• Carcasa StreamLine — optimizada para el flujo, bridas adaptables, orientación vertical u horizontal
• Carcasa MultiConnect — conexión rápida de varias líneas de aspiración e integración de separador de cuerpos extraños
• Geometrías rotor/stator — M1 (una etapa), M2 (dos etapas para mayores presiones), D1 (geometría larga para medios muy viscosos/abrasivos)
• Variantes de accionamiento — motorreductores, motorreductores de ejes paralelos, motores hidráulicos; versiones para funcionamiento en condiciones de inundación

Áreas de aplicación

• Plantas de biogás (dosificación y transporte de suspensiones orgánicas recién maceradas, manejo de digestato)
• Tratamiento de aguas residuales y gestión de lodos (lodos abrasivos, lechadas con alto contenido seco)
• Transporte de líquidos con cuerpos extraños en procesos industriales
• Aplicaciones industriales que requieren tiempos de parada cortos y mantenimiento ágil

Especificaciones técnicas

• Serie: CC (CavityComfort)
• Modelos: CC44, CC55, CC66, CC77
• Concepto QuickService: unidad rotor/stator giratoria — no hace falta desmontar tuberías para muchas tareas
• Cierre mecánico: Quality Cartridge, reemplazable desde el extremo de accionamiento
• Paso libre: hasta 108 mm según modelo
• Geometrías rotor/stator: M1, M2, D1
• Carcasas de aspiración: StreamLine, MultiConnect
• Opciones de accionamiento: motorreductores, ejes paralelos, accionamiento hidráulico; versiones para inundación disponibles
