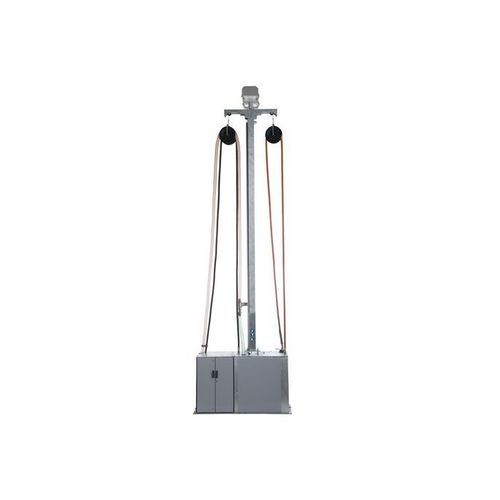

Módulo de suministro de agua TUnit

Descripción general
La TUnit de Vogelsang es una estación para la extracción de aguas residuales sanitarias de inodoros y el suministro de agua potable en los depósitos de mantenimiento de trenes. Está disponible como estación independiente con bomba de lóbulos rotativos integrada (SP) o como módulo satélite conectado a un sistema centralizado de bombeo por vacío (MP). El modelo estándar ofrece un radio de trabajo de manguera típico de 7,5 m e incluye todos los elementos necesarios para suministro y evacuación. La TUnit es compacta, fácil de manejar, equipada con un mástil con recogida automática de la manguera y apta para instalación en exterior.

Principales ventajas

• Suministro de agua y evacuación de aguas residuales sanitarias combinados en una sola estación
• Disponible como módulo satélite para sistemas centralizados (servicio multipunto) o como unidad independiente
• Huella compacta para espacios reducidos en los depósitos
• Funcionamiento seguro y cómodo con recogida automática de la manguera

Modelos
La TUnit se ofrece en configuraciones para distintas aplicaciones:

• TUnit MP (módulo satélite multipunto conectado a una estación central de bombeo por vacío) — variantes: TUnit MPU Eco (manual), TUnit MPU Plus (control eléctrico/semi-automático), TUnit MP Pro (monitorización/automatización de procesos)
• TUnit SP (solución independiente) — incluye una bomba de lóbulos rotativos serie VX para extracción por vacío y bombeo de aguas residuales; el suministro de agua está integrado en el mismo módulo

Características

• Vaciado automático de la manguera para eliminar el agua residual tras su uso (previene daños por congelación)
• Mantenimiento sencillo gracias al concepto QuickService en las bombas serie VX para minimizar tiempos de inactividad
• Gabinete protector que alberga accesorios y conexiones para protección contra las inclemencias
• Diferentes acoplamientos disponibles para agua potable y aguas residuales; acoplamiento de agua potable conforme a los requisitos de la Autoridad Ferroviaria Federal alemana (EBA)
• Estructura de instalación para fijación en hormigón; marcos adaptadores opcionales para nivelación de altura

Opciones

• Automatización: preselección de volumen de llenado, parada automática en estaciones de extracción por vacío, acceso de mantenimiento remoto, registro automatizado de datos de explotación
• Sistemas de autorización para control de acceso multiusuario y adquisición centralizada de datos de explotación
• Elementos calefactores eléctricos opcionales para protección contra heladas en exterior
• Sistemas de adquisición de datos de explotación (ciclos de llenado y enjuague, etc.)
• Monitorización y control de caudal para registrar datos de proceso o automatizar el llenado/evacuación
• EasyConnect Plus: acoplamiento de succión sin goteo para evacuación higiénica; articulación de manguera integrada, compacta y ligera; no requiere componentes adicionales en el coche ferroviario
• Control remoto por radio opcional para operación de válvulas y recogida automática de la manguera
• Monitorización del nivel del tanque de agua potable mediante módulos inalámbricos (ICE) que permiten parada automática al llenarse

Características / especificaciones técnicas

• Nombre / modelo del producto: TUnit
• Radio de trabajo típico de la manguera: 7,5 m en todas las direcciones (modelo estándar)
• Configuraciones disponibles: TUnit MP (satélite, multipunto) y TUnit SP (independiente)
• Bomba TUnit SP: bomba de lóbulos rotativos serie VX (extracción por vacío y bombeo)
• Gestión de manguera: mástil con recogida automática integrada y manejo suspendido de la manguera
• Vaciado automático de la manguera para evitar congelación del agua residual
• Diseño QuickService para facilitar el mantenimiento de las unidades de bombeo
• Gabinete protector para accesorios y conexiones (protección contra las inclemencias)
• Acoplamientos: acoplamientos para agua potable y aguas residuales disponibles; acoplamiento de agua potable conforme a los requisitos de la EBA
• Instalación: estructura de instalación para fijación en hormigón; marcos adaptadores opcionales para nivelación de altura
• Opciones: automatización, autorización, calefacción eléctrica, adquisición de datos, monitorización de caudal, acoplamiento EasyConnect Plus, control remoto por radio, monitorización de nivel (módulos inalámbricos ICE)
