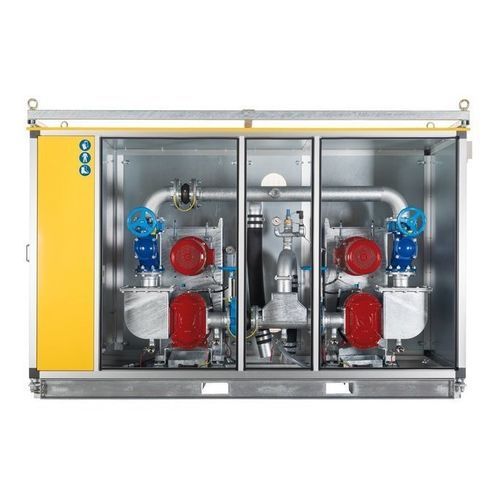

Unidad de bomba de vacío modular VacUnit

transferencia circularcompactaautomática

Descripción general
El Vogelsang VacUnit es una estación de bombeo al vacío compacta para la recogida de aguas grises y negras en redes de aguas residuales al vacío. Diseñada como una unidad centralizada, la VacUnit mantiene el vacío necesario para el transporte de efluentes y permite la descarga en línea de fases mixtas aire/líquido hacia la infraestructura de aguas residuales aguas abajo. Las bombas de lóbulos rotativos de la serie VX de Vogelsang ofrecen funcionamiento multifásico y autocebante sin necesidad de depósitos de vacío separados.

Ventajas

• Pequeña ocupación de espacio para emplazamientos con limitación de superficie
• Alta disponibilidad mediante configuración bomba principal / reserva (DP)
• Diseño de sistema simplificado sin depósitos de recogida de vacío independientes
• Mantenimiento reducido gracias al concepto QuickService
• Transporte en línea simultáneo de aire y líquidos
• Insensibilidad a cuerpos extraños y atascos; tolerancia a funcionamiento en seco

Fundamentos / Principio de funcionamiento
La VacUnit mantiene el nivel de vacío necesario para el transporte de aguas residuales en sistemas de alcantarillado al vacío. Su concepto de bombeo multifásico transporta aire y líquido simultáneamente y los descarga en línea en los sistemas aguas abajo, eliminando la necesidad de depósitos de recogida de vacío y bombas separadas para vacío/aguas residuales.

Modelos

• VacUnit DP (estación de doble bomba): Configuración de doble bomba con unidades redundantes y control inteligente de bombas para garantizar la continuidad de la operación y la gestión de picos de carga.
• VacUnit SP (estación de bomba única): Configuración de bomba única que utiliza una bomba de lóbulos rotativos Vogelsang VX-series para un funcionamiento fiable, silencioso y un mantenimiento simplificado.

Características

• Bombas de lóbulos rotativos Vogelsang VX-series con diseño QuickService para mantenimientos rápidos
• Redundancia de servicio/reserva en versiones DP para mayor tiempo de actividad
• Bombeo multifásico que permite la descarga en línea de líquido y aire

Opciones

• Elementos calefactores eléctricos para protección contra heladas y uso exterior en bajas temperaturas
• Adquisición de datos de operación, monitorización en línea y mantenimiento remoto mediante interfaces de control; portal web VEBSys disponible para acceso remoto y soporte
• Sala máquina en contenedor (20' o 40') con espacio para equipos adicionales y disposiciones personalizadas
• Armario protector resistente a la intemperie e insonorizado con estructura de perfiles de aluminio, paneles sándwich aislados, rejillas de ventilación y paneles de servicio

Descargas y documentación (solo títulos)

• Ficha técnica: VacUnit DP - Estación de doble bombeo
• ePaper: VacUnit DP - Estación de doble bombeo
• Ficha técnica: VacUnit SP - Estación de bomba única
• ePaper: VacUnit SP - Estación de bomba única
• Folleto: Estaciones de servicio de manejo sencillo para talleres de mantenimiento ferroviario

Más información
La VacUnit está destinada a sistemas de recogida de aguas residuales al vacío cuando el espacio es limitado y se requiere generación de vacío fiable y descarga de aguas residuales. Su diseño prioriza la disponibilidad, el mantenimiento sencillo y la resistencia a los atascos y cuerpos extraños, lo que la hace adecuada para instalaciones de mantenimiento ferroviario y emplazamientos similares.

Especificaciones técnicas

• Familia de producto / nombre del modelo: VacUnit (variantes DP y SP)
• Tipo de bomba: Bombas de lóbulos rotativos Vogelsang VX-series (capaces de modo multifásico, autocebantes, tolerantes a funcionamiento en seco)
• Concepto de sistema: Bombeo multifásico — transporta líquidos y aire en la misma operación; descarga en línea en el sistema de aguas residuales aguas abajo
• Puntos destacados de diseño: Huella compacta, redundancia servicio/reserva (DP), concepto de mantenimiento QuickService
• Opciones: Calefacción eléctrica, monitorización remota/VEBSys, sala máquina en contenedor, armario protector resistente a la intemperie e insonorizado
• Aplicación: Sistemas de recogida y evacuación de aguas residuales al vacío (aguas grises y negras) para instalaciones de mantenimiento ferroviario y emplazamientos similares
