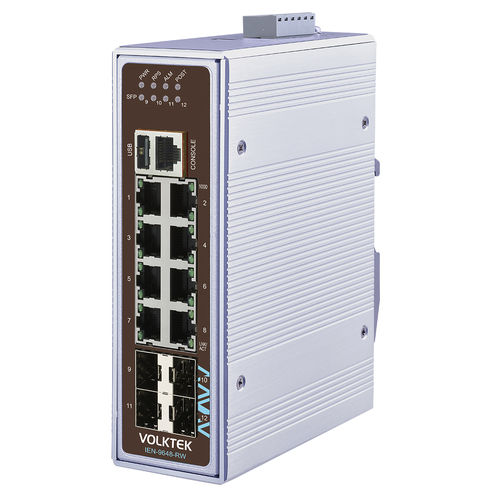

Conmutador Ethernet administrable IEN-9648-RW

12 puertosGigabit EthernetProfiNet

Características principales del producto 8 puertos RJ45 10/100/1000 y 4 puertos de enlace ascendente SFP GbE para larga distancia a dispositivos de control y conexión en cadena 1 puerto de consola para interfaz de línea de comandos y puerto USB que admite la actualización de firmware, mantiene a salvo los ajustes de configuración y descarga archivos de registro Prioriza la transmisión para aplicaciones industriales que utilizan paquetes EIP (EtherNet/IP), PROFINET y GOOSE El amplio rango de alimentación de entrada (12 a 48 VCC) se adapta a diferentes entornos Aprobación ferroviaria EN 50155, EN 50121-4, EN 61373 Certificaciones, normas de comunicación para operaciones ferroviarias seguras y fiables Temperaturas de funcionamiento -40°C~75°C (-40°F~167°F) e IP30 Carcasa de aluminio Descripción general IEN-9648-RW es un conmutador industrial gestionado de alto rendimiento de 8 puertos 10/100/1000 RJ45 de enlace descendente y 4 puertos GbE SFP de enlace ascendente diseñado para cumplir los requisitos térmicos y las condiciones ambientales de las aplicaciones ferroviarias. Los puertos de enlace descendente se conectan a dispositivos y controladores industriales. Los puertos de fibra permiten la transmisión Gigabit Ethernet sin ruido para una recuperación rápida, fiable y a larga distancia a otros conmutadores o al centro de control. El puerto de consola de tipo RJ45 permite la resolución de problemas de red de salida cuando las redes van mal. El puerto USB, diseñado para guardar archivos de configuración, guardar archivos de registro del sistema y actualizar el firmware, reduce el tiempo de inactividad de la red y los costes operativos. El conmutador ofrece varias funciones integradas de optimización del tráfico y rendimiento de la red para dar prioridad a las aplicaciones industriales, evitar la pérdida de datos durante la comunicación y garantizar una transmisión estable. El conmutador incluye un mapa topológico compatible con dispositivos de terceros para supervisar la red. Este dispositivo cumple las normas de ciberseguridad para salvaguardar la red de vulnerabilidades y proteger sus activos. Este conmutador está construido con componentes de calidad industrial, encerrados en una carcasa de aluminio IP30 de alta conductividad térmica para proteger el dispositivo de herramientas y peligros. Para garantizar la fiabilidad, la fuente de alimentación redundante y el contacto de relé de alarma en el bloque de terminales garantizan un funcionamiento ininterrumpido y emiten alertas si falla la alimentación. Diseñado para resistir vibraciones, golpes, caídas libres y temperaturas de -40°C~75°C (-40°F~167°F), es idóneo para lugares como túneles. Robusta protección eléctrica y electromagnética: Diseñada para soportar EMI (interferencias electromagnéticas), ESD (descargas electrostáticas), subidas de tensión, sobretensión, sobrecorriente y polaridad inversa. VLAN basada en puertos e IEEE 802.1Q: GARP (Generic Attribute Registration Protocol) y GVRP (Generic VLAN Registration Protocol) para segmentar grandes redes en partes más pequeñas y dominios de difusión separados. Copia de seguridad automática del firmware: Copia de seguridad automática del firmware en la memoria secundaria y activación desde allí en caso de pérdida de la memoria primaria. Sistema de alimentación redundante: Para garantizar la alimentación continua, el conmutador está diseñado para conectarse simultáneamente a dos fuentes de alimentación y a una alarma a través de un bloque de terminales industrial estándar. Si una de las fuentes de alimentación deja de funcionar, el conmutador empezará a alimentarse de la fuente de alimentación alternativa y la alarma se activará para notificar el suceso a los técnicos. Supervisión y gestión eficaces de la red: Protocolos SNMP (Simple Network Management Protocol) y RMON (Remote Monitoring) para una gestión y supervisión eficientes del tráfico. Priorización eficaz del tráfico: Mecanismos eficaces de QoS (calidad de servicio) para la asignación de prioridades, la transmisión de tráficos dedicados a aplicaciones específicas y la asignación del ancho de banda adecuado a las comunicaciones de misión crítica. Anillo redundante para una rápida recuperación de la red: Xpress Ring para la detección y recuperación de fallos de enlace en milisegundos. Especificaciones Estándares: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Clase de servicio), IEEE 802.1Q (Etiquetado VLAN), IEEE 802.1X (Autenticación de puertos), IEEE 1588v2 (PTP) Interfaz: 8 x 10/100/1000BASE-T (RJ45), 4 x ranuras GbE SFP, 1 x puerto de consola RJ45, 1 x puerto USB Interruptor DIP: Configuración de alarma de caída de tensión de alimentación primaria/redundante Panel de LED: PWR, RPS, ALM, POST, 1000, LNK/ACT Alimentación: Tensión de entrada: Entradas primarias: 12V~48VDC, Entradas redundantes: 12V~48VDC; Conexión: Bloque de terminales; Consumo de energía: Sistema: 18W; Relé de alarma: Una salida de relé, 1 A @ 24V CC Mecánica y entorno: Carcasa: Aluminio (Protección IP30); Montaje: Carril DIN; Temperatura de funcionamiento: -40°C~75°C (-40°F~167°F); Temperatura de almacenamiento: -40°C~85°C (-40°F~185°F); Humedad de funcionamiento: 5 a 95% HR (sin condensación); Humedad de almacenamiento: 5 a 95% HR (sin condensación); Peso: 955 g (2,1 lb); Dimensiones (AnxAlxPr): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Información de pedido ModeloDescripciónIEN-9648-RWSwitch industrial gestionado 8 x 10/100/1000 RJ45 & 4 x GbE SFP, homologación ferroviaria *Especificaciones sujetas a cambios sin previo aviso. Características técnicas / Especificaciones Modelo: IEN-9648-RW 8 puertos 10/100/1000 RJ45 4 puertos de enlace ascendente GbE SFP 1 puerto de consola (RJ45) 1 puerto USB Montaje en carril DIN Carcasa de aluminio IP30 Temperatura de funcionamiento: -40°C~75°C Temperatura de almacenamiento: -40°C~85°C Entrada de alimentación: 12V~48VDC (Principal y Redundante) Consumo: 18W Peso: 955 g (2.1 lb) Dimensiones: 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Certificaciones: EN 50155, EN 50121-4, EN 61373
