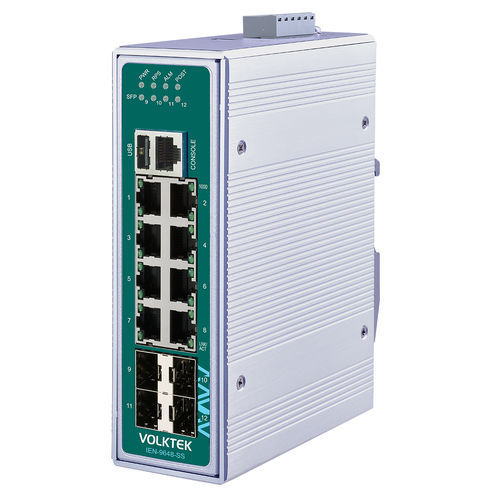

Conmutador Ethernet administrable IEN-9648-SS

12 puertosGigabit Etherneten riel DIN

Aspectos destacados del producto 8 puertos RJ45 10/100/1000 y 4 puertos de enlace ascendente SFP GbE para larga distancia para controlar dispositivos y conexión en cadena 1 puerto de consola para interfaz de línea de comandos y puerto USB admite actualización de firmware, mantiene a salvo los ajustes de configuración, y descarga archivos de registro El mapa de topología integrado es compatible con dispositivos de terceros y admite la comunicación con dispositivos industriales heredados y avanzados Optimiza el rendimiento de la red con control de tormentas y flujo y QoS Certificaciones IEEE 1613 e IEC 61850-3 para aplicaciones de subestaciones seguras y fiables Temperaturas de funcionamiento -40°C~75°C (-40°F~167°F) y carcasa de aluminio IP30 * El mayor grado de temperatura de funcionamiento certificado por UL es -40°C~70°C (-40°F~158°F). Descripción IEN-9648-SS es un conmutador industrial gestionado de alto rendimiento de 8 puertos 10/100/1000 RJ45 de enlace descendente y 4 puertos GbE SFP de enlace ascendente diseñado para cumplir los requisitos y las condiciones ambientales de las aplicaciones de subestaciones. Los puertos de enlace descendente se conectan a dispositivos y controladores industriales. Los puertos de fibra permiten la transmisión Gigabit Ethernet sin ruido para una recuperación rápida, fiable y a larga distancia a otros conmutadores o al centro de control. Ofrece autonegociación en todos sus puertos y Modbus TCP para agregar dispositivos fácilmente en aplicaciones Ethernet industriales.El puerto de consola tipo RJ45 permite solucionar problemas de red salientes cuando las redes van mal. El puerto USB, diseñado para guardar archivos de configuración, guardar archivos de registro del sistema y actualizar el firmware, reduce el tiempo de inactividad de la red y los costes operativos. El conmutador ofrece varias funciones integradas de optimización del tráfico y rendimiento de la red para dar prioridad a las aplicaciones industriales, evitar la pérdida de datos durante la comunicación y garantizar una transmisión estable.El conmutador incluye un mapa topológico compatible con dispositivos de terceros para supervisar la red. Este dispositivo cumple las normas de ciberseguridad para salvaguardar la red de vulnerabilidades y proteger sus activos.Este conmutador está construido con componentes de grado industrial, encerrado en una carcasa de aluminio IP30 con alta conductividad térmica para proteger el dispositivo de herramientas y peligros. Para garantizar la fiabilidad, la fuente de alimentación redundante y el contacto de relé de alarma en el bloque de terminales garantizan un funcionamiento ininterrumpido y emiten alertas si falla la alimentación. Certificado para su uso en aplicaciones de subestaciones, el dispositivo está diseñado para resistir vibraciones, golpes, caídas libres y temperaturas que oscilan entre -40°C~75°C (-40°F~167°F), por lo que se adapta a entornos exigentes. Características Protección eléctrica y electromagnética robusta: Diseñada para soportar EMI (interferencias electromagnéticas), ESD (descargas electrostáticas), subidas de tensión, sobretensión, sobrecorriente y polaridad inversa. VLAN basada en puertos e IEEE 802.1Q: GARP (Generic Attribute Registration Protocol) y GVRP (Generic VLAN Registration Protocol) para segmentar grandes redes en partes más pequeñas y dominios de difusión separados. Copia de seguridad automática del firmware: Copia de seguridad automática del firmware en la memoria secundaria y activación desde allí en caso de pérdida de la memoria primaria. Sistema de alimentación redundante: Alimentación simultánea con dos fuentes de alimentación diferentes, por ejemplo, la fuente de alimentación SDR-480P-48 y el adaptador de alimentación de CA a CC montable en carril DIN IRA-120/IRA-160, con alarma de fallo de alimentación. Supervisión y gestión eficaces de la red: Protocolos SNMP (Simple Network Management Protocol) y RMON (Remote Monitoring) para una gestión y supervisión eficientes del tráfico. Priorización eficiente del tráfico: Mecanismos eficaces de QoS (calidad de servicio) para la asignación de prioridades, la transmisión de tráficos dedicados a aplicaciones específicas y la asignación del ancho de banda adecuado a las comunicaciones de misión crítica. Anillo redundante para una rápida recuperación de la red: Xpress Ring para la detección y recuperación de fallos de enlace en milisegundos. Especificaciones Estándares: IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Clase de servicio), IEEE 802.1Q (Etiquetado VLAN), IEEE 802.1X (Autenticación de puertos), IEEE 1588v2 (PTP) Interfaz: 8 x 10/100/1000BASE-T (RJ45), 4 x ranuras SFP GbE, 1 x puerto de consola RJ45, 1 x puerto USB, interruptor DIP (ajuste de alarma de caída de tensión de alimentación primaria/redundante), panel de LED (PWR, RPS, ALM, POST, 1000, LNK/ACT) Alimentación: Tensión de entrada: Entradas primarias: 12V~48VDC, Entradas redundantes: 12V~48VDC; Conexión: Bloque de terminales; Consumo de energía: Sistema: 18W; Relé de alarma: Una salida de relé, 1 A @ 24V CC Mecánica y entorno: Carcasa: Aluminio (Protección IP30); Montaje: Carril DIN; Temperatura de funcionamiento: -40°C~75°C (-40°F~167°F); Temperatura de almacenamiento: -40°C~85°C (-40°F~185°F); Humedad de funcionamiento: 5 a 95% HR (sin condensación); Humedad de almacenamiento: 5 a 95% HR (sin condensación); Peso: 955 g (2,1 lb); Dimensiones (AnxAlxPr): 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Información de pedido: Modelo: IEN-9648-SS; Descripción: Conmutador industrial gestionado 8 x 10/100/1000 RJ45 y 4 x GbE SFP, homologación de subestación Certificaciones: IEEE 1613, IEC 61850-3, UL, ROHS, CE, FC
