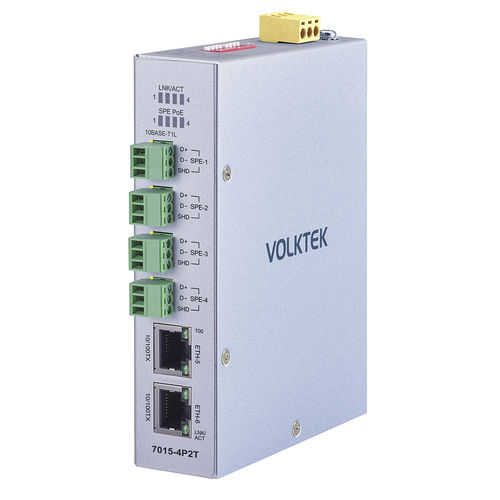

Conmutador Ethernet no administrable 7015-4P2T-T1L

6 puertosEtherNet/IPIP40

Puntos destacados del producto

• Puertos y control flexibles: Equipado con 4 x 10BASE-T1L SPoE y 2 x puertos 10/100 RJ45, con interruptores DIP para una configuración sencilla de modos Auto y Master/Slave
• SPE de largo alcance: Cumple IEEE 802.3cg, ofreciendo conectividad a 10 Mbps sobre cableado fieldbus existente hasta 1000 m para reducir costes de cableado
• Integración sin fisuras: Interopera con redes industriales existentes usando cableado CAT5/6 estándar para una convergencia de datos fluida
• Diseño compacto y claro: Carcasa metálica IP40 de tamaño reducido con alta conductividad térmica e indicadores LED claros
• Temperatura de funcionamiento: -40°C ~ 70°C (-40°F ~ 158°F)

Descripción general
La norma IEEE 802.3cg Single Pair Ethernet (SPE) define la operación Ethernet sobre un único par trenzado para redes de control industriales. Permite comunicaciones Ethernet a 10 Mbps sobre cables fieldbus existentes hasta 1000 m, mucho más que el 100BASE-TX estándar. Nuestro switch SPE no gestionado amplía esta capacidad integrando la tecnología Single-pair Power over Ethernet (SPoE), compatible con clases de potencia 10-12 con entrega de 24 V o clases 13-14 con entrega de 55 V a los dispositivos alimentados. Esta combinación proporciona tanto conectividad de datos como suministro de energía significativo sobre la misma infraestructura de par único. Al transmitir Ethernet y energía sobre el cableado fieldbus existente, el switch SPE con SPoE simplifica el cableado y reduce costes, ampliando el Ethernet Industrial a sensores, actuadores y aplicaciones de automatización que requieren conectividad de baja velocidad y alimentación sin cableado adicional. Interopera con redes Ethernet existentes mediante cableado CAT5/6 estándar.

Funciones / Principales dominios de aplicación

• Automatización industrial: Soporta redes de sensores (temperatura, humedad, presión, caudal), actuadores, caudalímetros, transmisores de presión, pequeños motores y módulos E/S remotos
• Automatización de edificios: Alimentación y conexión de drivers LED, controladores de atenuación, detectores de presencia, contactos de puertas, lectores de tarjetas, cerraduras electrónicas, paneles de control de acceso, cámaras IP y PTZ
• Infraestructura de tráfico: Permite semáforos, sensores en la vía, monitorización ambiental, controladores de tráfico, pequeños displays informativos y señalización digital
• IoT y dispositivos Edge: Soporte para monitores ambientales, rastreadores de activos, gateways edge, nodos de procesamiento local, controladores HVAC y sensores de seguridad
• Redes de control industrial: Integración con protocolos industriales estandarizados (p. ej., PROFINET, EtherNet/IP) a nivel de campo para transmisión simultánea de datos y energía

Información de pedido
Modelo: 7015-4P2T-T1L
Descripción: Switch industrial SPoE no gestionado 4 x 10BASE-T1L & 2 x 10/100 RJ45

Especificaciones / Datos técnicos

• Normas: IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3cg (compatible 10BASE-T1L), IEEE 802.3 (Nway Auto-negotiation), IEEE 802.3x (Flow Control)
• Puertos: 2 x 10/100 RJ45; 4 x 10BASE-T1L SPoE
• Interruptor DIP: 1 x Función SPoE; 1 x Selección de clase SPoE; 4 x Modo Auto/Manual; 4 x Rol Master/Slave
• Panel LED: PWR, 100, LNK/ACT, SPoE
• Tensión de entrada: 20-30 VDC (Clase10-12) o 50-58 VDC (Clase13-14)
• Consumo de energía: 4 W (sistema solamente)
• Presupuesto de potencia SPoE: 132 W total
• Potencia máx. por puerto: 24 V: 57 W; 55 V: 33 W
• Carcasa: Metal (protección IP40)
• Temperatura de funcionamiento: -40°C ~ 70°C (-40°F ~ 158°F)
• Temperatura de almacenamiento: -40°C ~ 85°C (-40°F ~ 185°F)
• Humedad de funcionamiento: 5 ~ 95% HR (sin condensación)
• Humedad de almacenamiento: 5 ~ 95% HR (sin condensación)
• Peso: 525 g (1.16 lb)
• Dimensiones (AnxAlxF): 31 x 136 x 105 mm (1.22 x 5.36 x 4.13 in)
