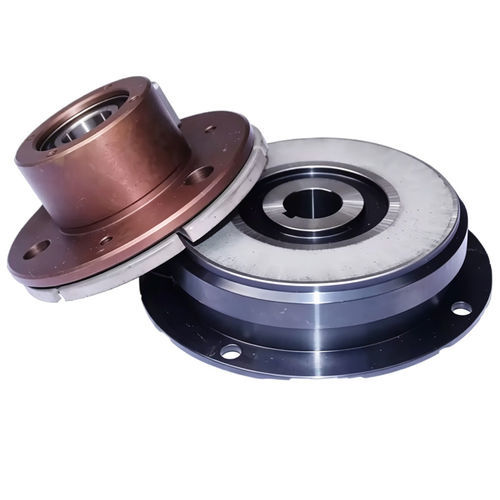

Freno-embrague de fricción WL6324

electromagnético

Resumen del producto
Los embragues y frenos electromagnéticos utilizan fuerza electromagnética para acoplar/desacoplar la transmisión de potencia y detener elementos giratorios para control de movimiento. El WL6324 de Weilong Technology combina funciones de embrague y freno para conectar ejes motor y conducido, deteniendo el movimiento de forma rápida y precisa. Una corriente en la bobina genera un campo magnético que acciona las superficies de fricción para la transmisión de par o el frenado. Estas unidades son aptas para maquinaria industrial, automatización y robótica que requieren respuesta rápida, alta precisión y control rotativo fiable.

Características

• Tiempo de respuesta rápido y acoplamiento/desacoplamiento preciso
• Acoplamiento suave con vibraciones y ruido mínimos
• Diseño compacto para integración en espacios limitados
• Bajo mantenimiento y larga vida útil
• Capacidad de control remoto y automatizado
• Alta transmisión de par y frenado consistente
• Apto para operación continua y a alta velocidad con eficiencia energética

Ficha técnica (resumen)
Brand: Weilong Technology
Model Number: WL6324
Rated Voltage: DC 24V
Rated Power: 45 W
Static Torque: 175 Nm
Rated Torque: 175 Nm
Max Speed (RPM): 6000 RPM
Response Time: < 30 ms
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Carbon steel housing with Teflon-plated coating
Lead Wire Length: 200 mm
Install Style: Adjustable screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Dynamic Friction Torque Range: 5.0 ~ 320 Nm
Payment Term (typical): TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 100 pcs
Supply Ability: 1000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Cómo probar la tensión de la bobina

• Use un multímetro digital ajustado a un rango DC apropiado para la tensión nominal.
• Apague la alimentación del equipo y localice los dos terminales de la bobina.
• Encienda el equipo en funcionamiento normal y mida la tensión entre los terminales de la bobina con las puntas en buen contacto.
• Compare la tensión medida con el valor nominal de 24V; una lectura baja indica alimentación inestable, cableado flojo o mal contacto.
• Si la lectura es anormal o cero, inspeccione cables rotos, interruptores defectuosos o circuitos de bobina abiertos. Evite el contacto con partes metálicas bajo tensión durante la medida.

Ventajas y desventajas
Pros

• Respuesta rápida y control preciso para un acoplamiento y parada exactos
• Compacto y fácil de integrar en equipos
• Bajo mantenimiento que reduce costos operativos
• Rendimiento duradero adecuado para uso continuo
• Permite la automatización y el control remoto

Contras

• Requiere suministro de energía continuo, aumentando el consumo
• La generación de calor durante el funcionamiento puede afectar al rendimiento si no se gestiona
• Las aplicaciones de alta carga pueden acelerar el desgaste de componentes de fricción
• Costo inicial más alto frente a algunos sistemas mecánicos

Resumen de resolución de problemas

• Determine si la falla es eléctrica o mecánica: problemas comunes incluyen no acoplar, no desacoplar, deslizamiento o ruidos inusuales.
• Prueba de tensión: confirme que la bobina recibe la tensión correcta; tensión baja provoca deslizamiento.
• Prueba de bobina: mida la resistencia de la bobina; infinita = bobina abierta, casi cero = bobina en cortocircuito (ambas requieren reemplazo).
• Revisión del cableado: inspeccione cables dañados, pellizcados o corroídos; confirme la puesta a tierra.
• Inspección del espacio de aire: asegúrese de que el espacio entre rotor y armadura esté dentro de las especificaciones; demasiado amplio impide el acoplamiento, demasiado estrecho causa arrastre.
• Contaminación: aceite, grasa o polvo en las superficies de fricción reducen el par de sujeción; limpiar y, si procede, rectificar las superficies.
• Desgaste mecánico: inspeccione rotor y armadura por rayaduras, grietas o marcas de quemado; reemplace piezas desgastadas y rectifique las nuevas caras de fricción.

Aplicaciones industriales
Se utiliza en automatización y fabricación para controlar transportadores, brazos robóticos, máquinas de envasado, impresoras, equipos textiles, máquinas-herramienta (tornos, fresado), equipos médicos, automatización de oficinas y bancos de ensayo automotrices. Adecuado donde la productividad, seguridad y control de posición son críticos en entornos de alta velocidad o alta precisión.

Preguntas frecuentes / Fallos comunes (resumen)

• ¿Por qué no se acopla? — Verifique la tensión y resistencia de la bobina; confirme que el espacio de aire esté dentro de las especificaciones.
• ¿Por qué no se desacopla al cortar la energía? — Inspeccione fallos eléctricos que mantengan la bobina energizada o agarrotamiento de las superficies de fricción.
• ¿Por qué desliza? — Causas: contaminación, baja tensión o falta de rectificado en unidades nuevas.
• ¿Por qué se sobrecalienta? — El deslizamiento continuo, sobretensión o tipo de alimentación incorrecto pueden generar calor excesivo.
• ¿Por qué ruidos de raspado/molido? — Normalmente espacio de aire demasiado pequeño (contacto) o fallo de rodamiento; inspeccionar y sustituir si es necesario.

Guía de instalación y selección

• Estime el par requerido con un margen de seguridad apropiado.
• Considere la velocidad de funcionamiento y el tiempo de respuesta necesario para la aplicación.
• Evalúe el ciclo de trabajo y las necesidades de disipación térmica para operación continua o frecuente.
• Confirme la compatibilidad de tensión y potencia (por ejemplo, WL6324 = 24V DC).
• Tenga en cuenta el tamaño y las restricciones de montaje; asegure una alineación adecuada.
• Seleccione protección adicional para ambientes agresivos (sellado, resistencia a la corrosión) si procede.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL6324
• Rated Voltage: DC 24V
• Rated Power: 45 W
• Static / Rated Torque: 175 Nm
• Max Speed: 6000 RPM
• Response Time: < 30 ms
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing Material: Carbon steel with Teflon-plated coating
• Lead Wire Length: 200 mm
• Installation: Adjustable screw
• Dimension Tolerance: +/- 0.1 mm
• Working Temperature Range: -10°C to 100°C
• Duty Cycle: 1–100%
• Dynamic Friction Torque Range: 5.0–320 Nm
• Warranty: 1 Year
• MOQ: 100 pcs
• Supply Ability: 1000 pcs/week
• Typical Delivery Time: 30 Days
