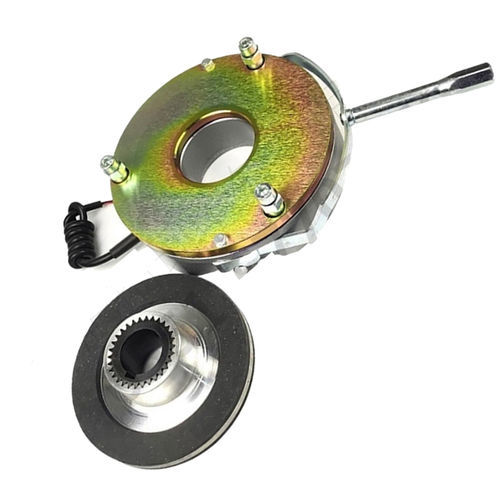

Unidad de frenado de fricción WL series

de muelledesapriete manualdesapriete electromagnético

Descripción del producto
Un freno de seguridad (power-off) es un dispositivo de frenado de seguridad accionado por muelle y liberado eléctricamente, diseñado para equipos industriales y de automatización. Con tensión aplicada, la bobina electromagnética genera fuerza magnética para liberar el freno y permitir el funcionamiento normal del motor. Al interrumpirse la alimentación, los muelles internos acoplan automáticamente las placas de fricción para detener o mantener el eje giratorio. El diseño es compacto y modular para integración directa con ejes de motor o reductores, proporcionando par estable y respuesta rápida.

Características clave

• Diseño de seguridad: accionado por muelle y liberado eléctricamente
• Respuesta de frenado rápida en corte de energía (≤ 0,2 s indicado)
• Par de frenado estable y consistente
• Construcción compacta y modular para instalación directa en ejes de motor o reductor
• Placas de fricción duraderas, libres de amianto
• Cubiertas con grado de protección para polvo y humedad (ej.: IP54)
• Opciones de bobinas de bajo consumo y control eléctrico sencillo
• Liberación manual opcional para mantenimiento
• Función de protección contra sobretemperatura

Rendimiento y diseño

• Acoplamiento rápido ante pérdida de alimentación para prevenir movimientos no controlados
• Diseñado para ciclos frecuentes de arranque/parada con alta fiabilidad
• Tamaños modulares y rangos de par disponibles para distintos ejes y configuraciones de montaje
• Consideraciones térmicas recomendadas para aplicaciones con alto ciclo de trabajo

Aplicaciones

• Líneas de automatización: transportadores, máquinas de envasado, sistemas robóticos para paro de emergencia y posicionamiento preciso
• Máquinas CNC: posicionamiento de ejes y protección de la herramienta
• Polipastos, grúas, ascensores y equipos de elevación para sujeción segura durante interrupciones eléctricas
• Energías renovables: parada y mantenimiento de rotores (por ejemplo, aerogeneradores)
• Vehículos guiados automatizados (AGV), grúas apiladoras y sistemas de almacenaje
• Industria textil, impresión, procesamiento alimentario y otros equipos industriales que requieren paro preciso y mantenimiento de carga

Ventajas

• Enganche automático de seguridad ante pérdida de alimentación
• Respuesta rápida y par estable para un frenado preciso
• Integración compacta con motores y reductores
• Materiales de fricción duraderos y bajo mantenimiento
• Control sencillo y múltiples opciones de tensión

Desventajas / consideraciones

• Los componentes de fricción se desgastan con el tiempo y requieren inspección/reemplazo periódico
• Generación de calor durante ciclos frecuentes de frenado; requiere diseño térmico adecuado y evaluación del ciclo de trabajo
• Algunos modelos pueden producir ruido al enganchar
• El freno necesita alimentación continua para permanecer liberado, implicando un consumo energético continuo menor en funcionamiento

Cómo seleccionar un freno power-off

• Determinar el par de frenado necesario: calcular el par máximo de carga a partir de la potencia del motor, la velocidad y las relaciones de transmisión, y aplicar un factor de seguridad (comúnmente 1,5–2× para cargas verticales)
• Verificar diámetro del eje, chavetero y configuración de montaje para que coincidan con el buje del freno y el espacio de instalación
• Confirmar la especificación eléctrica: elegir tensión/bobina compatible con el sistema de control (ej.: 24VDC, 48VDC, 110VAC, 220VAC)
• Evaluar ciclo de servicio y rendimiento térmico: para ciclos frecuentes elegir mayor capacidad de disipación térmica y materiales de fricción robustos
• Considerar el índice ambiental: seleccionar IP54 o superior para condiciones polvorientas/húmedas; elegir carcasas tratadas o inoxidable para ambientes corrosivos
• Revisar normas de seguridad, certificaciones y curvas par/temperatura cuando sea necesario

Especificaciones técnicas

• Principio de funcionamiento: accionado por muelle (engancha con pérdida de energía), liberado eléctricamente (la bobina mantiene el freno abierto)
• Tiempo de respuesta típico: ≤ 0,2 segundos (frenado por corte de alimentación)
• Material de fricción: placas resistentes al desgaste, sin amianto
• Índice de protección: ej. IP54 (protección contra polvo y humedad)
• Funciones de protección: protección contra sobretemperatura
• Opciones de tensión (ejemplos): 24VDC, 48VDC, 110VAC, 220VAC
• Opciones de bobina de bajo consumo y liberación manual opcional para mantenimiento
• Montaje: diseño modular para instalación directa en extremos de eje de motor o reductor
