Electroimán lineal WL4343

sin mantenimientotubularcompacto

Resumen del producto

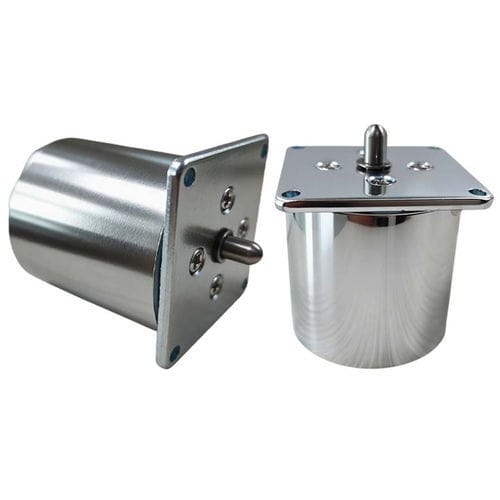

El solenoide tubular push-pull WL4343 es un actuador electromecánico lineal que convierte la corriente eléctrica en un movimiento rectilíneo repetible. Cuenta con una carcasa tubular, una bobina y un émbolo móvil capaz de realizar carreras de empuje y tracción. El diseño tubular mejora la eficiencia magnética, protege los componentes internos y es apto para instalaciones compactas.

¿Qué es un solenoide tubular push-pull?
Es un dispositivo electromecánico que genera fuerza lineal mediante un campo magnético producido por una bobina. Según la configuración, el émbolo puede operar en dirección de empuje y tracción. Aplicaciones comunes: automatización, sistemas de cierre, máquinas expendedoras y otras que requieren movimiento lineal preciso en espacios reducidos.

Características

• Diseño tubular compacto que ahorra espacio y protege las partes internas
• Alta relación fuerza/tamaño con circuito magnético eficiente
• Diseñado para funcionamiento en empuje y tracción
• Disponible en voltajes DC habituales (6 V, 12 V, 24 V) y opciones personalizables
• Bajo consumo energético en muchas configuraciones
• Carcasa de acero al carbono con recubrimiento; algunas variantes ofrecen protección impermeable
• Adecuado para operación de alta frecuencia cuando se especifica

Aplicaciones

• Automatización industrial: clasificación, embalaje y sistemas robóticos
• Mecanismos de bloqueo y cerraduras inteligentes
• Máquinas expendedoras y quioscos (dispensación/gestión de monedas)
• Automoción: actuadores para combustible, cerraduras y válvulas de control
• Dispositivos médicos que requieren control preciso de fluidos o mecanismos
• Equipos de oficina: impresoras, fotocopiadoras y escáneres
• Cualquier equipo que precise actuación lineal compacta y repetible

Ventajas y desventajas
Ventajas

• Circuito magnético cerrado para una entrega de fuerza eficiente
• Huella compacta adecuada para diseños con espacio limitado
• Protección mediante carcasa tubular contra polvo y daños mecánicos (para variantes clasificadas)
• Operación rápida, precisa y repetible apta para ciclos frecuentes
• Construcción simple y bajo mantenimiento

Desventajas

• Longitud de carrera limitada frente a algunos otros actuadores lineales
• Posible calentamiento en servicio continuo prolongado o con voltaje incorrecto
• La fuerza disponible disminuye al aumentar la carrera
• Requiere selección correcta de voltaje y ciclo de trabajo para evitar pérdida de rendimiento o sobrecalentamiento
• La personalización puede incrementar el coste

Guía de resolución de problemas (problemas comunes y soluciones)

• Sin movimiento: comprobar alimentación y cableado, verificar voltaje, medir continuidad de la bobina y sustituir si está abierta
• Fuerza débil: verificar estabilidad de tensión, revisar carrera y alineación, inspeccionar montaje
• Sobrecalentamiento: confirmar ciclo de trabajo, usar voltaje correcto, mejorar ventilación o elegir modelo para servicio continuo
• Respuesta lenta: asegurar alimentación adecuada, reducir fricción o contaminación en la trayectoria del émbolo, sustituir resorte de retorno débil
• Ruido o vibración: comprobar ajuste de instalación, eliminar rizado de la alimentación, sustituir componentes desgastados
• Émbolo atascado/no vuelve: limpiar contaminantes, reemplazar resorte dañado, corregir desalineación
• Funcionamiento intermitente: inspeccionar conexiones, asegurar alimentación estable, probar/sustituir bobina si está defectuosa

Especificaciones técnicas

• Brand: Weilong Technology
• Model Number: WL4343
• Rated Voltage (V): DC 12 or 24 V
• Rated Power (W): 3 W
• Work Model: 1 Million Lifespan Cycles
• Holding Force (N): 300 Gf
• Stroke (mm): 3-5 mm
• Reset Time (s): 1 s / 3 s off
• Service Life: 300,000 cycles
• Certification: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc-plated coating
• Lead Wire Length (mm): 200
• Install Style: both sides with three mounting screw holes for easy setup
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (some variants may be offered separately)
• Insulation Class: F (150 °C)
• Hi-Pot Test: AC 600 V 50/60 Hz 1 s
• Non-excitation Holding Force: 0
• Working Temperature: -10 °C to 100 °C
• Duty Cycle: 1-100% (model dependent)
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
