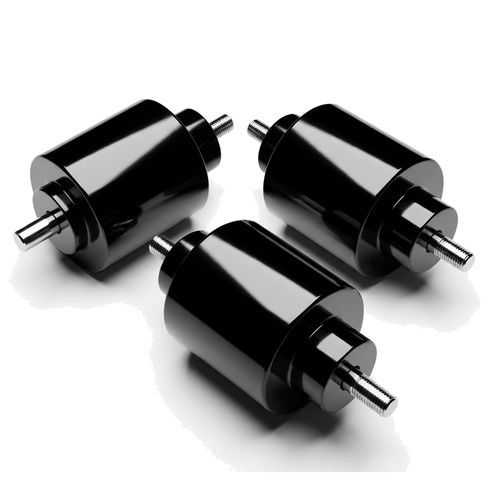

Electroimán lineal WL4545

tubularcompacto24 V

Descripción general
El actuador solenoide push-pull AS 4545 de Weilong Technology es un actuador lineal electromagnético compacto diseñado para automatización industrial y comercial. Convierte la energía eléctrica en movimiento lineal controlado mediante una bobina optimizada y un circuito magnético dentro de una carcasa de acero al carbono con recubrimiento zincado. Disponible en 24 V CC estándar (opción 12 V), es adecuado para aplicaciones que requieren respuesta rápida y recorridos cortos.

Diseño y funcionamiento
El actuador proporciona movimiento lineal bidireccional (empujar y tirar) con una carrera de 5–8 mm. Su diseño prioriza un circuito magnético equilibrado y una disposición de la bobina para ofrecer respuesta estable y fuerza repetible. El montaje se realiza mediante tres orificios laterales para una integración sencilla. Los parámetros eléctricos y mecánicos (tensión, carrera, orientación de montaje) pueden seleccionarse para cumplir requisitos OEM.

Aplicaciones

• Sistemas de cerraduras electrónicas y control de acceso
• Máquinas expendedoras y equipos dosificadores
• Equipos de automatización industrial y accionamiento de interruptores
• Equipos médicos que requieren desplazamientos lineales cortos
• Sistemas de control OEM y mecanismos inteligentes

Ventajas clave

• Diseño compacto para espacios reducidos
• Actuación lineal rápida y repetible para conmutación, bloqueo y posicionamiento
• Amplia capacidad de ciclo de servicio según la configuración
• Opciones de tensión estándar (24 V CC; 12 V disponible)
• Integración mecánica sencilla con orificios de montaje laterales

Limitaciones y consideraciones de diseño

• Recorrido limitado frente a cilindros eléctricos y actuadores con motor
• Generación de calor en servicio continuo — planificar el ciclo de trabajo
• Movimiento lineal fijo únicamente (sin movimiento rotativo complejo)
• La fuerza disminuye con el aumento de la carrera — verificar frente a la carga
• Requiere suministro de CC estable para rendimiento consistente

Ficha técnica
Brand: Weilong Technology
Model number: AS 4545
Tensión nominal: DC 24 V (opción 12 V disponible)
Potencia nominal: 32 W
Modelo/vida útil: hasta 1.000.000 ciclos (según configuración)
Fuerza de retención: ~3000 GF
Carrera: 5–8 mm
Tiempo de reinicio: típ. 1–3 s (según circuito y carga)
Vida útil: hasta cientos de miles a 1.000.000 ciclos
Certificaciones: CE, RoHS, ISO9001
Material: carcasa de acero al carbono con recubrimiento zincado
Longitud de cable: 200 mm
Instalación: montaje lateral con tres orificios para tornillos
Tolerancia dimensional: +/- 0,1 mm
Impermeabilidad: ninguna (no apto para inmersión)
Clase de aislamiento: F (150°C)
Prueba hi-pot: AC 600V 50/60Hz 1 s
Fuerza de retención sin excitación: 0
Temperatura de trabajo: -10°C a 100°C
Ciclo de trabajo: 1–100% (dependiente del diseño)
Profundidad de rosca: N/A
Condiciones de pago: TT o LC a la vista
Pedido de muestra: disponible
Garantía: 1 año
MOQ: 500 uds
Capacidad de suministro: ~5000 uds/semana
Plazo de entrega: ~30 días
Puerto de carga: Shenzhen

Especificaciones técnicas

• Modelo: AS 4545
• Marca: Weilong Technology
• Tensión nominal: DC 24 V (también disponible en 12 V)
• Potencia nominal: 32 W
• Carrera: 5–8 mm
• Fuerza de retención: ~3000 GF
• Vida útil: hasta cientos de miles a 1.000.000 ciclos
• Carcasa: acero al carbono con recubrimiento zincado
• Longitud de cable: 200 mm
• Clase de aislamiento: F (150°C)
• Rango de temperatura de funcionamiento: -10°C a 100°C
• Ciclo de trabajo: 1–100% (dependiente de la aplicación)
• Certificaciones: CE, RoHS, ISO9001
• Logística: MOQ 500 uds, suministro ~5000 uds/semana, entrega típica ~30 días
