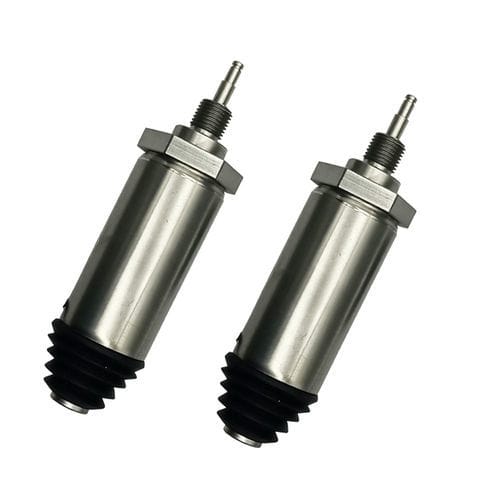

Electroimán lineal WL3870

tubularcompacto24 V

Resumen
El solenoide lineal tubular WL3870 es un actuador electromagnético compacto que transforma la energía eléctrica en un movimiento lineal preciso. Está compuesto por una bobina cilíndrica, carcasa magnética cerrada, émbolo móvil, resorte de retorno y eje guía. Al aplicar tensión CC en la bobina se genera un campo magnético que desplaza el émbolo; al cortar la alimentación, el resorte devuelve el émbolo a la posición inicial.

Diseño y construcción
El diseño tubular proporciona un circuito magnético cerrado para una mayor eficiencia magnética respecto a solenoides de armazón abierto. Los elementos típicos incluyen bobina de cobre bobinada con precisión, carcasa de acero al carbono o con recubrimiento, émbolo mecanizado con precisión y tratamientos de superficie o sellados opcionales para entornos exigentes. La forma cilíndrica sellada reduce pérdidas de energía, mejora el apantallamiento y protege las piezas internas del polvo y la contaminación.

Características funcionales clave

• Disponible en accionamiento de empuje o tracción con respuesta rápida y recorrido lineal repetible.
• Múltiples tamaños y opciones configurables para tensiones, carreras, fuerzas, ciclos de trabajo y métodos de montaje.
• Opciones para impermeabilización, tratamiento de superficie, conectores personalizados, longitudes de cable y diseños de émbolo para requisitos OEM.

Aplicaciones

• Automatización industrial: cierres, sistemas de posicionamiento, portales y máquinas de montaje
• Máquinas de envasado, expendedoras y equipos textiles
• Equipos médicos y de laboratorio que requieren actuación corta y precisa
• Sistemas de seguridad, cerraduras inteligentes y dispositivos automotrices
• Equipos agrícolas y otros sistemas de control de precisión

Ventajas y desventajas

• Ventajas: circuito magnético cerrado con alta eficiencia; forma cilíndrica compacta; respuesta rápida; bajo ruido; buena protección frente a contaminantes; alto potencial de personalización.
• Desventajas: la fuerza suele disminuir con el aumento de la carrera (verificar curvas fuerza/carrera); posible generación de calor en funcionamiento continuo si la bobina no está diseñada para ello; recorrido limitado frente a cilindros eléctricos o actuadores neumáticos.

Resolución de problemas y mantenimiento
Verificar la tensión nominal y la alimentación, medir la resistencia de la bobina para detectar circuitos abiertos o cortocircuitos, inspeccionar cables y conectores por contactos flojos o corrosión, limpiar el eje guía y el émbolo si hay atascos y comprobar el resorte de retorno y la alineación del montaje. En caso de sobrecalentamiento, confirmar el ciclo de trabajo y mejorar la ventilación o seleccionar modelos para servicio continuo.

Ficha técnica (campos seleccionados)
Brand: Weilong Technology
Model Number: WL 3970 (entrada de la tabla) — producto comercializado como WL3870
Tensión nominal: DC 12 o 24 V
Potencia nominal: 10–15 W
Modo de trabajo / Vida útil: 100.000 ciclos indicados
Fuerza empuje/tracción: aprox. 1000 gf
Carrera: 10–20 mm
Tiempo de restablecimiento: 1 s (off 1–3 s indicado)
Vida útil: 300.000 ciclos
Certificaciones: CE, ROHS, ISO9001
Material: carcasa de acero al carbono con recubrimiento zincado
Longitud del cable: 200 mm
Estilo de instalación: ambos lados con tres orificios roscados para montaje fácil
Tolerancia dimensional: +/- 0,1 mm
Impermeabilidad: Ninguna (versión estándar)
Clase de aislamiento: F (~150°C)
Prueba Hi-Pot: AC 600 V 50/60 Hz 1 s
Fuerza de retención sin excitación: 0
Temperatura de trabajo: -10°C a 100°C
Ciclo de trabajo: 1–100% (modelos disponibles para servicio continuo)
Condiciones de pago: TT, o LC a la vista
Pedido de muestra: Sí
Garantía: 1 año
MOQ: 500 unidades
Capacidad de suministro: 5.000 unidades/semana
Plazo de entrega: 30 días
Puerto de carga: Shenzhen

Resumen del producto / Notas adicionales
Los solenoides lineales tubulares se ofrecen en versiones de empuje o tracción, con varias carreras y valores de fuerza, y pueden personalizarse (tensión, carrera, diseño del émbolo, muelles, conectores, tratamiento de superficie y versiones impermeables/antipolvo opcionales). Para operación continua en entornos industriales, seleccione modelos especificados para servicio continuo y gestione adecuadamente la disipación térmica.

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL3870
• Tensión nominal: DC 12 V o 24 V
• Potencia nominal: 10–15 W
• Carrera: 10–20 mm
• Fuerza empuje/tracción: ~1000 gf
• Vida útil: hasta 300.000 ciclos
• Material: carcasa de acero al carbono con recubrimiento zincado
• Longitud del cable: 200 mm
• Clase de aislamiento: F (~150°C)
• Temperatura de trabajo: -10°C a 100°C
• Ciclo de trabajo: 1–100% (modelos para servicio intermitente o continuo)
• Certificaciones: CE, ROHS, ISO9001
• MOQ: 500 pcs; capacidad: 5.000 pcs/semana; plazo: 30 días
