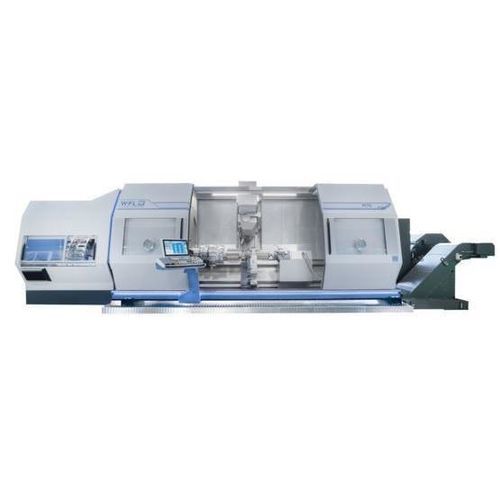

Centro de torneado-fresado CNC 70 series

horizontalmultiejecon husillos

Descripción general
La M70 MILLTURN es un centro multitarea tornero‑fresador modular basado en el sistema WFL. El diseño minimiza las distancias entre pieza, herramienta y guías mientras maximiza el espacio entre guías para optimizar la estabilidad y la precisión geométrica. El cargador de herramientas frontal proporciona un acceso compacto, rígido y seguro.

Puntos destacados

• Interfaces de herramienta modulares para precisión a largo plazo y máxima rigidez.
• Interfaz de herramienta estándar diseñada para altas fuerzas de avance.
• Opciones de taladrado profundo muy productivas y diversas tecnologías especiales.
• Sistema de herramientas prismáticas que permite usar herramientas de dimensiones superiores a las estándar.
• Sujetadores prismáticos macizos y cambio automático de cabezales con la barra de mandrinado WFL.
• Dos variantes de almacén de herramientas (36 / 72 / 108 / 200 posiciones).

Datos técnicos
Distancia entre centros — mm — M70 / M70‑G: 1000 / 2000 / 3000 / 4500 / 6000 / 8000
Diámetro sobre carro superior — mm — hasta 850 / 820 / 790 (según distancia entre centros)
Potencia husillo de torneado (40% / 100% ED) — kW — típico 56(40) / 80(60) (variantes hasta 60(40) / 90(60))
Par máximo husillo torneado (40% / 100% ED) — Nm — hasta 3420(2440) / 5860(4500) (valores variantes posibles)
Velocidad máxima husillo torneado — min‑1 — 2400 / 1600 (según configuración)
Potencia husillo fresado (40% / 100% ED) — kW — 58(45)
Par husillo fresado (40% / 100% ED) — Nm — 640(500) / 400(310)
Velocidad máxima husillo fresado — min‑1 — 5000 / 8000
Ángulo de giro eje B — ° — 220 (‑110 … +110)
Recorrido X — mm — 900 (‑20 … +880)
Recorrido Y — mm — 525 (‑225 … +300)
Morsa trasera — Tipo — MK6 (M70; M70‑G: no equipado)
Almacén de herramientas — posiciones — 36 / 72 / 108 / 200 (variantes)
Sistema de control — Tipo — SINUMERIK ONE (SIEMENS)

Especificaciones técnicas

• Sistema modular WFL que ofrece amplia configuración y flexibilidad de procesos.
• Relaciones dimensionales optimizadas por variante para un alto alcance funcional.
• Arquitectura que minimiza distancias efectivas entre pieza/herramienta y guías para mayor rigidez y precisión.
• Almacén frontal compacto, rígido y seguro para el operario.
• Interfaces modulares y sistema prismático que admiten herramientas de gran dimensión y cambio automático de cabezales.
• Diseñada para taladrado profundo productivo e integración de tecnologías especiales de mecanizado.
