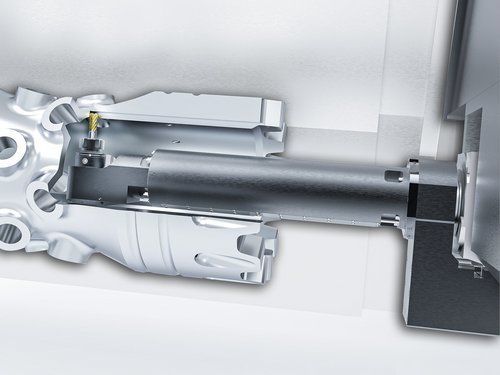

Cabezal de mecanizado 2 ejes ID

continuoCNCpara espacio de trabajo reducido

Resumen
Alojamiento prismático para el uso automático de herramientas pesadas de mecanizado interno (ID), como barras de mandrinado, herramientas macizas de perforación y herramientas giratorias de taladrado profundo con suministro de refrigerante interno. El sistema admite barras de mandrinado amortiguadas y operaciones con salientes largos hasta una relación diámetro:longitud de 1:14.

Características

• Alta transmisión de potencia – diseñado para cargas de corte elevadas
• Funcionamiento fiable – permite ciclos continuos de mecanizado interno
• Acceso flexible – apto para orificios de difícil acceso y geometrías complejas
• Protección por sensores – sensores integrados para proteger la pieza, la herramienta y la máquina

Cabezas angulares
Las cabezas angulares modulares ofrecen una configuración flexible mediante ensamblajes individuales. Los componentes pueden combinarse o ampliarse (extensiones, cabezas de acoplamiento) para alcanzar áreas restringidas o aplicar orientaciones de herramienta específicas.

Torneado interno y mandrinado
Desde taladrado profundo hasta torneado ID y mandrinado de cámaras, las soluciones WFL cubren precisión, seguridad del proceso y reproducibilidad. WFL ayuda a los clientes en la preparación de estrategias de mecanizado e implementación de mecanismos de control para mantener una calidad constante.

Barra de contorno especial CNC
Las barras de mandrinado con contorno CNC permiten el mecanizado de contornos internos en orificios profundos (concéntricos y excéntricos), por ejemplo, orificios tipo botella o mecanizado de asientos. Hay cabezas motrices disponibles para acoplar con un eje U opcional; también pueden utilizarse cabezas de desbaste/fachado CNC.

Barra sistema WFL
Las barras amortiguadas se montan de forma segura mediante un alojamiento en cola de milano en la unidad de torneado-mandrinado-fresado. Las barras sistema permiten el cambio automático de portacuchillas. Para diámetros de hasta 220 mm y longitudes de mecanizado de hasta 2000 mm, existe un carro independiente para garantizar la máxima estabilidad.

Especificaciones técnicas

• Alojamiento prismático para el uso automático de herramientas pesadas de mecanizado interno
• Admite barras de mandrinado, herramientas macizas de perforación y herramientas giratorias de taladrado profundo con suministro de refrigerante interno
• Barras amortiguadas utilizables hasta una relación diámetro:longitud de 1:14
• Alojamiento en cola de milano para montaje seguro de barras amortiguadas
• Cambio automático de cabezas de corte para barras sistema
• Soporta diámetros hasta 220 mm y longitudes de mecanizado hasta 2000 mm; carro independiente disponible para máxima estabilidad
• Las barras de contorno CNC permiten contorneado interno (concéntrico y excéntrico), p. ej. orificios tipo botella o mecanizado de asientos
• Disponibles cabezas motrices para acoplamiento con eje U opcional; utilizables cabezas CNC de afrontado
• Equipado con sensores para proteger pieza, herramienta y máquina
• Énfasis en know-how de proceso, mecanismos de control y calidad reproducible
