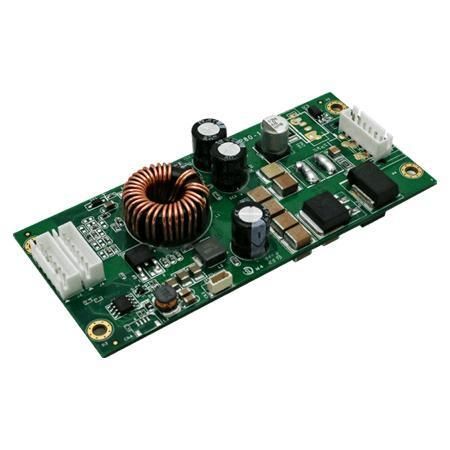

Convertidor DC/DC reductor ML-1280

de circuitos impresosintegradode vehículo

Resumen
Winmate ML-1280 es un módulo convertidor CC/CC destinado a sistemas de alimentación militares y de defensa, conforme a MIL-STD-1275E. Incorpora un circuito surge-stopper, un supresor transitorio de 6600W y protección eFuse para mitigar picos de tensión, inversión de polaridad y eventos de sobrecarga/temperatura. Soporta entrada de 9–36V DC y salidas típicas como 12V @ 6,67A (80W).

Características principales

• Cumple MIL-STD-1275E
• Conversión CC-CC de alta eficiencia (hasta 90% a plena carga)
• Rango de entrada amplio: 9–36V DC
• Diseño de baja corriente de irrupción
• Protección contra sobrecorriente de salida (OCP) y regulación de salida
• Protección contra polaridad inversa en la entrada
• Diseño surge-stopper y supresor transitorio 6600W (TVS)
• Protección eFuse completa (subtensión, sobretensión, sobrecarga, sobretemperatura)

Certificaciones

• MIL-STD-1275E
• FCC
• CE

Especificaciones
Tensión de entrada: 9V a 36V DC
Ejemplo de salida/carga: 12V @ 6,67A (80W)
Potencia nominal: 80W
Eficiencia: Hasta 90% (carga completa)
Ripple y ruido: <120 mV
Regulación de línea: < ±1% (entrada 9–36V)
Regulación de carga: < ±5%
Protecciones: OCP, OVP, protección contra polaridad inversa, diseño surge-stopper, TVS 6600W, eFuse (UVP/OVP/OLP/OTP)

Entorno

• Humedad de funcionamiento: 10%–90% RH, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10000 ft

Mecánica

• Dimensiones: 110 x 50 x 18.1 mm

Aplicaciones y notas
El ML-1280 está pensado para plataformas de defensa, vehículos militares y sistemas integrados robustos que requieren cumplimiento MIL-STD-1275E y protección por capas frente a transientes. Las imágenes del producto suelen mostrar la disposición de la PCB, el TVS de alta potencia, los componentes eFuse y la protección contra polaridad inversa.
