Convertidor DC/DC reductor WP12-40C
reductoren riel DINde circuitos impresos

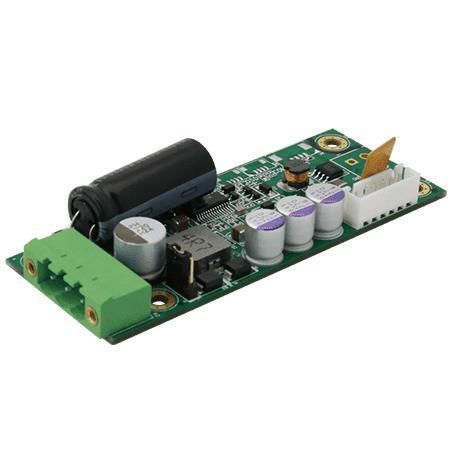

Convertidor DC/DC reductor - WP12-40C - Winmate, Inc. - reductor / en riel DIN / de circuitos impresos
Convertidor DC/DC reductor - WP12-40C - Winmate, Inc. - reductor / en riel DIN / de circuitos impresos
Convertidor DC/DC reductor - WP12-40C - Winmate, Inc. - reductor / en riel DIN / de circuitos impresos - imagen - 2
Convertidor DC/DC reductor - WP12-40C - Winmate, Inc. - reductor / en riel DIN / de circuitos impresos - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Winmate, Inc.

Características

Características eléctricas
reductor
Configuración
montado sobre bastidor, de circuitos impresos, en riel DIN
Aplicaciones
industrial, para aplicaciones automóviles, para cargadores de vehículos eléctricos, para aplicaciones de telecomunicaciones, para aplicaciones fotovoltaicas
Otras características
de salida simple, con amplia gama de entrada, CE, conmutado, con protección de sobreintensidad, regulado, con protección contra sobretensiones, 12 V, de gran velocidad de conmutación
Tensión de entrada

Máx.: 36 V

Mín.: 9 V

Tensión de salida

12 V

Potencia

40 W

Descripción

Resumen
El WP12-40C es un módulo convertidor DC-DC que proporciona una salida regulada de 12V DC a 40W a partir de una entrada de 9–36V DC. Diseñado para aplicaciones industriales, automotrices, telecomunicaciones y energías renovables, está disponible en montaje sobre placa, chasis o riel DIN y admite operación en altitud y con fuentes de alimentación variables.

Características principales
  • Rango de entrada amplio: 9–36V DC
  • Salida: 12V DC, 3,3A (40W)
  • Topología ZVS de alta frecuencia para mantener la eficiencia
  • Baja corriente de irrupción para reducir el estrés de arranque
  • Protecciones: OCP, OVP, cortocircuito con recuperación automática


Certificaciones
  • CE
  • FCC


Aplicaciones
Adecuado para instalaciones de energías renovables (solar, eólica), equipos de carga EV, sistemas embebidos, control industrial y telecomunicaciones que requieren una tensión de 12V estable a partir de fuentes DC variables. Las variantes mecánicas permiten la integración en PCBs, chasis o riel DIN.

Detalles del producto
La serie WP12-40C emplea conmutación a cero tensión (ZVS) a alta frecuencia para mantener hasta un 90% de eficiencia en todo el rango de entrada y limitar el esfuerzo térmico. Dispone de protección constante contra cortocircuitos con recuperación automática y está especificada para operar hasta 10.000 pies de altitud. Los formatos modulares facilitan la gestión de energía a nivel de sistema desde fuentes no reguladas al punto de carga.

Especificaciones técnicas
  • Tensión de entrada: 9V a 36V DC
  • Salida: 12V DC
  • Corriente nominal: 3,3A (12V)
  • Potencia nominal: 40W
  • Ripple y ruido: < 120 mV
  • Regulación de línea: < ±1% (entrada nominal)
  • Regulación de carga: < ±5%
  • Eficiencia: hasta 90% (carga total)
  • Protecciones: OCP, OVP, cortocircuito con autorrecuperación
  • Humedad de operación: 10%–90% RH, sin condensación
  • Temperatura de operación: 0°C a 50°C (la serie puede indicar −20°C a +70°C para algunas variantes)
  • Temperatura de almacenamiento: −20°C a 70°C
  • Altitud: 0 a 10.000 ft
  • Dimensiones: 90 x 35 x 18.6 mm
