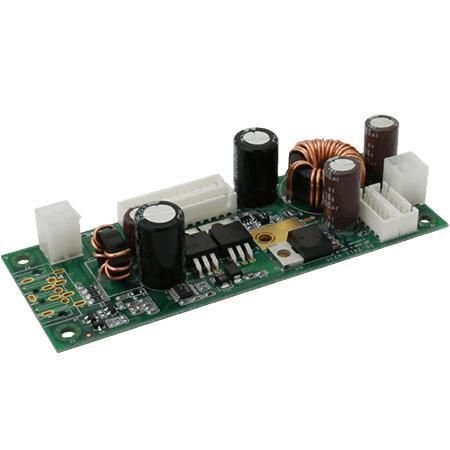

Convertidor DC/DC reductor DD-2412

en riel DINde circuitos impresosmontado sobre bastidor

Resumen
El DD-2412 es un módulo convertidor CC-CC de entrada amplia que convierte 24V DC en una salida regulada de 12V DC hasta 100W (12V, 10A). Está pensado para aplicaciones industriales, automotrices y de energías renovables que requieren un rail de 12V fiable. Opciones de montaje: montaje en placa, montaje en chasis y montaje en riel DIN. Consulte las especificaciones para rangos de temperatura de funcionamiento.

Características principales

• Módulo convertidor CC-CC de alta eficiencia (hasta 90% a plena carga)
• Baja corriente de irrupción
• Protección contra sobrecorriente de salida (OCP) y protección contra sobrevoltaje (OVP)
• Amplio rango de tensión de entrada (referencia de especificación: 9–36V)
• Topología de conmutación de alta frecuencia ZVS para mantener eficiencia

Certificaciones

• CE
• FCC

Aplicaciones

• Sistemas de energía renovable (solar, eólico) y subsistemas de potencia
• Estaciones de carga de vehículos eléctricos y distribución de energía
• Control y automatización industrial
• Electrónica de vehículos que requiere conversión 24V→12V

Montaje e integración
El DD-2412 admite montaje en placa, en chasis y en riel DIN para adaptarse a diferentes diseños de cajas y arquitecturas de alimentación modulares.

Protecciones y prestaciones

• Protección continua contra cortocircuitos con recuperación automática en configuraciones modulares
• Baja disipación térmica para facilitar la integración en sistemas compactos
• Diseñado para distribuir energía eficientemente desde fuentes no reguladas hacia convertidores punto de carga

Características / Especificaciones técnicas

• Tensión de entrada: 24V DC (arquitectura de entrada amplia; ver especificación 9–36V)
• Salida: 12V DC, 10A
• Potencia nominal: 100W
• Ripple y ruido: < 120 mV
• Regulación de línea: < ±1% (a 9~36V de entrada nominal)
• Regulación de carga: < ±5%
• Eficiencia: Hasta 90% (carga plena)
• Protecciones: OCP (protección contra sobrecorriente), OVP (protección contra sobrevoltaje)
• Certificaciones: CE, FCC
• Humedad de funcionamiento: 10% a 90% HR, sin condensación
• Temperatura de funcionamiento: 0°C a 50°C (la familia de productos puede indicar -20°C a +70°C a plena carga — consultar la hoja de datos)
• Temperatura de almacenamiento: -20°C a 70°C
• Altitud: 0 a 10000 ft
• Dimensiones: 120 x 45 x 25.6 mm
