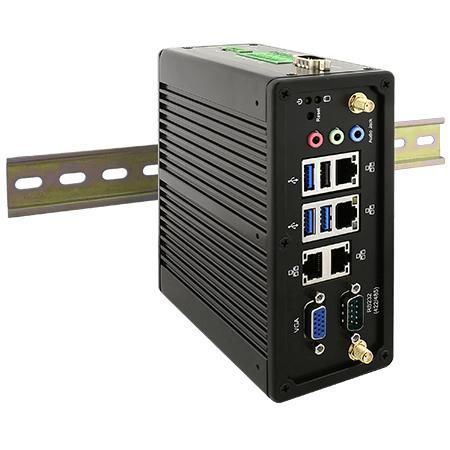

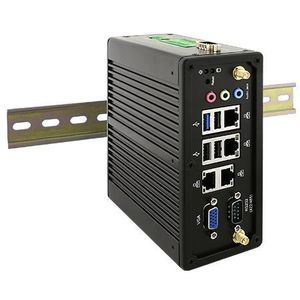

PC box IBDRW100-EX-P

en riel DINIntel® Atom x7-E3950Intel® Apollo Lake E3950

Resumen
Winmate IBDRW100-EX-P es un PC box montable en carril DIN, certificado ATEX / Class I, Division 2 (C1D2) para áreas peligrosas. Integra un procesador Intel® Atom® E3950 en una carcasa de aluminio sin ventilador y está pensado para petróleo y gas, procesos químicos y automatización industrial con E/S accesibles y amplio rango térmico.

Características principales

• Apto para zonas peligrosas ATEX / Class I, Division 2 (C1D2)
• Diseño para montaje en rail DIN en armarios y paneles de control
• Procesador Intel® Atom® E3950 (1.6 GHz, hasta 2.0 GHz)
• Puerto serie RS232/422/485 seleccionable por BIOS
• 4 x Gigabit LAN, 3 x USB 3.0, 1 x USB 2.0, 1 x VGA, E/S de audio
• Refrigeración pasiva en carcasa de aluminio
• Rango de temperatura de funcionamiento: -40°C a 70°C
• Compatible con AWS IoT Greengrass para integración edge/IoT

Certificaciones

• CE, FCC, IC
• UL 62368-1, EN 62368-1, CSA C22.2 No. 62368-1-14
• Class I, Div.2, Groups A,B,C,D T4(T5)
• CAN/CSA C22.2 NO. 213-17, UL 121201 Ed.9
• Opciones MIL-STD para choque y vibración

Especificación del sistema

• Procesador: Intel Atom E3950 (1.6 GHz, hasta 2.0 GHz); opciones E3940/E3930
• Memoria: 4 GB por defecto, hasta 8 GB opcional
• Almacenamiento: 128 GB SSD por defecto; 256/512 GB opcionales; M.2 2242 B-key (SATA); 1 x SATA III para 2.5" SSD/HDD (opcional)
• Ethernet: 4 x Gigabit RJ45
• Seguridad: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise 64-bit (opcional), Linux Ubuntu 20.04 (opcional)
• WLAN/BT: opcional via M.2 2230 E-key

Mecánica

• Dimensiones: 139 x 65.4 x 152 mm
• Peso: 1.5 kg
• Montaje: rail DIN
• Carcasa: aluminio, diseño sin ventilador

Medio ambiente

• Humedad: 10%–90% RH, sin condensación
• Temperatura funcionamiento: -40°C a 70°C
• Temperatura almacenamiento: -40°C a 80°C
• Choque y vibración: opciones MIL-STD disponibles

Puertos E/S

• USB: 3 x USB3.2 Gen1 (Type-A); 1 x USB2.0
• Serie: 1 x RS232/422/485 DB9 (seleccionable); 1 x RS422/485 aislado (opcional)
• LAN: 4 x Gigabit RJ45
• Vídeo: 1 x VGA DB15
• Audio: Mic in, Line in, Line out
• DIDO: 1 x Isolated 5V 9-in/9-out DIO (20-pin); configuraciones 30V opcionales
• Alimentación: 9–36V DC aislada via bornes 3-pin

Alimentación & Accesorios

• Rango: 9 V a 36 V DC
• Adaptador típico: 12 V, 84 W (según kit)
• Incluye: adaptador AC 100–240V a DC, cable de alimentación, bornes DIDO, kit de montaje en rail DIN, sujecables
• Accesorios opcionales: Clip de montaje DIN (DR-MC), Kit de sujección de cables (DR-CH)

Notas de seguridad del producto

• El sufijo "-EX" indica aptitud para atmósferas explosivas; seguir procedimientos de seguridad eléctrica en ubicaciones peligrosas.
• El diseño fanless reduce piezas móviles; comprobar temperaturas de superficie y procedimientos de conexión para instalaciones C1D2.
• No conectar/desconectar E/S o alimentación en condiciones de circuito vivo en áreas peligrosas; usar conexiones seguras.

Aplicaciones & Resumen técnico

• Modelo: IBDRW100-EX-P
• Usos típicos: monitorización de tuberías, automatización de refinerías, control de dosificación química en zona 2
• Especificaciones clave: Intel® Atom® E3950, 4 GB por defecto (8 GB opc.), 128 GB SSD por defecto, 4 x GbE, RS232/422/485, montaje rail DIN, certificación ATEX/C1D2
