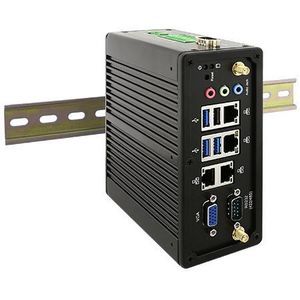

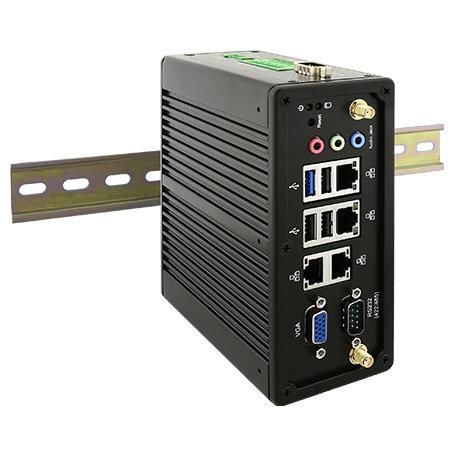

PC box IBDRW100-EX

en riel DINIntel® Celeron N2930RS-232

Resumen

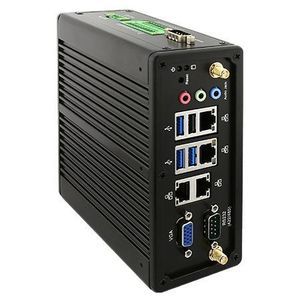

El Winmate IBDRW100-EX es un PC embebido montado en riel DIN certificado ATEX y Class I, Division 2, equipado con un procesador Intel® Celeron® N2930. Diseñado para aplicaciones en áreas peligrosas (petróleo y gas, procesos químicos), dispone de carcasa de aluminio sin ventilador, E/S accesibles en frontal/superior y rango de operación ampliado para despliegue en campo fiable.

Características principales

• Certificado ATEX Zona 2 (II 3G Ex nA IIC T4 Gc) y Class I, Division 2 para uso en zonas peligrosas
• Diseñado para automatización industrial y armarios de control en riel DIN
• Procesador Intel® Celeron® N2930 (1.83–2.16 GHz)
• 1 x RS232/422/485 (conmutación por jumper)
• 4 x LAN Gigabit, 1 x USB 3.0, 3 x USB 2.0, 1 x VGA, salida de audio, entrada de alimentación aislada
• Diseño sin ventilador y carcasa de aluminio para disipación pasiva
• Rango de temperatura de funcionamiento: -20 °C a 60 °C
• Certificado AWS IoT Greengrass

Certificaciones

• ATEX II 3G Ex nA IIC T4 Gc (Zona 2)
• Class I, Division 2, Groups A,B,C,D (C1D2)
• CE, FCC
• UL 508; CSA C22.2 No.142-m1987
• UL 60950-1; CSA C22.2 No. 60950-1-07; EN 62368-1
• EN 60079-0; EN 60079-15
• MIL-STD-810G (opciones vibración/choque)

Aspectos destacados y uso previsto
La doble certificación (ATEX / C1D2) y el formato compacto en riel DIN hacen que el IBDRW100-EX sea adecuado como recolector remoto de datos, pasarela de protocolos o nodo HMI en sistemas de control en áreas peligrosas. La disposición de E/S en frontal/superior facilita el tendido de cables y el mantenimiento en armarios y cajas de campo.

Especificación del sistema

• Procesador: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memoria: 1 x SO‑DIMM DDR3L 1600 MHz; 4 GB por defecto; hasta 8 GB opcional
• Almacenamiento: mSATA SSD 128 GB por defecto; opciones 256/512 GB; SATA III opcional para unidad 2,5"
• Ethernet: 4 x controladores Intel® Gigabit Ethernet (un puerto puede desactivarse si se instala WLAN)
• Seguridad: TPM (opcional)
• S.O.: Windows 7 Embedded / Windows 10 IoT Enterprise (64-bit) / Ubuntu 20.04 (opcionales)
• WLAN/BT: opcional vía mPCIe; Expansión: 2 x ranuras mPCIe

Mecánica

• Dimensiones: 139 x 65.4 x 152 mm
• Peso: 1.5 kg
• Montaje: riel DIN
• Carcasa: aluminio
• Refrigeración: sin ventilador

Entorno

• Temperatura de operación: -20 °C a 60 °C
• Temperatura de almacenamiento: -40 °C a 80 °C
• Humedad: 10% a 90% RH, sin condensación
• Choque y vibración: opciones MIL-STD-810G

Puertos E/S

• USB: 1 x USB3.2 Gen1 (Type-A), 3 x USB2.0 (Type-A)
• Serie: 1 x RS232/422/485 DB9 (por defecto RS232), 1 x RS422/485 DB9 aislado (por defecto RS422)
• LAN: 4 x RJ45 Gigabit
• Vídeo: 1 x VGA DB15
• Audio: Mic in; Line in; Line out
• DIDO: 1 x DIO aislado 5V 9-in/9-out (bornier 20 pines); variantes aisladas 30V opcionales
• Alimentación: 1 x 9–36V DC aislado vía bornier 3 pines

Alimentación

• Entrada: 9–36V DC aislado (bornier 3 pines)
• Adaptador: 12V 36W (accesorio típico)

Control y botones

• Botón Reset x1

Accesorios (incluidos / opcionales)

• Incluidos: adaptador AC 100~240V→DC, cable de alimentación, bornes para DIDO, cable open-wire, kit de montaje para riel DIN, soportes de cable
• Opcionales: clip de montaje para riel DIN (DR-MC), kit de sujeción de cables (DR-CH), SSD/mSATA adicionales, módulos WLAN

Aplicaciones

• Monitorización de cabezas de pozo, monitorización de depósitos químicos, pasarela de datos en refinerías, gateways de automatización industrial en áreas peligrosas

Especificaciones técnicas

• Modelo: IBDRW100-EX
• Marca: Winmate
• CPU: Intel® Celeron® N2930 (1.83–2.16 GHz)
• Memoria: 4 GB DDR3L (por defecto), ampliable
• Almacenamiento: mSATA SSD 128 GB (por defecto); opción SATA III para 2,5"
• I/O: 4 x GigE, 4 x USB, RS232/422/485, VGA, audio
• Alimentación: 9–36V DC aislado
• Temperatura operación: -20 °C a 60 °C
• Certificaciones: ATEX Zona 2; Class I Div.2; CE; FCC; UL; CSA; EN 62368-1
