Visualizador LED WFN0570A2T0WADNT000
TFT LCDIPStáctil

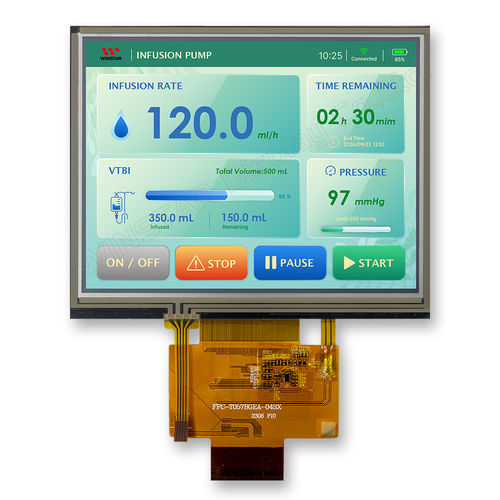

Visualizador LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / táctil
Visualizador LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / táctil
Visualizador LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / táctil - imagen - 2
Visualizador LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / táctil - imagen - 3
Visualizador LED - WFN0570A2T0WADNT000 - WINSTAR Display Co., Ltd. - TFT LCD / IPS / táctil - imagen - 4
Añadir a mis favoritos
Añadir al comparador

Características

Tipo de pantalla
LED, TFT LCD, IPS, táctiles, con pantalla táctil resistiva
Tipo
de color, de matriz de puntos
Formato
640 x 480
Tamaño de la pantalla
5,7"
Aplicaciones
industriales, HMI
Interfaz
RGB
Otras características
con retroiluminación, con retroiluminación LED
Longitud

124,7 mm
(4,909 in)

Anchura

100 mm
(3,937 in)

Grosor

7,41 mm
(0,292 in)

Temperatura de uso

Mín.: -30 °C
(-22 °F)

Máx.: 80 °C
(176 °F)

Descripción

WFN0570A2T0WADNT000 - Resumen
  • WFN0570A2T0WADNT000 es una pantalla TFT LCD IPS de 5,7 pulgadas con panel táctil resistivo (RTP).
  • Resolución: 640 x 480 píxeles (4:3).
  • Brillo típico: 400 cd/m² con superficie antirreflejos.
  • Ángulos de visión (IPS): 89/89/89/89 grados.
  • Interfaz: RGB 18 bits en modo SYNC+DE.
  • Driver IC: JD9168S (o equivalente).
  • Tensión típica del TFT: 3.15 V.
  • Rango de temperatura de funcionamiento: -30°C a +80°C.


Características principales
  • Tamaño activo: 5.7 pulgada
  • Dot matrix: 640 x RGB x 480 (TFT)
  • Brillo: 400 cd/m² (típico)
  • Panel táctil: Resistive Touch Panel (RTP)
  • Superficie: Antirreflejo
  • Ángulos de visión: 89/89/89/89 (IPS)
  • Interfaz: RGB 18 bits (SYNC+DE)
  • Driver TFT: JD9168S (o equivalente)


Datos mecánicos
  • Dimensión del módulo: 124.7 x 100 x 7.41 mm
  • Área activa: 115.2 x 86.4 mm
  • Distancia entre puntos: 0.18 x 0.18 mm
  • Relación de aspecto: 4:3


Valores eléctricos y LEDs
  • Voltaje de alimentación VCC (Ta=25°C): Min 3.0 V / Typ 3.15 V / Max 3.3 V
  • Corriente de alimentación ICC @ VCC=3.0V: Typ 50 mA / Max 75 mA
  • Corriente LED (ILED): Typ 80 mA
  • Voltaje LED (VLED+): Min 15.6 V / Typ 18.0 V / Max 19.2 V
  • Vida útil LED: Typ 50,000 Hr


Interfaz y pines
  • Interfaz: RGB 18 bits, SYNC+DE
  • Se requieren señales de pixel clock / sync / DE para operación RGB
  • Definición de pines: Pin1 GND; Pin2 VCC; Pin3 VCC; Pin4 GND; Pin9 UD; Pin10 LR; Pin11 /CSX; Pin12 SCL; Pin13 SDA; Pins16-21 B5-B0; Pins25-30 G5-G0; Pins37-42 R5-R0; Pin43 VLED-; Pin44 VLED+; Pin45 DE; Pin46 CLK; Pin47 HS; Pin48 VS; Pin50 GND


Aplicaciones
  • HMI industriales
  • Equipos de control
  • Instrumentación
  • Sistemas embebidos que requieran entrada táctil resistiva y amplio rango de temperatura


Especificaciones técnicas
  • Modelo: WFN0570A2T0WADNT000
  • Tamaño: 5.7 pulgadas
  • Resolución: 640 x 480 (4:3)
  • Área activa: 115.2 x 86.4 mm
  • Dimensiones módulo: 124.7 x 100.0 x 7.41 mm
  • Driver IC: JD9168S (o equivalente)
  • Interfaz: RGB 18-bit (SYNC+DE)
  • Panel táctil: Resistive Touch Panel (RTP)
  • Brillo: 400 cd/m² (típico)
  • Temperatura de operación: -30°C a +80°C
