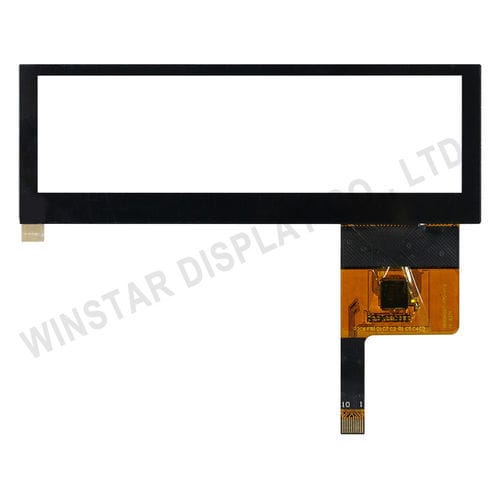

Pantalla táctil capacitiva TST0003R9B4111XXXX00

con tecnología capacitiva proyectadatáctil multipuntopara aplicaciones industriales

Descripción

• Modelo: TST0003R9B4111XXXX00
• Panel táctil capacitivo proyectado 3,9 pulgadas, detección 5 puntos
• Estructura: G+G (Vidrio sobre vidrio)
• Interfaz: I2C
• Driver IC: CYTMA568
• Modo de entrada: Dedo
• Conector: COF-FPC

Datos principales

• Panel de 3,9" con detección multitáctil de 5 puntos
• Interfaz I2C para integración sencilla con el controlador
• Estructura G+G para rendimiento óptico y fiabilidad mecánica
• Rango de temperatura de operación amplio: -30℃ a +85℃, apto para entornos industriales
• Alimentación: 2,8–3,3 V

Dibujo / Dimensiones
Dimensión exterior: 104,5 × 36,0 × 1,98 mm
Área de visualización: 96,04 × 26,34 mm
Tamaño del panel (diagonal): 4,0 pulgadas
Estructura: G+G

Ambiente
Temperatura de operación: -30℃ ～ +85℃ ; Humedad (sin condensación): 45% - 90% HR
Temperatura de almacenamiento: -40℃ ～ +90℃ ; Humedad (sin condensación): 5% - 95% HR

Características ópticas
Transparencia: 87% ±5%
Nebulosidad (Haze): >3%

IC / Eléctrico
Driver IC: CYTMA568
Puntos de detección: 5
Interfaz: I2C
Alimentación: 2,8 ~ 3,3 V

Asignación de PIN
Pin 1: VSS - Ground for analog circuit
Pin 2: VDD - Power Supply
Pin 3: SCL - I2C clock input
Pin 4: NC - No connect
Pin 5: SDA - I2C data input and output
Pin 6: NC - No connect
Pin 7: /RST - External Reset, Low is active
Pin 8: NC - No connect
Pin 9: /INT - External interrupt to the host
Pin 10: VSS - Ground for analog circuit

Aplicación / Descripción
El TST0003R9B4111XXXX00 está diseñado para integración en equipos industriales, HMIs embebidos y dispositivos inteligentes que requieran una interfaz táctil compacta y resistente a variaciones de temperatura. La interfaz I2C y el conector COF-FPC facilitan la integración física y eléctrica. La detección de 5 puntos admite gestos multitáctiles básicos.

Características / Especificaciones técnicas

• Modelo: TST0003R9B4111XXXX00
• Tipo: Capacitivo proyectado (PCAP)
• Puntos táctiles: 5
• Modo de entrada: Dedo
• Conector: COF-FPC
• Estructura: G+G
• Dimensión exterior: 104,5 × 36,0 × 1,98 mm
• Área visible: 96,04 × 26,34 mm
• Tamaño del panel (diagonal): 4,0 pulgadas
• Interfaz: I2C
• Driver IC: CYTMA568
• Alimentación: 2,8 ~ 3,3 V
• Temperatura de operación: -30℃ ～ +85℃
• Temperatura de almacenamiento: -40℃ ～ +90℃
• Transparencia: 87% ±5%
• Haze: >3%
