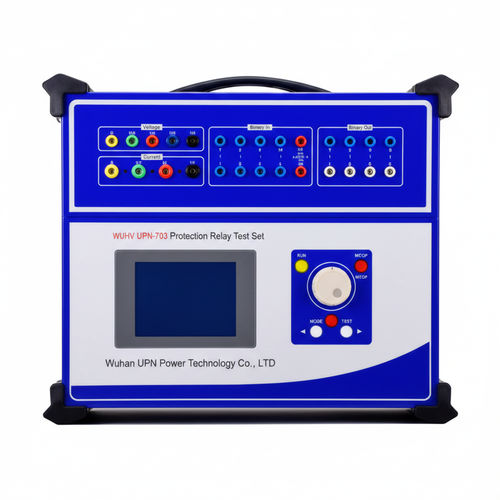

Comprobador de potencia UHV-702

de faseseléctricode fase

Introducción
El UHV-702 es un kit probador de protección de relés trifásico portátil diseñado para verificación en campo, calibración y pruebas de protección automatizadas. Incorpora salidas de tensión en 4 fases y corriente en 3 fases, una pantalla LCD 320×240 y un controlador rotativo para operación autónoma; la conexión a PC (software Windows, interfaz en chino) permite secuencias automatizadas avanzadas, registro de datos e impresión de informes.

Características principales

• Salidas estándar: tensión 4 fases y corriente 3 fases; tensión monofásica hasta 120 V; corriente monofásica hasta 40 A (10 s); corriente trifásica en paralelo hasta 120 A; cuarta fase Ux configurable (3U0 / sync‑check / valor definido por el usuario).
• Operación autónoma: gran LCD y controlador rotativo para verificación inmediata in situ sin PC.
• Modos duales: autónomo y conectado a PC con software Windows para planes de prueba automatizados, escaneo de ajustes de protección y almacenamiento de datos en tiempo real.
• Funciones avanzadas: diferencial trifásico, transferencia rápida de barra, rearme automático de respaldo, comprobaciones de sincronismo, reproducción de fallos, visualización vectorial y trazado de formas de onda.
• I/O digital: entradas de contacto compatibles 0–250 V con autoidentificación, 7 entradas y 2 pares de salidas de contacto seco; I/O ampliable.
• Seguridad y fiabilidad: refrigeración optimizada, arranque suave, autodiagnóstico y bloqueo automático.

Parámetros — Salida corriente AC

• Precisión de salida: 0.2 class
• Corriente de fase (RMS): 0–40 A
• Corriente trifásica en paralelo (RMS): 0–120 A
• Valor permisible a largo plazo de la corriente de fase (RMS): 10 A
• Potencia máxima por fase: 450 VA; tres fases paralelo: 900 VA (máx. 10 s)
• Rango de frecuencia (fundamental): 0–1000 Hz (online), 0–300 Hz (standalone)
• Armónicos: hasta 20º (online), hasta 6º (standalone)

Parámetros — Salida corriente DC

• Precisión de salida: 0.5 class
• Corriente de salida: 0–±10 A/phase, 0–±30 A (paralelo)
• Tensión máxima de carga: 20 V

Parámetros — Salida tensión AC

• Precisión de salida: 0.2 class
• Tensión de fase (RMS): 0–120 V
• Tensión de línea (RMS): 0–240 V
• Potencia fase/línea: 80 VA / 100 VA
• Rango de frecuencia (fundamental): 0–1000 Hz (online), 0–300 Hz (standalone)

Parámetros — Salida tensión DC

• Precisión de salida: 0.5 class
• Amplitud tensión de fase: 0–±160 V
• Amplitud tensión de línea: 0–±320 V
• Potencia fase/línea: 70 VA / 140 VA

Entradas de conmutación y medida del tiempo

• Entradas de conmutación: 8 canales; detección de contacto abierto 1–20 mA, 24 V; acceso contacto potencial: "0" = 0–+6 V, "1" = +11 V–+250 V
• Salidas de conmutación: 4 pares (DC: 220 V / 0.2 A; AC: 220 V / 0.5 A)
• Medición del tiempo: rango 0.1 ms–9999 s; resolución/precisión 0.1 ms

Ventajas

• Salidas adecuadas para calibración de protecciones
• Funciones completas de prueba con automatización
• Formato portátil para uso en campo
• Operación local clara con LCD y controlador rotativo
• I/O ampliable e integración con PC para flujos avanzados

Campos de aplicación

• Sistemas de potencia: verificación de protección de línea, pruebas diferenciales de transformadores principales, pruebas de control de excitación y simulación de fallos.
• Fabricación y operación: I+D, control de calidad en producción, calibración y mantenimiento de dispositivos de protección.
• Investigación y docencia: verificación en laboratorio y formación en protección de relés.
• Sistemas especiales: tracción, ferroviario y aviación.

Preguntas frecuentes (resumen)

• Uso cerca de equipos energizados: no permitido; conectar solo tras asegurar que el equipo probado está totalmente desenergizado, verificado y puesto a tierra.
• Autonomía de batería: aprox. 4–6 horas con carga completa; usar batería de respaldo o adaptador externo para trabajos prolongados.
• Influencia de la temperatura: operar preferentemente en 5 ℃–40 ℃; extremos pueden afectar las medidas.

Especificaciones técnicas

• Modelo: UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• Pantalla: LCD 320×240 dot-matrix
• Salida corriente AC: fase 0–40 A ; trifásica paralelo 0–120 A
• Salida tensión AC: fase 0–120 V ; línea 0–240 V
• Salida tensión DC: fase 0–±160 V ; línea 0–±320 V
• Precisión de salidas: AC 0.2 class ; DC 0.5 class
• Frecuencia: online hasta 1000 Hz ; standalone hasta 300 Hz
• I/O digital: 7 entradas contacto (0–250 V compatibles), 2 pares salidas contacto seco
• Salidas DC auxiliares: 110 V y 220 V
• Medición de tiempo: 0.1 ms–9999 s ; precisión 0.1 ms
