Sistema de prueba para relé trifásico UHV-1201

de simulaciónde red eléctricapara transformador

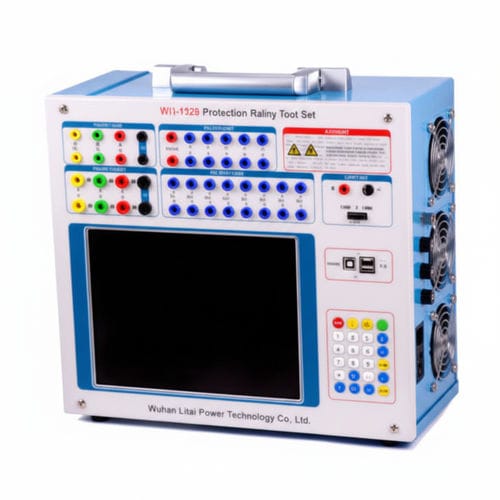

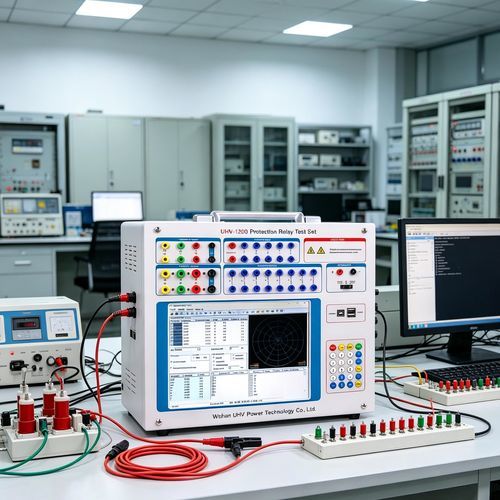

El probador de protección de relés de seis fases UHV-1201 es un equipo compacto conforme a DL/T 624-2023 que ofrece salidas flexibles de tensión y corriente multifásicas (6 fases estándar, ampliable a 12) para la verificación integral de relés de protección, incluidas pruebas diferenciales de transformadores y pruebas de reenganche automático.

Introducción al producto

• Probador miniaturizado basado en microordenador diseñado según DL/T 624-2023; arquitectura modular y electrónica avanzada para portabilidad en campo y síntesis precisa de señales.
• Combinaciones flexibles de salidas de tensión/corriente: modo estándar 4V+3I, salida de 6 fases y posibilidad de expansión a 12 fases, apto para pruebas diferenciales en transformadores trifásicos y procedimientos de inyección en planta.

Principales características

• Configuración versátil de salida de potencia
  • Salidas estándar: tensión 4 fases (120 V/fase) y corriente 3 fases (120 A/fase); configurable a 6 fases tensión y 6 fases corriente o corriente 6 fases en paralelo hasta 180 A.
  • Cuarto canal de tensión multifunción (Ux) configurable como 3U0 o tensión personalizada.
• Interfaz de usuario intuitiva
  • Trackball integrado y teclado optimizado con gran pantalla TFT LCD (Chinese Windows OS) para operación simplificada.
• Modos de control duales
  • Operación independiente desde el panel frontal y control por PC externo con funcionalidad idéntica; conmutación sin interrupciones.
• Amplificación lineal avanzada
  • Amplificadores modulares lineales (no conmutados) de alta fidelidad para preservar la integridad de la forma de onda y minimizar interferencias HF/MF.
• Unidad portátil de alto rendimiento
  • Salidas controladas por DSP para generación precisa de señales; carcasa compacta 375 × 350 × 180 mm y peso 17 kg para despliegue en campo.
• Software de prueba completo
  • Procedimientos automatizados de verificación, comprobación de ajustes de protección, simulación/reproducción de fallos, registro en tiempo real, visualización vectorial y generación instantánea de informes.
• Salidas auxiliares CC
  • Fuentes auxiliares CC ajustables 110 V / 220 V para equipos externos.
• Conectividad y protecciones
  • Doble USB y RS232, soporte para teclado/ratón externos, gestión térmica optimizada, arranque suave y protecciones automáticas hardware/software con bloqueo ante fallos.

Parámetros del producto

• Canales de corriente: 6 fases (estándar).
• Canales de tensión: 6 fases (estándar).
• Salida corriente AC por fase (RMS): 0 ~ 30 A, precisión 0,2.
• Corriente AC 3 fases por fase (RMS): 0 ~ 60 A.
• Corriente AC 6 fases en paralelo (RMS): 0 ~ 180 A.
• Salida corriente continua por fase: 0 ~ ±10 A, precisión 0,5 ; tensión máxima de carga DC 20 V.
• Salida tensión AC por fase (RMS): 0 ~ 120 V, precisión 0,2 ; tensión línea (RMS): 0 ~ 240 V.
• Amplitud tensión DC fase: 0 ~ ±160 V (precisión 0,5) ; amplitud línea 0 ~ ±320 V.
• Rango de frecuencia (fundamental): 0 ~ 1000 Hz ; armónicos: órdenes 1 ~ 20.

Salida y rendimiento detallado

• Valor de trabajo admisible a largo plazo (corriente de fase, RMS): 10 A.
• Potencia máxima de salida por corriente de fase: 300 VA ; potencia máxima 6 fases en paralelo: 1000 VA (tiempo máximo a plena carga: 10 s).
• Rango de medida de tiempo: 0,1 ms ~ 9999 s ; precisión temporal < 0,1 ms.
• Dimensiones: 375 × 350 × 180 mm ; peso unitario: 17 kg.

Conmutación e E/S

• Entradas de conmutación: 8 entradas ; contacto nulo 1 ~ 20 mA, 24 V ; acceso por contacto potencial: '0' = 0 ~ +6 V ; '1' = +11 V a +250 V.
• Salidas de conmutación: 4 pares ; DC 220 V / 0,2 A ; AC 220 V / 0,5 A.
