Comprobador de red UHV-803

de fasesDACde fase

Introducción del producto

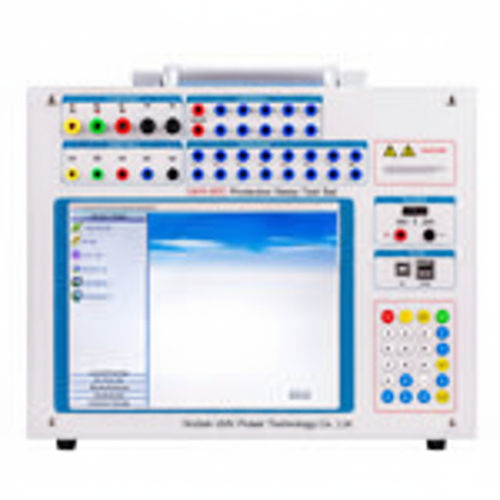

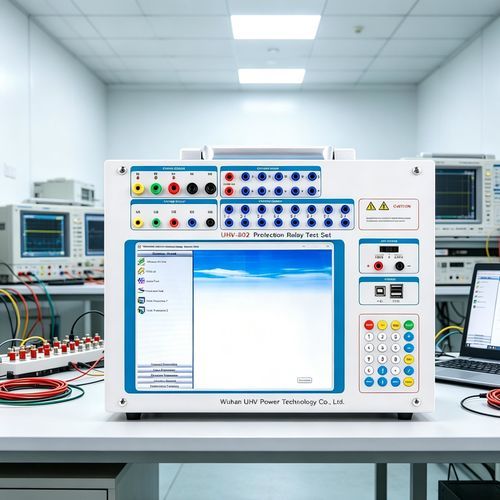

El probador de protección de relés trifásico UHV-803 es un equipo compacto conforme a DL/T624-1997. Integra arquitectura DSP+FPGA, salida DAC real de 16 bits, amplificadores lineales modulares de alta potencia, pantalla TFT 8,4" (800×600), teclado/sensor industrial y sistema Windows XP. Puede funcionar de forma autónoma o conectado a un PC, proporcionando capacidad de campo con prestaciones de equipos mayores.

Características del producto

• Salidas multicanal flexibles: salidas configurables de 4 fases de tensión y 3 fases de corriente; soporta pruebas estándar y pruebas específicas como diferencial de transformador y conmutación rápida.
• Control por PC: conexión directa a portátil/PC para secuencias automatizadas, ejecución estable y exportación de datos.
• Amplificación lineal de alta fidelidad: amplificadores no conmutados que reducen interferencias HF/MF en todas las gamas de corriente.
• Host portátil con DSP: procesamiento de salida de alta velocidad que genera formas de onda precisas en una unidad compacta adecuada para campo.
• Software de prueba inteligente: verificación de ajustes de protección, reproducción de fallos, registro de datos, diagramas vectoriales y generación automática de informes.
• Salidas auxiliares DC dobles: salidas DC integradas 110V/220V para alimentación auxiliar.
• Conectividad ampliada: puertos USB para comunicación y transferencia de datos.
• Sistema de protección integral: gestión térmica, arranque suave y diagnosticos integrados.

Detalles del producto
Salida de corriente AC
Precisión: 0,2°; Corriente de fase (RMS): 0–40 A; Corriente trifásica paralela (RMS): 0–120 A; Valor de trabajo continuo admisible por fase: 10 A; Potencia máxima por fase: 420 VA; Potencia máxima 3 en paralelo: 900 VA (tiempo máximo permitido 10 s); Rango de frecuencia (fundamental): 0–1000 Hz; Órdenes armónicas: 1–20.

Salida de corriente DC
Precisión: 0,5°; Corriente de salida: 0–±10 A/fase, 0–±30 A/3 en paralelo; Voltaje máximo de carga: 20 V.

Salida de tensión AC
Precisión: 0,2°; Tensión de fase (RMS): 0–120 V; Tensión de línea (RMS): 0–240 V; Potencia fase/linea: 80 VA / 100 VA; Rango de frecuencia (fundamental): 1–1000 Hz; Órdenes armónicas: 1–20.

Salida de tensión DC
Precisión: 0,2°; Rango tensión fase: 0–±160 V; Rango tensión línea: 0–±320 V; Potencia fase/linea: 70 VA / 140 VA.

Conmutación y medición de tiempo
Entradas de conmutación: 10 canales; Contacto nulo: 1–20 mA; Niveles de contacto potencial: '0' = 0–+6 V ; '1' = +11 V–+250 V; Salidas de conmutación: 8 pares (DC: 220 V/0,2 A; AC: 220 V/0,5 A); Medición de tiempo: 0,1 ms–9999 s, precisión 0,1 ms.

Mecánica y general
Tipo: control industrial; Dimensiones: 375×305×140 mm³; Peso: 13 kg; Alimentación: AC 220 V ±10%, 50/60 Hz; Temperatura ambiente: -10 °C a +50 °C.

Especificaciones técnicas

• Modelo: UHV-803
• Marca: UHV
• Arquitectura: DSP + FPGA, DAC real de 16 bits
• Pantalla: 8,4" TFT, 800×600
• Sistema operativo: Windows XP (hospedador) y control por PC compatible
• E/S principales: salidas de tensión 4 fases configurables, salidas de corriente 3 fases, E/S de conmutación multicanal, conectividad USB
• Rangos clave: corriente AC fase 0–40 A; 3 fases paralelas 0–120 A; tensión AC fase 0–120 V; línea 0–240 V
• Precisiones: 0,2° para salidas AC/tensión/corriente; 0,5° para corriente DC
• Potencias máximas: corriente fase 420 VA; 3 paralelas 900 VA (10 s)
• Medición de tiempo: resolución 0,1 ms; rango 0,1 ms–9999 s
• Salidas DC auxiliares: 110 V / 220 V
• Protecciones: gestión térmica, arranque suave, diagnósticos
• Dimensiones y peso: 375×305×140 mm³; 13 kg
