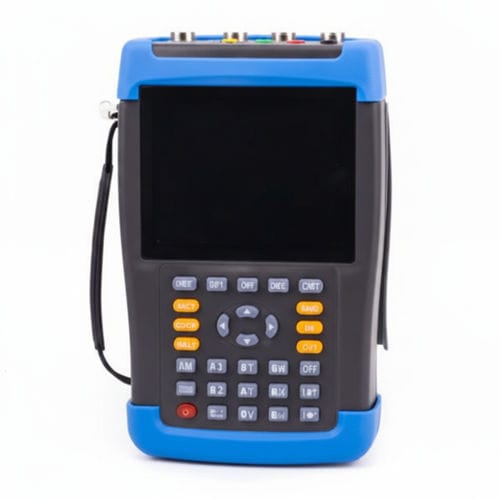

Analizador de calidad de la energía SMG7000

de señalde vigilanciade red eléctrica

El SMG7000 es un analizador portátil de calidad de la energía diseñado para inspección in situ y monitorización prolongada de redes eléctricas. Detecta distorsión de onda, armónicos, fluctuaciones de tensión/parpadeo y desequilibrios trifásicos, además de ofrecer mediciones eléctricas precisas y análisis vectorial orientado a aplicaciones industriales.

Funciones clave

• Instrumento portátil de alta precisión para detección de distorsiones, armónicos, desviaciones de tensión, parpadeo y desequilibrios de fase.
• Mide tensión, corriente, potencia activa/reactiva/aparente, ángulo de fase, factor de potencia y frecuencia con alta exactitud.
• Visualización de diagrama vectorial para verificación rápida del cableado y relaciones de fase.
• Medición de corriente mediante transformadores de pinza (no intrusiva); pinzas: estándar 5 A/25 A; opcionales 100 A/500 A y 400 A/2000 A.
• Análisis completo de calidad de la energía: desviación de frecuencia, desviación de tensión, fluctuaciones, parpadeo, desequilibrio trifásico y armónicos hasta 63 órdenes.
• Visualización de formas de onda monofásicas y trifásicas de tensión y corriente en simultáneo.
• Función de bloqueo de pantalla para facilitar lectura y análisis de los datos capturados.
• Monitorización de fluctuaciones de carga y registro de tendencias (tensión, corriente, potencias, frecuencia, fase) en intervalos configurables.
• Monitorización dinámica y apoyo en ajustes de equipos eléctricos para puesta en servicio y corrección de potencia.
• Evaluación de dispositivos de compensación reactiva y filtros con informes cuantitativos.
• Intervalo de almacenamiento configurable y memoria interna de alta capacidad: hasta 18 meses continuos con intervalo de 1 minuto.
• Interfaz USB para transferencia de datos a PC y compatibilidad con software de gestión de datos.
• Calendario/reloj para horodatado; pantalla LCD color de gran tamaño y teclado de silicona conductora para uso de campo.
• Batería recargable de iones de litio de alta capacidad y diseño compacto y ligero para portabilidad.

Especificaciones técnicas

• Modelo: SMG7000
• Rango de medida de tensión: 0 ~ 200 V ~ 800 V (conmutación automática)
• Rango de medida de corriente (pinzas): estándar 5 A / 25 A; opcional 100 A / 500 A; opcional 400 A / 2000 A
• Rango de ángulo de fase: 0 ~ 359.99°
• Rango de frecuencia: 45 ~ 55 Hz
• Canales de tensión: 3 (U_A, U_B, U_C)
• Canales de corriente: 3 (I_A, I_B, I_C)
• Análisis armónico máximo: 63 órdenes
• Almacenamiento continuo máximo (intervalo 1 min): 18 meses
• Exactitud — parámetros eléctricos: tensión ±0.2 %; frecuencia ±0.01 Hz; corriente y potencia ±0.5 %; fase ±0.2°
• Exactitud calidad de energía: tensión fundamental ≤0.5 % FS; corriente fundamental ≤1 % FS; error de fase ≤0.2°; error tensión armónica ≤0.1 %; error corriente armónica ≤0.2 %; error desequilibrio trifásico ≤0.2 %; error desviación/fluctuación de tensión ≤0.2 %
• Temperatura de trabajo: -10 ℃ ~ +40 ℃
• Alimentación/ carga: 220 V CA, 45 Hz–55 Hz
• Consumo (host): ≤ 3 VA
• Autonomía batería (carga completa): ≤ 10 horas
• Aislamiento: resistencia de aislamiento entradas/ carcasa ≥ 100 MΩ; soporta 1,5 kV (frecuencia de red) 1 min entre alimentación y carcasa
• Tamaño: 258 mm × 158 mm × 58 mm
• Peso: 1,8 kg
