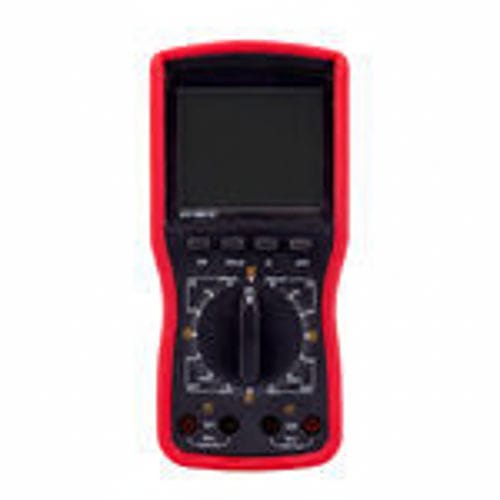

Fasímetro digital SMG2000B

multifunciónpara cables

Resumen
SMG2000B es un medidor de fase digital portátil de entrada bi‑canal diseñado para mediciones in situ de tensión AC, corriente AC y relaciones de fase (U‑U, I‑I, U‑I). Emplea transformadores de corriente tipo pinza para la entrada de corriente y dispone de entradas de tensión aisladas para evitar cortocircuitos durante las comprobaciones de fase.

Características principales

• Diseño con doble pinza y entradas de tensión aisladas para medición segura de fase entre tensiones y/o corrientes.
• Mide fase, secuencia de fases, tensión AC, corriente AC y corriente de fuga AC; discrimina grupos de transformadores y circuitos inductivos/capacitivos.
• Entrada de corriente por pinza: no requiere desconectar el conductor; la medición U1‑U2 se realiza con entradas aisladas para evitar cortocircuitos.
• Pantalla LCD de alto contraste con texto hasta 25 mm y ángulo de visión ajustable (~70°); retroiluminación blanca para entornos con poca luz.
• Funciones prácticas: retención de datos (HOLD), apagado automático, aviso de tensión de batería.

Condiciones de referencia y trabajo

• Temperatura ambiente de referencia: 23℃ ±1℃; rango de operación: 10℃–40℃; humedad relativa <80% RH.
• Humedad de referencia: 40%–60%.
• Forma de onda de señal (referencia): seno, β = 0.05; frecuencia de referencia 50 Hz ±1 Hz; funcionamiento 45–65 Hz.
• Tensión de funcionamiento (referencia): 9V ±0.1V; tolerancia operativa: 9V ±1V.
• Amplitud requerida para medición de fase: tensión referencia 100V ±20V (trabajo 30V–500V); corriente referencia 1A ±0.2A (trabajo 10mA–20.00A).
• Evitar campos eléctricos y magnéticos externos fuertes; colocar el conductor medido cerca del centróide de la mandíbula de la pinza.

Especificaciones generales

• Modelo: SMG2000B. Alimentación: DC 9V (6 × pilas alcalinas 1.5V LR6).
• Pantalla: LCD con retroiluminación blanca; tamaño LCD 70 mm × 62 mm; área de visualización 64 mm × 54 mm; texto hasta 25 mm.
• Dimensiones: 196 mm × 92 mm × 54 mm; masa unidad principal ≈1140 g (con batería); cada pinza ≈170 g; cables de prueba ≈250 g.
• Tasa de muestreo: ≈3 lecturas/segundo.
• Rangos de medida: tensión AC 0–20V / 200V / 500V; corriente AC 0–200mA / 2A / 20A; fase 0–360°.
• Rangos de amplitud para medición de fase: U1‑U2 30V–500V; I1‑I2 10mA–10.00A; combinaciones U‑I 10V–500V y 10mA–10.00A.
• Retención de datos: pulsar HOLD ("DH" indicado). Apagado automático: ≈15 minutos de inactividad.
• Sustituir baterías si tensión < 7.8–8.0V.
• Longitud del cable de prueba: 1,5 m; longitud del cable de la pinza: 2 m.

Precisión y rendimiento

• Resolución/precisión tensión: 20V → 0.01V; 200V → 0.1V; 500V → 1V. Precisión: ±(0.5% de la escala).
• Resolución/precisión corriente: 200mA → 0.1mA; 2A → 1mA; 20A → 10mA. Precisión: ±(0.5% de la escala).
• Fase: 0–360° mostrado; resolución 1°; precisión ±1° (condiciones de referencia).

Seguridad e aislamiento

• Tensiones de prueba: entre entrada de tensión y carcasa 500V/50Hz AC (1 min); entre núcleo/asa/enrollado secundario de la pinza 1000V/50Hz AC (1 min); entre dos entradas de tensión 500V/50Hz AC (1 min).
• Resistencia de aislamiento: ≥10 MΩ entre circuitos y carcasa y entre dos entradas de tensión.
• Estructura: doble aislamiento; impedancia de entrada: ≈1 MΩ (modo U1‑U2: 40 kΩ).
