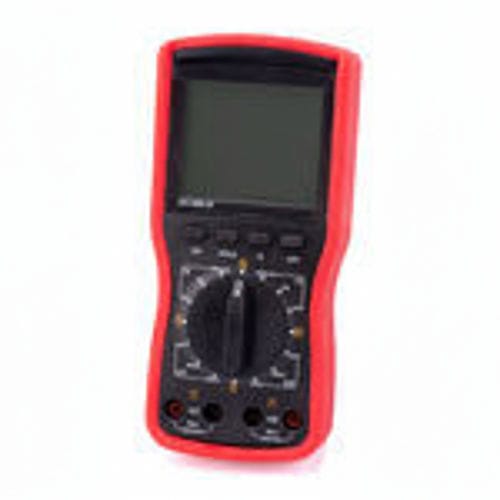

Fasímetro digital SMG2000E

multifunciónpara cables

El medidor de fase digital de doble pinza SMG2000E es un instrumento portátil de alta precisión y dos canales para la medición in situ de tensión, corriente y fase. Permite pruebas seguras y no intrusivas sin desconectar líneas y está diseñado para diagnóstico de diferencias de fase (U‑U, I‑I, U‑I), secuencia de fase, grupos de conexión de transformadores, sistemas de protección diferencial y conexiones de contadores.

Características principales

• Diseño compacto y portátil — manejo adecuado para trabajos de campo.
• Amplio rango de medición: corriente 10 mA–10 A; tensión 3 V–500 V sin abrir el circuito.
• Pantalla LCD de alto contraste: caracteres hasta 25 mm y inclinación ajustable 70° para mejor visibilidad.
• Selector de funciones intuitivo para selección rápida entre tensión, corriente y fase.
• Sensores de pinza de alta precisión: resolución de corriente 0,1 mA, resolución de tensión 0,1 V (tecnología patentada).
• Bajo consumo con monitorización de tensión de la batería; alimentado por una pila laminada de 9 V.

Aplicaciones

• Verificación in situ de diferencias y secuencia de fase.
• Comprobación de devanados y grupos de transformadores.
• Verificación de conexiones de protección diferencial y cableado de contadores.
• Diagnósticos no intrusivos cuando no es posible o no se desea desconectar las líneas.

Parámetros de medición y condiciones

• Condiciones de referencia: temperatura ambiente (23±5) °C; humedad 45–75% RH; forma de onda medida seno, β = 0.02; frecuencia (50±0.2) Hz.
• Condiciones de trabajo nominales: temperatura 0–40 °C; humedad 20–80% RH; forma de onda seno, β = 0.05; frecuencia (50±0.5) Hz. Bajo condiciones nominales, el límite de error de trabajo no debe superar el doble del límite de error básico.
• Medición de fase: rango 0–360°; resolución 1°; error básico ±2°.
• Medición de tensión AC: rangos y resoluciones — 20 V (0,01 V), 200 V (0,1 V), 500 V (1 V); error básico ±(0,3% lectura + 0,2% rango). Impedancia de entrada para U1–U2: 40 kΩ.
• Medición de corriente AC: rangos y resoluciones — 200 mA (0,1 mA), 2 A (1 mA), 10 A (10 mA); error básico ±(0,3% lectura + 0,2% rango).
• Amplitudes típicas para medición de fase: referencia 100–220 V y 0,5–1,5 A; rangos nominales: U1–U2 30–500 V; I1–I2 10 mA–10,00 A; U1–I2 o I1–U2 10–500 V y 10 mA–10.00 A.
• Se deben evitar interferencias electromagnéticas de referencia externa.

Otras características técnicas

• Pantalla: 3½ dígitos; tasa de muestreo aprox. 3 muestras/s.
• Alimentación: pila laminada 9 V; corriente de suministro < 5 mA.
• Dimensiones (carcasa): 192 × 95 × 55 mm. Carcasa de la pinza: 140 × 42 × 20 mm. Apertura de la mandíbula Φ7 mm × 9 mm.
• Peso: carcasa aprox. 280 g; pinzas de prueba 2 × 200 g.
• Temperatura de almacenamiento: −10 °C a 50 °C.
• Modelo: SMG2000E. Rangos de medida: tensión 3 V–500 V; corriente 10 mA–10 A; fase 0°–360°.
