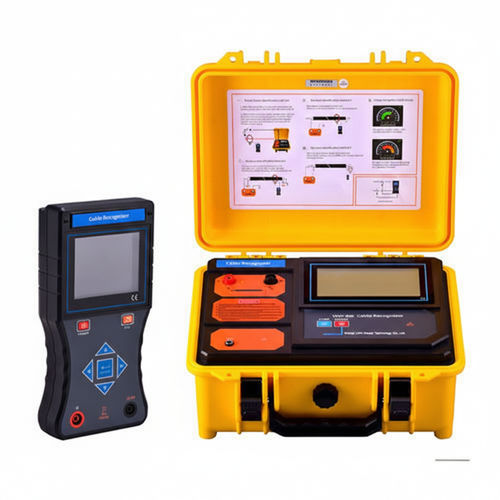

Sistema de identificación de cable sin tensión UHV-520

para conductores

UHV-520 Probador de identificación de cable de alimentación fuera de línea diseñado para identificar un cable objetivo entre múltiples cables y evitar accidentes por corte de cables energizados. El sistema combina un transmisor alimentado por batería y un receptor con pantalla LCD a color para ofrecer identificación clara y multicriterio en haces de cables congestionados.

Características

• Host transmisor con batería de litio de alta energía: no requiere 220 V en obra; diseño compacto, bajo consumo e indicador de nivel de batería en varios niveles.
• Host receptor con pantalla LCD a color que muestra dirección, amplitud e intervalo de la señal de forma sincronizada; retiene múltiples señales en el eje temporal para mejorar la precisión.
• Bobina de medición flexible que permite la identificación donde no pueden aplicarse pinzas rígidas, solucionando problemas por superposición y congestión de cables.
• Incluye pinza de lanzamiento para identificación en vivo mediante acoplamiento, permitiendo uso tanto fuera de línea como en carga con una sola unidad.
• Caja protectora de ABS de alta resistencia para protección del instrumento y transporte en entornos de obra.

Host transmisor

• Tensión de carga: DC 5V
• Consumo de energía: ≤ 3W
• Horas de trabajo: ≥ 12 h
• Intervalo de señal: ≈ 2 segundos
• Diámetro interior de la pinza de lanzamiento: ≥ 125 mm
• Temperatura de operación: -35℃ ～ +55℃
• Humedad ambiental: ≤ 95% HR

Host receptor

• Tensión de carga: DC 5V
• Consumo de energía: ≤ 1W
• Criterios de identificación: dirección, amplitud, intervalo (juicio triple)
• Umbrales de sensibilidad de recepción: potencia–tierra ≤ 500 Ω; vivo–tierra ≤ 200 Ω
• Horas de trabajo: ≥ 12 h
• Temperatura de operación: -35℃ ～ +55℃
• Humedad ambiental: ≤ 95% HR

Dimensiones

• Tamaño del estuche: 520 mm × 350 mm × 170 mm

Apodos

• Identificador de cable de alimentación
• Identificador de cable fuera de línea
• Identificación de cables
• Probador de identificación de cables

Especificaciones técnicas

• Modelo: UHV-520
• Tensión de carga transmisor y receptor: DC 5V
• Consumo transmisor: ≤ 3W
• Consumo receptor: ≤ 1W
• Autonomía de batería: ≥ 12 horas (transmisor y receptor)
• Intervalo de emisión de señal: ≈ 2 segundos
• Diámetro interior de la pinza de lanzamiento: ≥ 125 mm
• Umbrales de sensibilidad de recepción: potencia–tierra ≤ 500 Ω; vivo–tierra ≤ 200 Ω
• Rango de temperatura de operación: -35℃ a +55℃
• Humedad máxima: ≤ 95% HR
• Estuche protector: ABS de alta resistencia
• Dimensiones del estuche: 520 × 350 × 170 mm
