Comprobador de capacidad UHV-525
para alta tensiónde potenciafrecuencia

Comprobador de capacidad - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensión / de potencia / frecuencia

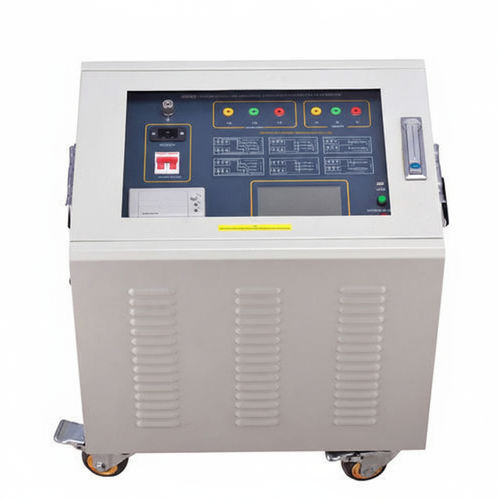

Comprobador de capacidad - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensión / de potencia / frecuencia
Comprobador de capacidad - UHV-525 - Wuhan UHV Power Technology Co.,Ltd. - para alta tensión / de potencia / frecuencia - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo de prueba
para alta tensión, de potencia, de capacidad, frecuencia
Objeto de la prueba
para cable, para dispositivos eléctricos, para motor eléctrico
Aplicaciones
para sistema de alimentación
Configuración
móvil
Otras características
digital, con pantalla LCD, con memoria

Descripción

Resumen

  • El Probador de parámetros de cable de transmisión UHV-525 es un instrumento de campo para la medición precisa de parámetros en frecuencia industrial en líneas de transmisión de alta tensión (aéreas, cables subterráneos, híbridas). Mide capacitancia, impedancia, ángulo de impedancia y resistencia; es apto para pruebas con alimentación de red o generador tras cortes.


Características principales

  • Diseño integrado y compacto: reúne funciones que antes requerían varios equipos en una sola unidad portátil para facilitar el transporte y el trabajo en campo.
  • Alimentación simple: funciona a CA 220 V, evitando conexiones de 380 V in situ.
  • Circuito antiinducción patentado (patente nº 201020687669.X) para operación frente a tensiones inducidas elevadas (hasta 10 kV) y mayor inmunidad a corrientes inducidas.
  • Conversión de frecuencia y filtrado digital: frecuencia de salida seleccionable (45 Hz / 55 Hz) con filtrado para reducir interferencias industriales.
  • Procesador digital de alta velocidad: tratamiento rápido y preciso de señales de medición.
  • Cableado externo mínimo y operación sencilla: mediciones de secuencia positiva/cero con menor conmutación de cables y mayor seguridad.
  • Almacenamiento de gran capacidad y exportación: registro con calendario de hasta 200 conjuntos y exportación vía USB para visualización e informes en PC.
  • Seguridad operativa: detección automática de puesta a tierra que bloquea la operación si la tierra es insuficiente.
  • Pantalla táctil de gran tamaño: interfaz por menús para operaciones guiadas y sencillas.


Especificaciones técnicas

  • Condiciones de uso: -20 ℃ ～ 50 ℃; HR < 80%.
  • Principio antiinterferencia: conversión de frecuencia con filtrado digital.
  • Alimentación: CA 220 V ± 10 %; generador recomendado ≥ 3 kW para pruebas con generador.
  • Tensión máxima de salida: CA 250 V.
  • Precisión de tensión: 0.5%.
  • Precisión de corriente: 0.5%.
  • Corriente máxima de salida: 8 A.
  • Frecuencia de salida: 45 Hz, 55 Hz.
  • Rangos de medición: capacitancia 0,01 ~ 30 μF; impedancia 0,01 ~ 400 Ω; ángulo de impedancia -90° ～ +90°.
  • Resolución de medición: capacitancia 0,0001 μF; impedancia 0,0001 Ω; ángulo de impedancia 0,0001°.
  • Precisión de medición — capacitancia: ≥ 1 μF: ±1% lectura ±0,01 μF; < 1 μF: ±2% lectura ±0,01 μF.
  • Precisión de medición — resistencia: ≥ 1 Ω: ±1% lectura ±0,01 Ω; < 1 Ω: ±2% lectura ±0,01 Ω.
  • Precisión ángulo de impedancia: ±0,2° (tensión > 1,0 V); ±0,3° (tensión 0,2 V ～ 1,0 V).
  • Corriente antiinterferencias: 30 A.
  • Tensión de inducción tolerada: 10 kV.
  • Dimensiones de instalación: 550 × 430 × 530 mm.
  • Memoria: hasta 200 conjuntos; exportación vía USB.
  • Peso: 60 kg.
  • Nombres alternativos: Probador de parámetros de cable; Probador de cables.


Notas de uso y entrega

  • Exportación de datos vía USB para su análisis y generación de informes en PC; galería con imágenes de producto disponibles.
  • Para pruebas con generador, utilice generador ≥ 3 kW y compruebe la estabilidad de la alimentación antes de medir.
  • Verificar la puesta a tierra antes de operar; el equipo impide el funcionamiento si la puesta a tierra es insuficiente para proteger al personal y al equipo.
