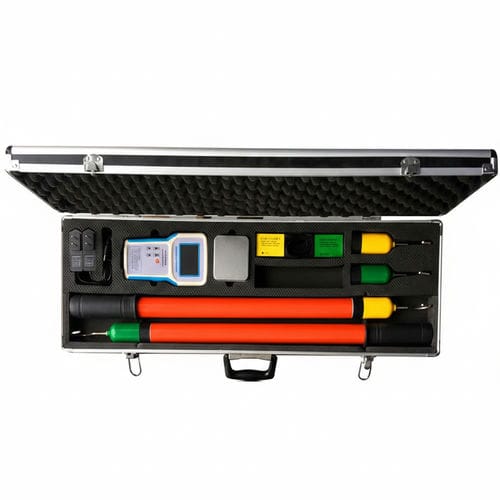

Fasímetro digital TAG-9000

multifunción

El TAG-9000 es un comprobador de fases de alta tensión (HV) inalámbrico y remoto diseñado para verificar la sincronía de fases, comprobar la correcta marcación por colores de la secuencia de fases y detectar la fase en líneas en servicio, incluidas conexiones de red cercanas y redes en anillo. Es apto para líneas de transmisión AC de 5 V a 220 kV, detección de fases en visualización secundaria y detección de línea viva.

Funciones y ventajas principales

• Transmisión inalámbrica combinada con sincronización GPS para una operación segura, fiable y sencilla.
• Indicaciones por voz en idioma natural para resultados de medición y pasos de operación.
• Pantalla color de 3,2 pulgadas que muestra diferencia de fase, frecuencia, diagrama vectorial y resultado (misma/diferente fase) para dos líneas simultáneamente, además del recuento de satélites GPS, estado de sincronización y hora.
• Apagado automático tras 1 hora de inactividad para ahorrar batería.
• Emisor y receptor con baterías de litio recargables; cargador 5 V incluido. Batería host: 18650 2500 mAh; batería emisor: 14430 450 mAh.
• Soporta phasing remoto: distancia entre unidades de 0,3 km a 800 km; alcance local en línea de vista emisor–receptor ≈ 100 m.

Precauciones de seguridad

• Las pruebas en campo deben respetar las normas de distancia de seguridad para pruebas de alta tensión establecidas por la autoridad eléctrica.
• La configuración estándar incluye una varilla aislante de 3 m adecuada para tensiones ≤ 220 kV; para > 220 kV utilice varillas más largas según normativa local.
• Al operar con una varilla aislante, no sujete el equipo más allá de la posición del mango de la varilla.

Mantenimiento y conservación

• Cargue completamente el instrumento antes de un almacenamiento prolongado.
• No almacene el producto en ambientes húmedos, de alta temperatura o con polvo excesivo.
• La varilla aislante debe someterse a una prueba de rigidez dieléctrica antes del primer uso y a una prueba anual a partir de entonces.

Características / Especificaciones técnicas

• Precisión de diferencia de fase: error ≤ 5°
• Precisión de frecuencia: ±0,1 Hz
• Rango de medida de tensión cruzada: 5 V ～ 220 kV
• Máxima línea de visión de transmisión (emisor ↔ receptor): aproximadamente 100 metros
• Distancia entre dos unidades durante phasing remoto: 0,3 km a 800 km
• Corriente de fuga durante medición de alto voltaje: < 10 μA
• Consumo del emisor en operación: < 0,1 W
• Consumo del receptor en operación: < 0,3 W
• Ambiente de trabajo: -35 °C a +45 °C; humedad ≤ 95% HR
• Peso total del equipo: aproximadamente 11 kg
• Tamaño del embalaje (L × W × H): 71 cm × 26 cm × 11 cm
• Batería host: 18650, 2500 mAh
• Batería emisor: 14430, 450 mAh
• Pantalla: 3,2 pulgadas a color mostrando diferencia de fase, frecuencia, diagrama vectorial, resultados misma/diferente fase y datos GPS
