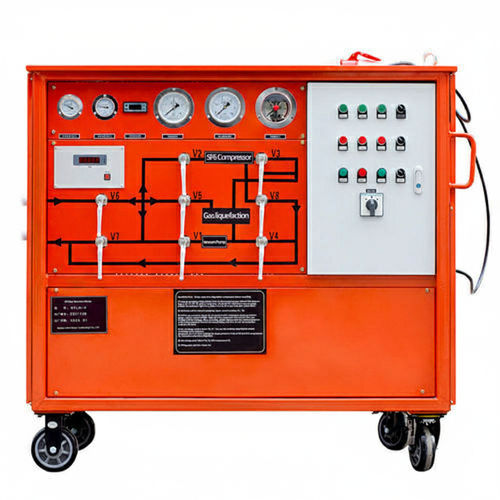

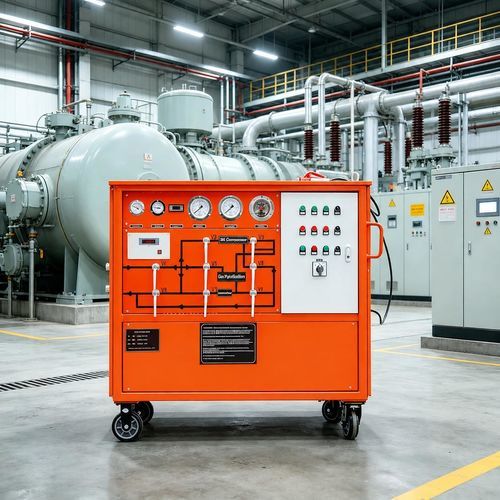

Unidad de servicio de gas SF6 compacta UHV-625

móvilde almacenamiento de SF6 gaseoso y líquidode recuperación de gas SF6

El UHV-625 es una unidad móvil especializada para la recuperación, purificación, llenado y almacenamiento del gas SF6 empleado en equipos eléctricos aislados con SF6. Soporta operaciones de vacío, carga, purificación y recuperación e integra compresor, vacío y filtración en un chasis móvil de empuje manual.

Parámetros de rendimiento de los componentes principales

• Alimentación CA: 400 V (tres fases, conversión automática de secuencia de fase)
• Presión máxima nominal de almacenamiento (20 °C): ≤ 4 MPa
• Vacío último: ≤ 10 Pa
• Estabilidad del vacío: a 133 Pa mantenido 24 h, aumento del vacío de 400 Pa
• Compresor de recuperación SF6: France Manewrop, caudal 7 m³/h
• Bomba de vacío: 2X-4 (bomba bipolar doméstica), velocidad de bombeo al vacío 15 m³/h
• Presión de entrada para inicio de recuperación (20 °C): 0 ~ 1.0 MPa
• Presión final de reciclaje en equipos eléctricos (20 °C): ≤ 50 kPa
• Contenido de aceite tras recuperación: < 10 µg/g
• Tasa media anual de fugas: < 1 %
• Tiempo medio de funcionamiento continuo sin fallos: ≥ 1000 h; MTBF acumulado: ≥ 5000 h
• Nivel de ruido: máquina ≤ 75 dB(A)
• Capacidad teórica acumulador: 50 kg; tanque SF6: 50 L (acero al carbono)
• Método de enfriamiento: refrigeración por aire; compresor de licuefacción citado: Donper
• Capacidad del tanque de congelación: 50 L
• Humedad del gas tras tratamiento: ≤ 60 ppm vol; aceite tras recuperación: 10 ppm vol
• Secado/filtrado: regeneración activada por calentamiento al vacío; filtración 0.02 μm con tecnología HASON en tres etapas (EE. UU.)
• Presión inicial inflable: ≤ 133 Pa; presión final inflable: 0.8 MPa; tasa inflable ≥ 5 m³/h
• Gasificación: calentamiento eléctrico con control automático de temperatura; tipo de vehículo: empuje manual; dimensiones (mm): 1450 × 810 × 1200; peso total: 545 kg

Lista condensada de parámetros

• Modelo: SF6 GAS RECLAIMER (UHV-625)
• Velocidad de bombeo al vacío: 15 m³/h; vacío máximo: 10 Pa
• Compresor de recuperación SF6: 7 m³/h; presión de referencia: ~2.5 MPa
• Filtro: 0.02 μm; pureza SF6 tras proceso: ≥ 99.9 %
• Agua tras proceso: ≤ 60 ppm vol; aceite tras recuperación: 10 ppm vol
• Tanque: 50 L acero al carbono; indicador: puntero; válvulas: mariposa sellada para minimizar fugas

Características

• Sistema integrado de adsorción-filtrado para eliminar impurezas del SF6: humedad, productos de descomposición, aceite y partículas.
• Diseño compacto e integrado para facilitar el desplazamiento y la operación en campo (chasis móvil de empuje manual).
• Sistema de filtrado de alta eficiencia, de bajo mantenimiento y tres etapas para garantizar la calidad del gas recuperado.
• Protector de fase integrado para evitar errores por inversión de fase; componentes eléctricos de marcas reconocidas.
• Ruedas duraderas y pintura protectora para facilitar el transporte y reducir mantenimiento.
• Sistema de enfriamiento por aire sin necesidad de fuente de agua externa; protección de temperatura para operación hasta −20 °C.
• Regeneración a bordo del desecante por calentamiento al vacío, evitando el recambio frecuente.
• Válvulas de bola con sellado de compensación automática y protección de la electroválvula ante cortes de energía para prevenir retorno de aceite a la bomba de vacío o motor.

Especificaciones técnicas

• Marca: UHV Power
• Denominación comercial / modelo: UHV-625
• Función principal: recuperación, purga, almacenamiento y llenado de SF6 en equipos eléctricos
• Alimentación: CA 400 V, tres fases
• Presión máxima de almacenamiento: ≤ 4 MPa; referencia de trabajo: 2.5 MPa
• Vacío final: 10 Pa; velocidad de bombeo: 15 m³/h
• Caudal del compresor: 7 m³/h (France Manewrop)
• Capacidad del tanque SF6: 50 L (acero carbono); peso total: 545 kg; dimensiones: 1450 × 810 × 1200 mm
• Nivel de ruido: ≤ 75 dB(A); refrigeración: aire; filtros/secador: componentes originales USA, tecnología HASON 3 etapas
