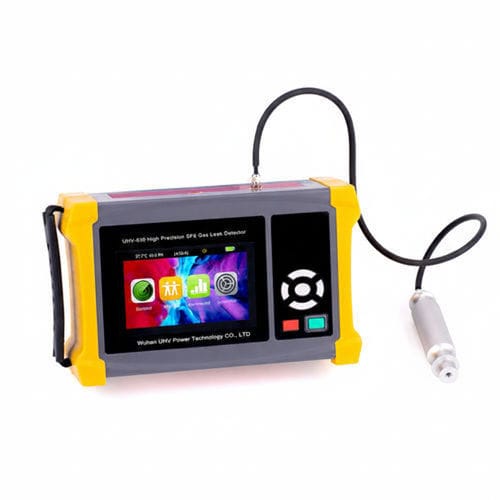

Detector de fugas de gas UHV-630

SF6de infrarrojoscompacto

Resumen
El UHV-630 es un detector portátil de fugas de gas SF6 de alta precisión diseñado para localizar fugas con exactitud y facilitar el mantenimiento de equipos aislados con SF6 mediante la combinación de múltiples métodos de detección, monitorización de concentración en tiempo real, alarmas configurables y análisis de tendencias de datos.

Características principales

• Métodos de detección: aspiración por bomba combinada con detección infrarroja NDIR de haz único y doble longitud de onda para detección sensible y estable con visualización dinámica de forma de onda.
• Alarmas y visualización: alarmas audibles y visuales configurables con umbrales definidos por el usuario; pantalla LCD a color con interfaz de menú y visualización en tiempo real.
• Procesamiento de señal: procesamiento digital avanzado con control de deriva y compensación de temperatura para mejorar la inmunidad a interferencias.
• Funciones operativas: autodiagnóstico completo (batería baja, fallo de sensor, exceso de rango), autocalibración y calendario perpetuo para registros con sello horario.
• Datos y alimentación: registro interno con almacenamiento de formas de onda hasta 20.000 registros y batería de litio de larga duración con más de 5 horas de funcionamiento continuo.
• Diseño: formato compacto y portátil para inspección de campo y localización rápida de fugas.

Aplicaciones

• Mantenimiento e inspección de interruptores y equipos aislados con SF6 en alta y muy alta tensión.
• Localización in situ de fugas cuando la pérdida de SF6 puede degradar el rendimiento de extinción de arco o crear zonas con deficiencia de oxígeno.

Especificaciones técnicas

• Modelo del producto: UHV-630
• Método de medida: tecnología infrarroja NDIR de haz único y doble longitud de onda
• Gas monitorizado: hexafluoruro de azufre (SF6)
• Rango de medición: 0–12000 ppm
• Resolución: 1 ppm
• Exactitud: ±(1.5% + 5d)
• Repetibilidad: 1%
• Velocidad de extracción por bomba: ≥ 800 ml/min
• Tiempo de trabajo continuo: ≥ 5 horas
• Tiempo de precalentamiento al arrancar: ≤ 10 segundos
• Tiempo de respuesta: < 3 segundos
• Tiempo de recuperación: < 3 segundos
• Adaptador de carga: DC 5V / 1A
• Inmunidad a sobretensiones (impacto): ±1.2 kV
• Temperatura de operación: -20 °C a +50 °C
• Humedad ambiental: humedad relativa 5–95% (sin condensación)
• Presión atmosférica: 50 kPa–110 kPa
• Nivel de protección: IP33, doble aislamiento, estándar CAT II
• Dimensiones externas: 250 × 160 × 70 mm
• Peso del equipo: 1 kg
