Comprobador de aislamiento UHV-615

de tensiónde alta tensióneléctrico

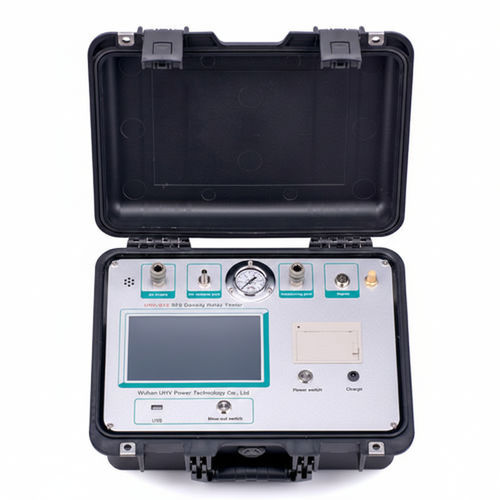

El UHV-615 es un instrumento inteligente de calibración y prueba para relés de densidad SF6. Los componentes clave son importados, lo que garantiza un alto grado de integración, precisión de medida, repetibilidad y fiabilidad en campo.

Resumen / Uso previsto

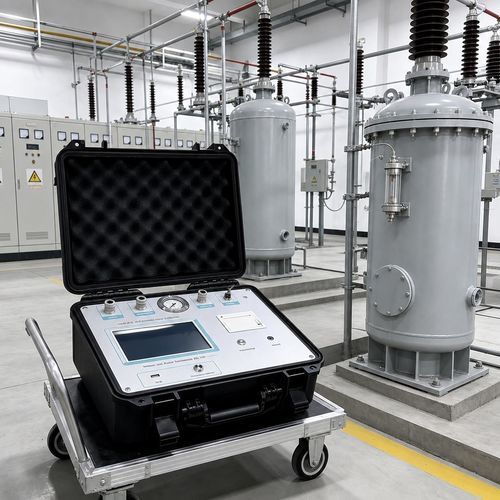

• Uso previsto: calibración y pruebas in situ de relés de densidad SF6 y equipos asociados con gas SF6.
• Diseño: carcasa integrada y compacta, portátil y fácil de transportar; componentes principales importados para asegurar la precisión de las mediciones.

Características principales

• Alta capacidad antiinterferencias: inmunidad a la inducción de campo eléctrico hasta 2 mA (50/60 Hz), permitiendo mediciones fiables en subestaciones de alta tensión.
• Corriente de cortocircuito elevada: valor típico 10 mA, adecuado para pruebas de alta capacidad e inductancia.
• Amplio rango de medición de resistencia con alta resolución para lecturas precisas.
• Niveles de salida de alto voltaje seleccionables con ajuste suave desde 0 V hasta el voltaje requerido (0,1–5 kV).
• Recordatorios acústico‑ópticos y funciones de temporización para ayudar en el registro de relaciones de absorción e índice de polarización.
• Carcasa robusta y materiales resistentes al desgaste adecuados para uso de campo.

Especificaciones técnicas (selección)

• Niveles de salida (seleccionables): 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV.
• Precisión del voltaje de prueba: ±(5% + 10 V).
• Corriente de cortocircuito: típico 10 mA.

Rango y precisión (medición de resistencia)

• 20 MΩ (rango 0,01 – 19,99 MΩ) — precisión ±(5% + 3 d).
• 200 MΩ (rango 5,0 – 199,9 MΩ) — precisión ±(5% + 3 d).
• 2000 MΩ (rango 50 – 1999 MΩ) — precisión ±(5% + 3 d).
• 20 GΩ (rango 0,5 – 19,99 GΩ) — precisión ±(5% + 3 d).
• 200 GΩ (rango 5,0 – 199,9 GΩ) — precisión ±(10% + 3 d).
• 2000 GΩ (rango 50 – 1999 GΩ) — precisión ±(20% + 10 d).

Parámetros básicos

• Capacidad antiinterferencias de campo eléctrico: 2 mA (50/60 Hz).
• Temporización y alarmas: cronómetro hasta 19 min 59 s (ciclo 20 min); avisos acústicos en puntos de muestreo; mantenimiento de lectura y alarma continua si la lectura es inválida o está por debajo del rango.
• Pantalla: tres indicadores LCD de 3½ dígitos mostrando voltaje de prueba, resistencia y tiempo.
• Alimentación: batería de litio recargable integrada DC 15 V; puerto para adaptador AC para carga (50/60 Hz).
• Entorno de uso: -20 °C a +40 °C; humedad relativa 20%–90%.
• Dimensiones (L × W × H): 315 × 240 × 180 mm.
• Peso: 5,5 kg.

Medios adicionales / Documentos

• Incluye manual de usuario y certificado de calibración (PDF disponibles).
• Vídeos de demostración e introducción disponibles.

Modelo / Especificaciones típicas

• Modelo: UHV-615.
• Niveles de salida: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV.
• Precisión del voltaje de prueba: ±(5% + 10 V).
• Corriente de cortocircuito: típico 10 mA.
• Rangos y precisiones de resistencia: ver sección Rango y precisión.
• Antiinterferencias: 2 mA (50/60 Hz).
• Pantalla: 3 indicadores LCD 3½ dígitos.
• Alimentación: batería Li recargable integrada (DC 15 V) con puerto de carga AC.
• Condiciones de operación: -20 °C a +40 °C; 20%–90% HR.
• Dimensiones: 315 × 240 × 180 mm; Peso: 5,5 kg.
