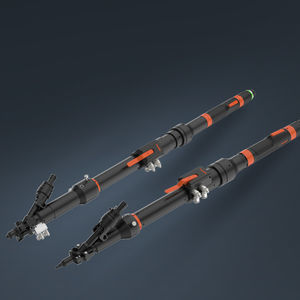

Modulo de atornillado servoaccionado

controlado por PLCservocontroladoal vacío

Resumen del producto
El módulo de apriete eléctrico sustituye las herramientas de apriete integradas neumáticas tradicionales mediante un accionamiento eléctrico/servo para automatizar el apriete de tornillos. Proporciona monitorización en tiempo real de los parámetros clave del proceso y se adapta a diferentes alturas de pieza y condiciones especiales de trabajo.

Ventajas del producto

• Monitorización de todo el proceso: El intercambio de información basado en PLC permite control interactivo y monitorización en tiempo real de velocidad, desplazamiento, par, presión y tiempo.
• Detección de apriete anómalo: En combinación con un destornillador inteligente, el sistema detecta tornillos sueltos, roscas dañadas y tornillos ausentes para evitar salidas defectuosas.
• Control preciso de la fuerza: Control exacto de la fuerza axial sin impactos durante el apriete para proteger las roscas; la altura de evitación es ajustable y el tubo de succión puede detenerse en cualquier posición dentro del recorrido.
• Mayor eficiencia de apriete: El accionamiento servo eléctrico aumenta la velocidad de alimentación de tornillos en aproximadamente un 20 % frente a los módulos tradicionales.
• Ahorro de energía: La reducción de componentes neumáticos disminuye el consumo de aire alrededor del 24 %; el módulo de vacío solo requiere aire de vacío y aire de freno suministrados por el cliente.

Estructura del producto
La ilustración de la estructura en la ficha de producto muestra la disposición de los componentes y el diseño mecánico para facilitar la integración.

Especificaciones técnicas

• Rango de par: 0,3–35 Nm
• Parámetros monitorizados: velocidad, desplazamiento, par, presión, tiempo
• Aumento de la velocidad de alimentación de tornillos (servo vs tradicional): ~20%
• Reducción del consumo de aire (componentes neumáticos reducidos): ~24%
• Requisitos del módulo de vacío: aire de vacío y aire de freno suministrados por el cliente
• Características: monitorización del proceso completo, detección en tiempo real de apriete anómalo, control preciso de la fuerza, altura de evitación ajustable
