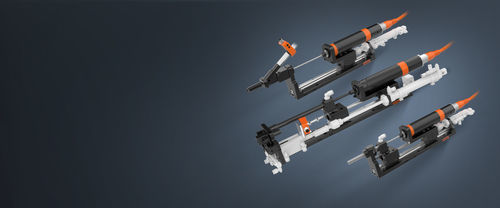

Unidad de atornillado robotizada

modulableal vacíopara la colocación de tornillos

Descripción del producto
La simplificación estructural del cuerpo del módulo y de la cabeza reduce el tamaño y el peso. Se adopta un método de regulación de presión de cilindro para facilitar y hacer más fiable el ajuste de la fuerza de apriete. El diseño elimina el resorte externo para reducir el mantenimiento de piezas de desgaste y permite instalación frontal o trasera según las condiciones de la línea.

Ventajas del producto

• Regulación por presión de cilindro para un control de fuerza de apriete fiable y repetible.
• Estructura optimizada que ofrece soporte más estable para la tubería de succión de tornillos y compatibilidad con funciones opcionales para condiciones complejas.
• Instalación frontal o trasera disponible para adaptarse a restricciones de integración.
• Módulo de vacío con filtro de gran capacidad para alargar los intervalos de mantenimiento y ofrecer un vacío estable.
• Reducción del tamaño del módulo y de la boquilla para disminuir el peso; eliminación del resorte externo para reducir el mantenimiento de piezas de desgaste.
• Serie ligera de 12 Nm apta para robots colaborativos; cobertura de par ampliada hasta 200 Nm.
• Diámetro máximo de tapa de tornillo ampliado hasta 27 mm; carrera de evitación de interferencias extendida hasta 300 mm.

Estructura del producto
Se proporcionan ilustraciones de los componentes del módulo y de los conjuntos de boquillas para mostrar la disposición interna, las interfaces de montaje y las conexiones neumáticas de vacío/atornillador.

Parámetros del producto

• Sistema tradicional de módulo de soplado

  • Tornillo estándar/combinado, boquilla normal — Peso 3.5–3.9 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
  • Brazo giratorio, boquilla normal — Peso 3.0–3.3 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
  • Cabeza hexagonal, boquilla normal — Peso 3.7–4.5 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
• Sistema de módulo vacuum normal

  • Tornillo estándar/combinado, boquilla normal — Peso 5.8–6.7 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
  • Brazo giratorio — Peso 6.0–6.9 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
  • Cabeza hexagonal, boquilla normal — Peso 6.9–7.1 kg, Ø máx. tapa 11–15 mm, Rango de par 0.3–20 Nm
• Sistema de módulo de recogida convencional

  • Tornillo estándar/combinado, sin boquilla — Peso 3.9–4.3 kg, Ø máx. tapa 4–15 mm, Rango de par 0.3–20 Nm
  • Tornillo estándar/combinado, boquilla de sujeción — Peso 6.4–7.4 kg, Ø máx. tapa 11–15 mm, Rango de par 0.3–20 Nm
  • Cabeza hexagonal, sin boquilla — Peso 4.4–6.6 kg, Ø máx. tapa 11–15 mm, Rango de par 0.3–20 Nm

Especificaciones técnicas

• Rango de par: 0.03–200 Nm (cobertura de la familia de módulos).
• Método de regulación por presión de cilindro para el ajuste de la fuerza de apriete.
• Cuerpo de módulo compacto y boquilla acortada para reducir peso y mejorar accesibilidad.
• Módulo de vacío con filtro de gran capacidad para ciclo de mantenimiento extendido y valor de vacío estable.
• Instalación frontal o trasera opcional para integración flexible.
• Diámetro máximo de tapa hasta 27 mm.
• Carrera de evitación de interferencias hasta 300 mm.
• Serie ligera 12 Nm adecuada para robots colaborativos.
• Eliminación del resorte externo para reducir el mantenimiento de piezas de desgaste.

Notas
Los valores anteriores son valores de referencia; los resultados de pruebas reales y las especificaciones finales prevalecen.
