Modulo de atornillado manual

semiautomáticode manoeléctrico

Descripción del producto
El módulo de apriete manual integrado está diseñado para usarse con brazos de par en estaciones manuales o semi-automáticas para automatizar la alimentación y el apriete de tornillos, reduciendo la manipulación por parte del operario. Combinado con un destornillador eléctrico de par inteligente, permite el seguimiento del recuento de tornillos y los resultados de apriete. Rango de par global indicado: 0,3~15Nm.

Ventajas del producto

• Estructura compacta y disposición neumática/eléctrica simplificada para una instalación y fijación sencilla al brazo de reacción.
• Tope activo del puntal y tope activo del tubo de succión sujetan los tornillos más rápido y de forma más segura, mejorando la fiabilidad del ciclo.
• Presión de apriete ajustable por control neumático que minimiza la fuerza de reacción.
• Manguito de boquilla reemplazable para un mantenimiento sencillo y cambio rápido.
• Soplado automático de tornillos que elimina pasos de retirada manual y acelera el flujo de trabajo.
• Succión estable de tornillos para evitar interferencias durante el apriete.
• Integración con destornilladores eléctricos inteligentes y brazos de par permite controlar y trazar cantidad, secuencia y calidad de apriete en producción.

Estructura del producto

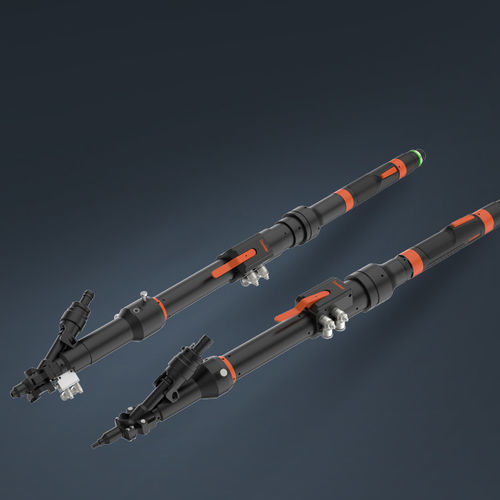

La imagen ilustrativa en la página muestra el conjunto portátil integrado y la disposición de la boquilla y el sistema de vacío para la alimentación y el apriete de tornillos.

Parámetros del producto

• Tipo de módulo | Rango de par | Tipo de estación | Carrera del tubo de vacío
• Blow Screw - Handheld | 0,6~6Nm | Estación semi-automática o manual | L30 / L50mm
• Normal Vacuum - Handheld | 1~12Nm | Estación semi-automática o manual | H60 / H100mm

Especificaciones técnicas

• Nombre del producto: Módulo de apriete manual
• Rango de par global (banner): 0,3~15Nm
• Variantes y rangos de par: Blow Screw - Handheld: 0,6~6Nm; Normal Vacuum - Handheld: 1~12Nm
• Condición de trabajo: estación semi-automática o manual; adaptable a diferentes condiciones de producto
• Carrera del tubo de vacío: L30/50mm (Blow Screw); H60/H100mm (Normal Vacuum)
• Presión de apriete ajustable por neumática para minimizar la fuerza de reacción
• Tope activo del puntal y del tubo de succión para manejo de tornillos más rápido, seguro y mayor durabilidad
• Reemplazo de boquilla sencillo; manguito de boquilla desmontable
• Soporta soplado automático de tornillos para eliminar la retirada manual
• Puede integrarse con brazos de par y destornilladores eléctricos inteligentes para el seguimiento del recuento de tornillos, resultados de apriete y control de cantidad/secuencia/calidad de apriete
