Tubo hidráulico

neumáticode aceropara uso intensivo

Descripción del producto

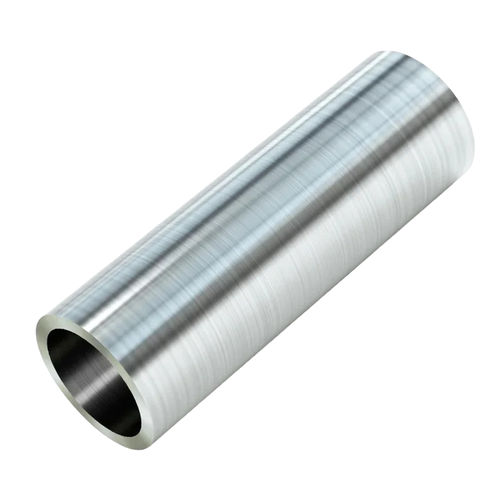

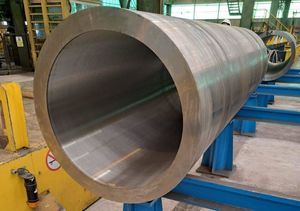

El tubo torneado interno EAST AI 4140 es un tubo de acero aleado mecanizado con precisión, diseñado para cuerpos de cilindros hidráulicos y neumáticos. Fabricado en AISI 4140 (DIN 42CrMo4) y entregado templado y revenido, el tubo ofrece dureza controlada, concentricidad y un acabado interior adecuado para sellos y aplicaciones dinámicas.

Información general

• Modelo: Tubo torneado interno
• Marca: EAST AI
• Material: 4140 (AISI 4140 / DIN 42CrMo4)
• Estado: Templado y revenido

Ventajas del tubo torneado 4140

• Resistencia y tenacidad – El acero 4140 proporciona propiedades de fluencia y resistencia a la tracción adecuadas para aplicaciones a presión.
• Resistencia a la fatiga – Apto para cargas dinámicas en sistemas hidráulicos y maquinaria pesada.
• Mecanizado de precisión – Torneado, rectificado y bruñido proporcionan tolerancias ID constantes y baja rugosidad.
• Dureza y concentricidad uniformes – Aseguran un comportamiento de desgaste predecible a lo largo del tubo.
• Acabado interno optimizado – Ra ≤ 0,4 μm para reducir la fricción y prolongar la vida útil de los sellos.
• Dimensiones personalizables – Disponible en una amplia gama de OD, ID y espesores de pared.

Proceso de producción
Selección de materia prima: billettes 4140 de primera calidad con química y trazabilidad controladas.
Laminado / forjado en caliente: las billettes se conforman en tubos sin costura.
Tratamiento térmico (temple y revenido): se obtiene la dureza objetivo (HRC 25–32) y la tenacidad requerida.
Torneado / perforación de agujeros profundos: el diámetro interior se maquinar para garantizar concentricidad y tolerancias estrictas.
Rectificado / skiving y bruñido por rodillos: acabado interno para alcanzar Ra ≤ 0,4 μm.
Enderezado y calibrado: garantiza rectitud y espesor de pared constantes.
Inspección y embalaje: controles dimensionales, de dureza y visuales antes del embalaje con protección anticorrosiva.

Aplicaciones

• Fabricación de cilindros hidráulicos y neumáticos (camisas para maquinaria de construcción, agrícola e industrial)
• Sistemas hidráulicos de excavadoras, palas cargadoras y equipos pesados
• Actuadores y componentes para equipos mineros
• Prensas industriales, máquinas de inyección y equipos de conformado
• Sistemas hidráulicos marinos y offshore
• Grúas móviles y equipos de elevación pesada

Detalles del producto
Grado del material: AISI 4140 / DIN 42CrMo4
Estado: Templado y revenido
Dureza: HRC 25–32
Diámetro exterior (OD): 50 mm – 500 mm
Diámetro interior (ID): 40 mm – 480 mm
Espesor de pared: 5 mm – 60 mm
Longitud: Hasta 8 metros
Rugosidad superficial (interna): Ra ≤ 0,4 μm
Rectitud: ≤ 0,3 mm/m
Resistencia a la tracción: 850 – 1000 MPa
Límite elástico: ≥ 650 MPa
Normas aplicables: DIN 2391 / EN 10305 / ASTM A519

Inventario de fábrica y capacidad de suministro

• Amplio stock en múltiples tamaños para soportar plazos de entrega cortos.
• Entrega típica para tamaños estándar: plazos cortos (ejemplo: 7–10 días).
• Servicios rápidos de mecanizado y rectificado para dimensiones especiales; embalaje de exportación con protección anticorrosiva.
• Sistemas de almacén automatizados para garantizar suministro estable y expedición rápida.

Control de calidad

• Inspección dimensional: medición de OD, ID y espesor de pared con instrumentos de alta precisión.
• Prueba de rugosidad superficial tras rectificado o bruñido (medición Ra).
• Prueba de dureza: valores HRC confirmados tras tratamiento térmico.
• Ensayos por ultrasonidos (UT) para detectar defectos internos.
• Verificación de rectitud y circularidad mediante herramientas de alineación láser.
• Prueba hidrostática disponible a petición para aplicaciones a presión.

Certificados

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 Sistema de gestión de calidad
• Certificados de la acería (EN 10204 3.1 / 3.2)
• Informes de inspección de terceros (SGS / BV / TUV)

caractéristiques / spécifications techniques

• Material: AISI 4140 (DIN 42CrMo4)
• Estado: Templado y revenido
• Dureza: HRC 25–32
• Rango diámetro exterior: 50 mm – 500 mm
• Rango diámetro interior: 40 mm – 480 mm
• Rango de espesor de pared: 5 mm – 60 mm
• Longitud máxima: hasta 8 metros
• Rugosidad interna: Ra ≤ 0,4 μm
• Tolerancia de rectitud: ≤ 0,3 mm/m
• Tolerancias dimensionales / concentricidad: tolerancias ajustadas (ej.: hasta ±0,03 mm para ID torneado)
• Resistencia a la tracción: 850 – 1000 MPa
• Límite elástico: ≥ 650 MPa
• Normas aplicables: DIN 2391 / EN 10305 / ASTM A519
