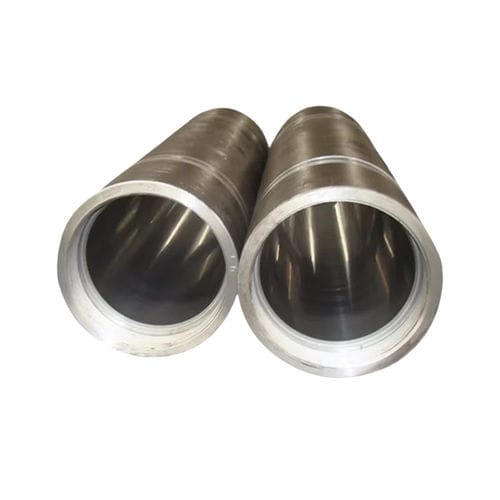

Tubería rígida hidráulica

para aceiteneumáticade acero al carbono

Resumen
El tubo mandrinado 27SiMn Q+T de EAST AI es un tubo de acero sin costura de alta resistencia, procesado mediante temple y revenido (Q+T) y mandrinado de precisión. El tratamiento Q+T refina la microestructura y aporta propiedades mecánicas uniformes para un rendimiento fiable bajo alta presión y cargas pesadas. El orificio interior se mecaniza con tolerancias ajustadas y baja rugosidad, lo que hace que estos tubos sean adecuados para cilindros hidráulicos de gran diámetro y maquinaria pesada.

Modelo / Marca / Material
Modelo: Bored Tube
Marca: EAST AI
Material: 27SiMn

Aplicaciones
Los tubos mandrinados se utilizan en industrias hidráulicas y mecánicas donde se requieren alta precisión y capacidad portante. Aplicaciones típicas: barriles de cilindros hidráulicos, cilindros neumáticos, maquinaria de construcción e ingeniería, equipos mineros, maquinaria agrícola, plataformas de elevación, equipos petroleros, casquillos mecánicos, piezas estructurales de precisión y componentes de máquinas de gran carga.

Especificaciones técnicas
Grado de material: 27SiMn (GB/T 3077)
Estado: Temple y revenido (Q+T)
Diámetro exterior: 80 mm – 800 mm
Espesor de pared: 10 mm – 100 mm
Longitud: hasta 12 metros
Acabado superficial: laminado en caliente + mandrinado (pulido o SRB disponibles a medida)
Tolerancia de diámetro interior: ±0.3 mm
Rectitud: ≤ 0.5 mm/m
Rugosidad superficial (Ra): ≤ 3.2 μm (después del mandrinado); pulido a Ra ≤ 0.4 μm disponible bajo petición
Estándares de entrega: GB / ASTM / DIN / EN

Principales características y ventajas

• Alta resistencia tras tratamiento térmico (Q+T) — 27SiMn en condición Q+T alcanza resistencia a la tracción ~850–1000 MPa y límite elástico >600 MPa, adecuado para grandes sistemas hidráulicos.
• Excelente resistencia al impacto y fatiga — Buena tenacidad y comportamiento al impacto a baja temperatura para entornos exigentes como minería y aplicaciones marinas.
• Proceso de mandrinado de precisión — Equipos avanzados de mandrinado aseguran elevada precisión dimensional, superficie interior lisa y concentricidad; listo para pulido o rodado (SRB).
• Estructura estable y alta maquinabilidad — El Q+T refina la microestructura, mejorando la estabilidad dimensional y la adecuación para operaciones secundarias (soldadura, roscado, taladrado).
• Capacidad de gran diámetro — Disponible hasta 800 mm OD para soportar grandes cilindros hidráulicos.
• Opciones de procesamiento personalizadas — Pulido, skiving & roller burnishing (SRB) o cromado según especificaciones.

Proceso de fabricación

• Selección de materia prima — Tubo sin costura 27SiMn de alta calidad.
• Mecanizado y corte en bruto — Preparación de las piezas en bruto a las dimensiones requeridas.
• Temple y revenido (Q+T) — Tratamiento térmico para alcanzar la resistencia y tenacidad requeridas.
• Proceso de mandrinado — Mandrinado de precisión para lograr el DI y espesor de pared objetivo.
• Enderezado y acabado — Obtención de la rectitud y circularidad óptimas.
• Inspección y pruebas — Verificación de propiedades mecánicas, dimensiones y defectos internos.
• Protección de superficie — Aplicación de aceite anticorrosión y tapones antes del embalaje.

Control de calidad

• Comprobaciones de precisión dimensional (DI, DE, espesor de pared).
• Ensayos por ultrasonidos (UT) para defectos internos.
• Ensayos mecánicos (tracción, límite elástico, impacto).
• Inspección de dureza (típica HB 260–290).
• Pruebas hidráulicas disponibles bajo petición.
• Certificados e informes de ensayo: ISO 9001:2015, GL AMM, MTC EN 10204 3.1; inspección de terceros (SGS / BV / TÜV) disponible.

Características / Especificaciones técnicas

• Nombre del producto: 27SiMn Q+T Bored Tube
• Modelo: Bored Tube
• Marca: EAST AI
• Grado de material: 27SiMn (GB/T 3077)
• Tratamiento térmico: Temple & revenido (Q+T)
• Rango de diámetro exterior: 80–800 mm
• Rango de espesor de pared: 10–100 mm
• Longitud máxima: hasta 12 m
• Tolerancia del diámetro interior: ±0.3 mm
• Rectitud: ≤ 0.5 mm/m
• Rugosidad superficial (Ra) tras mandrinado: ≤ 3.2 μm (DI); pulido a Ra ≤ 0.4 μm disponible
• Resistencia a la tracción: ~850–1000 MPa; Límite elástico: >600 MPa
• Dureza típica: HB 260–290
• Acabados de superficie: mandrinado, pulido, SRB (roller burnished) o cromado
• Normas: GB / ASTM / DIN / EN
