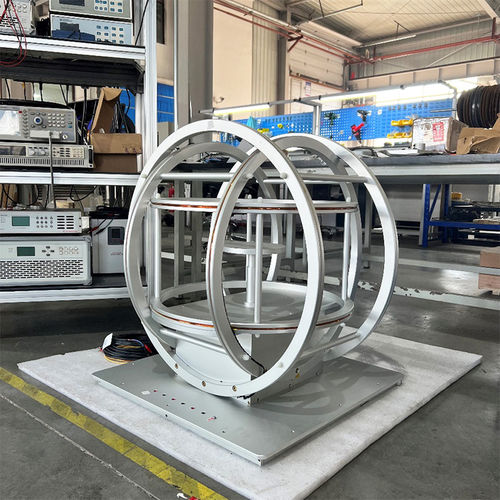

Bobina de Helmholtz de 3 ejes DXHC series

magnéticaAC/DCcircular

Características
La bobina de Helmholtz de 3 ejes (serie DXHC) genera campos magnéticos ortogonales X, Y y Z con componentes DC y AC controlables. Es adecuada para cancelación y compensación del campo terrestre, simulación de entornos geomagnéticos, evaluación del efecto de blindaje magnético, experimentos de simulación EMI, calibración de sondas Hall y magnetómetros, investigación de campos magnéticos biológicos y estudio de propiedades magnéticas de materiales.

Parámetros técnicos

• Familia de modelos: serie DXHC (múltiples variantes de radio e intensidad de campo).
• Ejemplos de radios: modelos de ~70 mm a 300 mm (DXHC7–DXHC30).
• Intensidad central: aprox. 2 Gs hasta 1000 Gs según modelo.
• Rango de uniformidad: de 5 % a 0,01 % según modelo.
• Diámetro de esfera homogénea: ejemplos Φ10 mm a Φ200 mm según modelo.
• Potencia por eje: rangos aproximados de 5 W a 5000 W según modelo.
• Peso: los pesos unidimensionales y tridimensionales varían según el modelo (ver datos de modelo).

Casos típicos
3DXHC10-100

• Ejes de campo magnético X, Y y Z ortogonales entre sí.
• Campo máximo por eje: 100 Gs.
• Diámetro promedio mínimo: 200 mm.
• Área uniforme: Φ25 mm.
• Uniformidad: 0,1 %.
• Alimentación: 300–800 W.

3DXHC15-30

• Ejes X, Y y Z ortogonales.
• Campo máximo por eje: 30 Gs.
• Diámetro promedio mínimo: 300 mm.
• Área uniforme: Φ40 mm.
• Uniformidad: 0,1 %.
• Alimentación: 120 W por eje.

3DXHC20-10

• Ejes X, Y y Z ortogonales.
• Campo máximo por eje: 10 Gs.
• Diámetro promedio mínimo: 400 mm.
• Área uniforme: Φ100 mm.
• Uniformidad: 1 %.
• Alimentación: 300–800 W.

3DXHC21-25

• Campo central por eje: 25 Gs.
• Diámetro mínimo: 420 mm; diámetro máximo: 650 mm.
• Área uniforme: Φ60×60 mm.
• Uniformidad: 1×10⁻3.
• Potencia máxima: 300 W.

Notas adicionales y esquema
La documentación del producto incluye un esquema del sistema de control de campo magnético y ejemplos de bobinas de cilindro de blindaje 3D usadas para obtener campos débiles en el interior de tubos de blindaje. La bobina de blindaje tridimensional puede componerse de cuatro bobinas axiales y dos grupos de bobinas de silla (radiales), y puede complementarse con bobinas combinadas de gradiente de primer y segundo orden para mejorar la conformación del campo.

Características técnicas

• Ejes: generación de campo magnético 3 ejes (X, Y, Z) ortogonales.
• Aplicaciones: cancelación/compensación del campo terrestre, simulación geomagnética, pruebas de blindaje magnético, simulación EMI, calibración de sondas Hall y magnetómetros, investigación de campos biológicos, estudio de propiedades magnéticas de materiales.
• Campos centrales disponibles: ~2 Gs a 1000 Gs según modelo.
• Uniformidad: típicamente de 5 % a 0,01 % según modelo y tamaño.
• Diámetros de esfera homogénea: ejemplos de Φ10 mm a Φ200 mm.
• Potencia por eje y pesos: variables según el modelo; consultar datos de modelo para cifras exactas.
