Generador de campo magnético DXHC series

de campo electromagnéticode camposprogramable

La bobina de Helmholtz es un dispositivo formado por dos (o más) bobinas emparejadas dispuestas sobre un eje común para producir un campo magnético altamente uniforme en la región central. Dexinmag ofrece configuraciones de bobinas de Helmholtz unidimensionales, bidimensionales y tridimensionales, disponibles como generadores de campo de CA o CC y en tamaños y rendimientos personalizados. Aplicaciones:

• Generar un campo magnético estándar para pruebas de laboratorio e industriales.
• Desplazar y compensar el campo magnético terrestre para experimentos y sensores.
• Simulación del entorno geomagnético y experimentos de simulación de interferencias electromagnéticas.
• Calibración de sondas Hall y diversos magnetómetros.
• Investigación sobre campos biomagnéticos y propiedades magnéticas de la materia (magnetización, histéresis, medición de flujo).
• Control y estudio de microswimmers, nanopartículas magnéticas y nanorobots bajo campos magnéticos controlados.
• Bobinas de confinamiento magnético para experimentos relacionados con la física del plasma y la fusión (diseños de bobinas de gran tamaño a medida disponibles).
• Fabricación y prueba de sensores magnéticos de alta precisión.

Principio de funcionamiento: Cuando dos bobinas circulares idénticas se alimentan con corriente en la misma dirección y están separadas por una distancia especificada, sus campos se superponen para formar un campo magnético casi uniforme cerca del plano medio. Al invertir las corrientes, la superposición puede utilizarse para generar una región de campo cercano a cero (anti-Helmholtz). Dexinmag hace referencia a la relación empírica B ≈ 0,9-μ0-I/R (para dos bobinas de radio R separadas por 2R) como pauta de diseño. Tipos de producto / configuraciones (alto nivel):

• Bobina de Helmholtz 1D (unidireccional): bobina de un solo eje para campos uniformes de CA/CC.
• Bobina de Helmholtz 2D: par(es) ortogonal(es) que proporcionan campos uniformes planos.
• Bobina de Helmholtz 3D / 3 ejes: tres pares de bobinas ortogonales entre sí para un control completo del campo 3D (incluidos los campos giratorios y de gradiente).
• Bobina de Helmholtz 3D de igual diámetro: tres bobinas con el mismo diámetro y número de vueltas para un volumen uniforme compacto.
• Bobina de Helmholtz cuadrada: amplias regiones uniformes con marcos cuadrados para muestras de gran tamaño (longitudes laterales de hasta metros).
• Bobina de Helmholtz combinada de alta uniformidad (estilo Barker): diseños de bobina compensados para ampliar y mejorar la región homogénea.
• Bobinas de campo magnético de gradiente, bobinas sin momento magnético y bobinas de Helmholtz de frecuencia de potencia (CA) (intensidad/uniformidad de campo personalizables).

Bobinas de Helmholtz de campo magnético de gradiente, bobinas sin momento magnético y bobinas de Helmholtz de frecuencia de potencia (CA) (intensidad/uniformidad de campo personalizables) Parámetros representativos / ejemplos (extracto de la tabla Dexinmag):

• DXHC30-50 - radio 300 mm; campo central ≈ 50 Gs; uniformidad ~5%; diámetro de esfera homogénea ~200 mm; potencia típica ~420 W; peso 1D ≈ 55 kg.
• DXHC30-10 - radio 300 mm; campo central ≈ 10 Gs; uniformidad ~0,5%; diámetro de esfera homogénea ~100 mm; potencia típica ~90-120 W; peso 1D ≈ 12 kg.
• DXHC30-2 - radio 300 mm; campo central ≈ 2 Gs; uniformidad ~0,05-0,01%; diámetro de esfera homogénea ~60-40 mm; potencia típica ~18-32 W; peso 1D ≈ 3.5 kg.
• DXHC25-1000 - radio 250 mm; campo central ≈ 1000 Gs; uniformidad ~5%; diámetro de esfera homogénea ~160 mm; potencia típica ~5000 W; peso 1D ≈ 500 kg.
• DXHC25-500 - radio 250 mm; campo central ≈ 500 Gs; uniformidad ~0,5%; diámetro de esfera homogénea ~100 mm; potencia típica ~2500 W; peso 1D ≈ 250 kg.
• DXHC20-500 / DXHC20-300 / DXHC20-100 - ejemplos con radio 200 mm que ofrecen campos centrales 500/300/100 Gs respectivamente (uniformidad y escala de potencia según modelo).
• Ejemplos de modelos más pequeños (series DXHC15, DXHC10, DXHC7) - radios de 150-70 mm con campos centrales desde unos pocos Gs hasta cientos de Gs dependiendo del modelo; adecuados para configuraciones compactas y experimentos de sobremesa.

Ejemplos con radios de 200 mm que ofrecen campos centrales de 500/300/100 Gs respectivamente (uniformidad y escala de potencia por modelo) Características principales y notas de diseño:

• Disponibles en diseños de CA y CC; pueden producir campos fuertes uniformes, gradientes y campos magnéticos giratorios (los sistemas Dexinmag admiten el control de bucle cerrado en rangos seleccionados, por ejemplo, 0-20 Hz y 0-200 Gs para algunos sistemas 3D).
• Los marcos y soportes son no magnéticos cuando es necesario; se recomienda un radio de bobina de al menos ~2,5× la muestra más grande para garantizar que la muestra quepa dentro de la región homogénea.
• Conectores estándar: Amphenol / tomas de aviación, postes de unión, tomas de plátano, etc.; las bobinas multieje tienen conectores/canales de accionamiento independientes (por ejemplo, las unidades de 3 ejes suelen tener tres conectores y suministros independientes).
• Diseños personalizados e instalación/pruebas in situ están disponibles; Dexinmag produce una amplia gama de modelos estándar (DXHCxx-yy) y conjuntos personalizados para aplicaciones especiales.

Características / especificaciones técnicas:

• Fabricante / marca: Dexinmag (Xiamen Dexing Magnet Tech. Co., Ltd.).

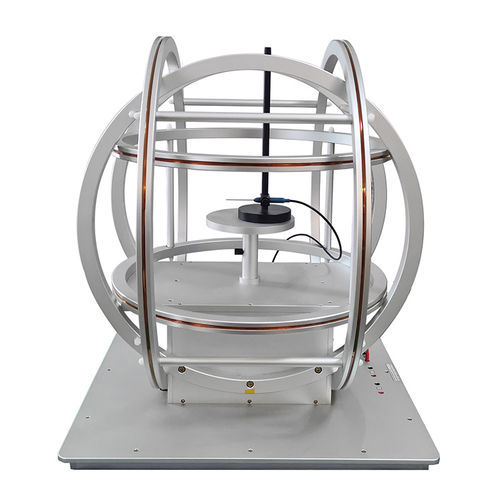

• Denominación / serie: Serie DXHC (varios modelos DXHC, por ejemplo, DXHC30-50, DXHC25-1000, DXHC20-500, DXHC15-50, DXHC10-200, DXHC7-100).
• Función: generar campos magnéticos uniformes (CA / CC), campos de gradiente y campos giratorios; calibrar magnetómetros; simular entornos geomagnéticos y EMI; accionar microswimmers magnéticos / partículas.
• Gama de campo central disponible: desde unos pocos Gs hasta 1000+ Gs dependiendo del modelo (ver ejemplos de la tabla de modelos).
• Radios de bobina típicos: comúnmente 70 mm hasta 300 mm (y tamaños más grandes personalizados para proyectos de instalación o muestras grandes).
• Uniformidad: depende del modelo (los ejemplos van desde niveles por debajo del porcentaje hasta varios porcentajes, según el diseño y la compensación de homogeneidad).
• Gama de potencia: desde unos pocos vatios (modelos pequeños) hasta varios kilovatios (modelos grandes / de campo alto) - depende del modelo.
• Peso: depende del modelo (los ejemplos van desde unos pocos kg para bobinas pequeñas hasta varios cientos de kg para unidades grandes de alto campo).
• Opciones: un eje, dos ejes, tres ejes, 3D de igual diámetro, bastidores cuadrados, bobinas combinadas de alta uniformidad (Barker), bobinas de gradiente, configuraciones de bobina sin momento magnético.
