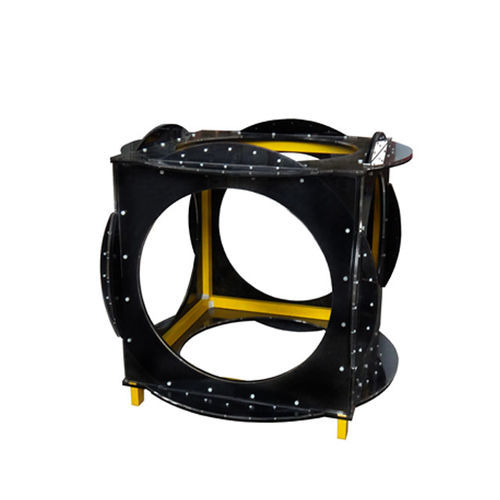

Bobina magnética Open Space 3D H&M Composite Coil 3DXHC50-01de corrientede alta potenciade potencia
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- magnética
- Características eléctricas
- de corriente, de alta potencia, de potencia
- Estructura
- cuadrada
- Aplicaciones
- para laboratorio, para mediciones, para aplicaciones industriales, para la electrónica
- Otras características
- de hilo de cobre, de 3 ejes, de hilo de cobre circular esmaltado
- Corriente primaria
Máx.: 90 A
Mín.: 15 A
Descripción
Descripción general
Características
Aplicaciones
Caso 1 — Módulo electromagnético de campo de alto gradiente
Caso 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
Especificaciones técnicas
- Las bobinas de gradiente de campo magnético generan campos magnéticos con variación lineal espacial y pueden diseñarse en múltiples geometrías (por ejemplo bobinas de Maxwell) para lograr alta linealidad del campo magnético y eficiencia energética. Pueden implementarse como pares de bobinas coaxiales, ensamblajes multipolo electromagnético o configuraciones de polo de gradiente / polo magnético para obtener campos de gradiente unidimensionales, bidimensionales o tridimensionales.
Características
- Generan campos magnéticos con variación lineal espacial.
- Magnitud del gradiente ajustable mediante la corriente.
- Posición espacial del gradiente ajustable mediante la distribución de corriente.
- Adecuadas para tracción y posicionamiento de partículas magnéticas.
- Aplicables a equipos de imagen y medición basados en principios magnéticos.
Aplicaciones
- Experimentos físicos
- Imagen magnética
- Inspección industrial
- Calibración de sensores
- Sistemas de accionamiento magnético
Caso 1 — Módulo electromagnético de campo de alto gradiente
- Bobina de excitación: 0.1*200 Litz wire, 150 vueltas, 3 capas
- Bobina receptora: hilo esmaltado 0.2 mm, 270 vueltas
- Bobina de enfoque 1: intensidad del campo magnético: 45mT@16A
- Bobina de enfoque 2: intensidad del campo magnético: 22mT@16A
- Imán permanente de gradiente: gradiente central superior a 2T/m
- Bobina de recepción de compensación externa: bobinado igual al de la bobina receptora
- Bobina de excitación de compensación externa: bobinado igual al de la bobina de excitación
- Plataforma no magnética en aleación de aluminio: plataforma física y química, móvil, dos capas, 600×550×580 mm (ancho×profundidad×alto)
Caso 2 — Open Space 3D H&M Composite Coil 3DXHC50-01
- Bobinado de campo magnético uniforme:
- Resistencia (eje X): 7.5Ω
- Resistencia (eje Y): 11Ω
- Resistencia (eje Z): 11Ω
- Corriente (X,Y,Z): 15A
- Potencia (eje X): 2250W
- Potencia (eje Y): 3000W
- Potencia (eje Z): 3000W
- Bobinado de campo magnético de gradiente:
- Resistencia (X): 0.96Ω
- Resistencia (Y): 1.4Ω
- Resistencia (Z): 1.4Ω
- Corriente (X): 90A
- Corriente (Y,Z): 60A
- Potencia (X): 10000W
- Potencia (Y,Z): 6500W
- Intensidad del campo magnético uniforme: 7.5mT
- Intensidad del campo de gradiente: 0.12T/m
- Tamaño de la carcasa: 1000×1000×1000 mm
- Apertura: 600×600 mm
- Masa total: 1100Kg
Especificaciones técnicas
- Tipo de producto: bobinas de gradiente de campo magnético (ej. configuraciones de bobinas de Maxwell y arreglos multi-electromagneto de gradiente radial)
- Usos típicos: generación de campos de gradiente 1D/2D/3D; imagen; enfoque y ajuste de partículas
- Ajustabilidad: magnitud y posición del gradiente ajustables mediante la corriente y la distribución de corriente
- Modelo ejemplo: Open Space 3D H&M Composite Coil 3DXHC50-01
- Rendimiento ejemplo (Caso 1): bobinas de enfoque hasta 45mT@16A y gradiente central >2T/m
- Rendimiento ejemplo (Caso 2): campo uniforme 7.5mT; gradiente 0.12T/m; carcasa 1000×1000×1000 mm; apertura 600×600 mm; masa total ~1100Kg
