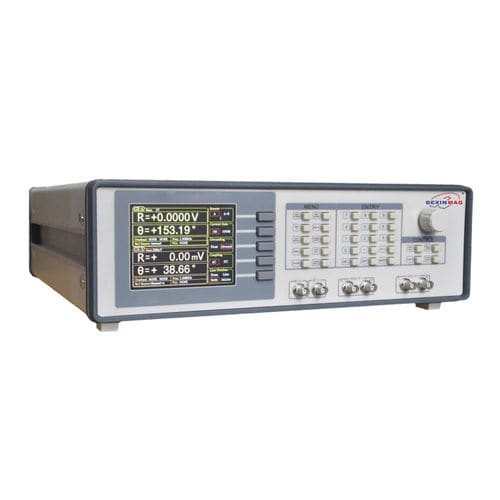

Amplificador lock-in DXA-001C

de señaldiferencialanalógico

Canal de entrada Dos canales de entrada independientes tienen alta sincronicidad y se pueden configurar individualmente como un modo de un solo extremo o un modo de voltaje diferencial Con el preamplificador analógico de bajo ruido, DXA-001C entrada de señal se puede cambiar para operar en el modo de voltaje de un solo extremo o diferencial, y el ruido de entrada es 5 nV/& radic;Hz. La impedancia de entrada es 10 MΩ y la sensibilidad completa del voltaje de entrada se extiende de 1 nV a 1V. Además, DXA-001C puede usar también para mediciones de corriente con ganancias de corriente variables de 10 ^ 6 o 10 ^ 8 V/A. Dos filtros de línea (50/60Hz y 100/120Hz) están diseñados para eliminar la interferencia relacionada con la línea. El amplificador de ganancia programable se proporciona para ajustar la reserva dinámica del sistema de acuerdo con la magnitud de la señal de entrada, de modo que DXA-001C tiene una reserva dinámica inherentemente grande de hasta 100dB. La tasa de muestreo de 312.5KSPS está determinada por un convertidor A/D de precisión de 24 bits y un filtro específico está diseñado para evitar el aliasing. Canal de referencia Dos canales independientes de la referencia pueden trabajar en modo externo o modo interno. En el modo interno, un oscilador interno preciso y estable genera una onda sinusoidal como referencia interna que se multiplica por la señal de entrada. Esta señal interna es sin ningún ruido de fase. Con la técnica de desplazamiento de fase digital, la resolución de fase de la señal de referencia es de 0,01 grados. DXA-001C puede trabajar en cualquier frecuencia fija de 1 mHz a 102 kHz en este modo.
