Amplificador de señal DXA-203

de corrientede tensiónde adquisición de datos

Resumen

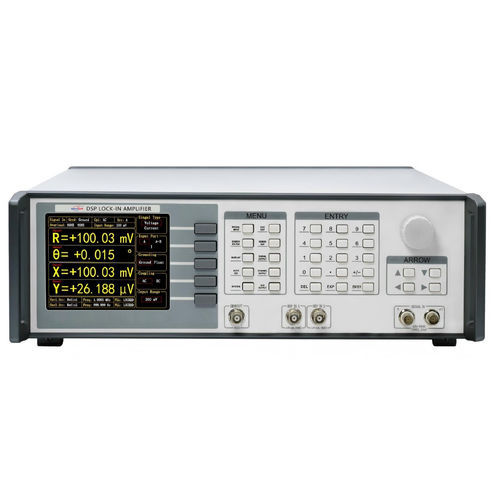

El DXA-203 es un amplificador lock-in digital de alto rendimiento que cubre desde DC hasta 250 kHz, diseñado para detección síncrona precisa, medidas de bajo ruido y demodulación multicanal. Integra una alta reserva dinámica, E/S flexibles y funciones de análisis completas para aplicaciones de laboratorio e instrumentación.

Características clave

• Rango de frecuencias de DC a 250 kHz con alta precisión y resolución de frecuencia.
• Ruido de tensión de entrada extremadamente bajo y amplia sensibilidad de escala completa (desde nivel nV hasta Vrms).
• Ocho demoduladores para mediciones multicanal sincronizadas y amplia banda de medida.
• Osciladores dobles integrados, filtros síncronos y pendientes de filtro seleccionables para un procesamiento de señal flexible.
• E/S auxiliares extensas (entradas/salidas analógicas multicanal), capacidad de conducción y múltiples interfaces de comunicación (USB, Ethernet, RS-232, GPIB, WiFi).

Software para PC

El DXA-203 proporciona software profesional para PC para configurar cada demodulador, canal de entrada y salida mediante diagramas esquemáticos o paneles de control, con visualizaciones numéricas claras y visualización de forma de onda en tiempo real. Los resultados se pueden guardar y exportar como archivos CSV. Se ofrecen API para Python, MATLAB y LabVIEW.

Especificaciones técnicas

• Canal de señal de entrada: Modo de entrada — Voltaje: single-ended o diferencial; Corriente: single-ended.
• Sensibilidad a escala completa: 1 nV a 5 Vrms.
• Niveles de rango: 2 mV a 5 V (7 niveles en total).
• Acoplamiento de entrada: DC o AC.
• Impedancia de entrada (voltaje): 10 MΩ || 25 pF. Impedancia de entrada (corriente): 100 Ω o 1 kΩ.
• Puesta a tierra del blindaje de entrada: Puesta a tierra o flotante 10 kΩ.
• Reserva dinámica: >130 dB.
• Precisión de ganancia: 0,5% típico, 1% máx.
• Ruido de tensión de entrada: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz).
• Ruido de corriente de entrada: 20 fA/√Hz (f = 97 Hz).
• Resolución ADC (entrada): 24 bit.
• Canal de señal de salida: Rango de frecuencia: DC – 250 kHz. Precisión de frecuencia: 2 ppm + 1 μHz. Resolución de frecuencia: 1 nHz.
• Amplitud senoidal: 0,1 μVrms a 5 Vrms. Precisión de amplitud: 0,5% típico, 2% máx. Resolución de amplitud: 0,1 μVrms.
• Corriente de conducción: ±80 mA máx. Impedancia de salida: 50 Ω. Estabilidad térmica: <200 ppm/°C.
• Desplazamiento DC ajustable: -5 VDC a 5 VDC.
• Salida síncrona: nivel TTL/CMOS 3,3 V (impedancia de salida 50 Ω). Salidas de modulación adicionales: AM / FM / PM. Parámetro DAC (salida de señal): 16 bit, 32 MSPS.
• Canal de referencia: Número de canales de referencia: 2. Rango de frecuencia de referencia: 10 μHz – 250 kHz. Formas de onda soportadas: cuadrada o senoidal. Impedancia de entrada de referencia: 1 MΩ.
• Niveles de referencia (cuadrada): VIH entre 3 V y 5 V; VIL entre -0,1 V y 0,5 V. Referencia senoidal: frecuencia > 1 Hz; 300 mV < Vpp < 10 V.
• Fase: Resolución: 1,0 μdeg. Error de fase: ±0,5° típico, ±1° máx. Deriva térmica: <200 ppm/°C. Detección de armónicos: 1–10000F (nF < 1,5 MHz).
• Tiempo de adquisición: Referencia interna: adquisición instantánea. Referencia externa: 10 o 100 ciclos de señal.
• Oscilador: Número: 2. Precisión: 0,3 ppm. Estabilidad térmica: 0,5 ppm/°C. Tasa de envejecimiento: <1 ppm/año. Ruido de fase: -145 dBc/Hz (@1 kHz).
• Demodulador: Número: 8. Ancho de bits del demodulador: 64 bit. Rango de constante de tiempo: 100 ns – 3 ks. Banda de medida: 50 μHz – 1,6 MHz. Opciones de pendiente de filtro: 6, 12, 18, 24, 30, 36, 42, 48 dB/oct. Filtro síncrono efectivo <1000 Hz.
• Entradas / Salidas auxiliares: Entrada AUX — 4 canales, amplitud ±10 V con resolución 0,1 mV, impedancia de entrada 1 MΩ, ADC: 16 bit, 150 kSPS. Salida AUX — 4 canales, amplitud ±10 V con resolución 0,1 mV, corriente de salida ±30 mA máx, DAC: 16 bit, 500 kSPS.
• Interfaces de comunicación: RS-232 (DB-9 hembra), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), interfaz de red WiFi, GPIB (IEEE-488.2).
• Alimentación y mecánica: Tensión de alimentación: 220–240 V AC (100–120 V AC opcional). Consumo: 50 W típico, 70 W máx. Supresión de ruido de alimentación: 70 dB @ 1 MHz. Dimensiones: 448 mm × 532 mm × 148 mm. Peso: 12 kg.
