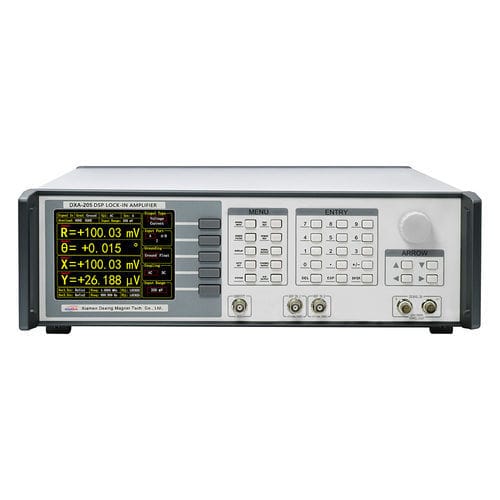

Aparato de medición de impedancia DXA-205

de tensiónde frecuenciade corriente

Descripción:

El DXA-205 es un amplificador lock-in digital de alto rendimiento que cubre DC hasta 1,5 MHz para detección y medición síncrona de precisión. Integra demodulación multicanal, entradas de bajo ruido, osciloscopio y análisis FFT, escaneo paramétrico y controladores PID de doble canal para control en lazo cerrado, adecuado para investigación y ensayos industriales.

Aplicaciones:

• Microscopía de barrido: AFM, STM, SPM
• Ciencia de materiales: movilidad y densidad de portadores, efecto Hall, materiales ultrasónicos
• Medidas de transporte: caracterización de conductividad e impedancia
• Medición de ruido: densidad de ruido y correlación cruzada
• Experimentos ópticos: análisis espectral, mediciones THz y TDLAS
• Medición de sensores: giroscopios, sensores fotoeléctricos, resonadores, acelerómetros
• Sensores magnéticos: SQUID, centros NV, magnetómetros atómicos, VSM
• Biomedicina: aplicaciones microfluídicas e instrumentación biomédica

Funciones y características clave:

• Cobertura de frecuencia DC a 1,5 MHz con alta precisión y resolución ultrafina
• Ruido de entrada extremadamente bajo (hasta 2,5 nV/√Hz) y amplia sensibilidad (1 nV a 5 Vrms)
• Ocho demoduladores síncronos para mediciones en paralelo y reserva dinámica >130 dB
• Osciloscopio integrado de 2 canales y analizador FFT; profundidad de muestreo hasta 65.536 y tiempo de muestreo ajustable (65 μs–1 s)
• Controladores PID digitales internos duales independientes hasta 4 MSPS, integrados con los demoduladores
• Escáner paramétrico para trazado rápido frecuencia/amplitud en modos simple o cíclico
• Múltiples interfaces: RS-232, USB2.0, Ethernet Gigabit, Wi‑Fi y GPIB (IEEE-488.2)

Especificaciones técnicas:

• Canal de entrada — modos: Voltaje (señal única o diferencial) o Corriente (señal única)
• Sensibilidad full-scale: 1 nV a 5 Vrms
• Niveles de rango: 2 mV a 5 V (7 niveles)
• Acoplamiento de entrada: DC o AC
• Impedancia de entrada (voltaje): 10 MΩ || 25 pF; (corriente): 100 Ω o 1 kΩ
• Toma de tierra del blindaje de entrada: puesta a tierra o flotante 10 kΩ
• Reserva dinámica: >130 dB
• Precisión de ganancia: 0,5% típico, 1% máx.
• Ruido de tensión de entrada: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz)
• Ruido de corriente de entrada: 20 fA/√Hz (f = 97 Hz)
• ADC (entrada): 24 bit
• Canal de salida — rango de frecuencia: DC – 1,5 MHz
• Precisión de frecuencia: 2 ppm + 1 μHz; resolución de frecuencia: 1 nHz
• Amplitud senoidal (salida): 0,1 μVrms a 5 Vrms; precisión 0,5% típico, 2% máx.; resolución 0,1 μVrms
• Corriente de conducción: ±80 mA máx.; impedancia de salida: 50 Ω
• Offset DC ajustable: -5 VDC a 5 VDC
• Salida síncrona: nivel 3,3 V TTL/CMOS (impedancia 50 Ω)
• Funciones adicionales de salida: modulación AM/FM/PM; DAC: 16 bit, 32 MSPS
• Canales de referencia: 2; rango: 10 μHz – 1,5 MHz; formas: cuadrada o seno; impedancia de entrada: 1 MΩ
• Niveles de referencia: Cuadrada: 3 V < VIH < 5 V, -0,1 V < VIL < 0,5 V; Seno: >1 Hz; 300 mV < Vpp < 10 V
• Fase: resolución 1,0 μdeg; error de fase ±0,5° típico, ±1° máx.; deriva térmica < 200 ppm/°C
• Detección de armónicos: 1–10000F (nF < 1,5 MHz)
• Tiempo de adquisición: referencia interna instantánea; referencia externa: 10 o 100 ciclos
• Osciladores: 2; precisión 0,3 ppm; estabilidad térmica 0,5 ppm/°C; envejecimiento <1 ppm/año; ruido de fase -145 dBc/Hz (@1 kHz)
• Demoduladores: 8; procesamiento 64 bit
• Constante de tiempo: 100 ns – 3 ks; ancho de banda de medida: 50 μHz – 1,6 MHz
• Pendientes de filtro (dB/oct): 6, 12, 18, 24, 30, 36, 42, 48; filtro síncrono eficaz <1000 Hz
• E/S auxiliares — Entrada AUX: 4 canales, ±10 V, resolución 0,1 mV, impedancia 1 MΩ, ADC 16 bit, 150 kSPS
• Salida AUX: 4 canales, ±10 V, resolución 0,1 mV, conducción ±30 mA máx., DAC 16 bit, 500 kSPS
• Interfaces: RS-232 (DB-9), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), Wi‑Fi, GPIB (IEEE-488.2)
• Alimentación: 220–240 V AC (100–120 V opcional); consumo 50 W típico, 70 W máx.; supresión de ruido de red: 70 dB @ 1 MHz
• Dimensiones: 448 mm × 532 mm × 148 mm; Peso: 12 kg
• Osciloscopio: 2 canales, entradas seleccionables (señal, referencia, salida, auxiliar), múltiples triggers, profundidad máxima 65.536, tiempo de muestreo 65 μs – 1 s
• PID: PID digital interno de 2 canales, hasta 4 MSPS, integrado con medidas lock-in para control en lazo cerrado de amplitud, fase y frecuencia
• Escáner paramétrico: trazado instantáneo respuesta frecuencia/amplitud; modos simple o cíclico
• FFT: análisis en frecuencia a partir de formas de onda capturadas; resolución dependiente de la tasa de muestreo (≈ 1 Hz – 31 kHz)
