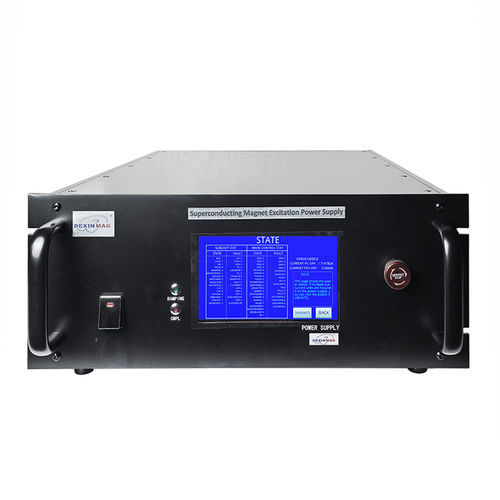

Alimentación eléctrica rack de 19" DXNT120-8-5Q

AC/DCreguladade corriente constante

Descripción

La serie DXNT de fuentes de alimentación para imán superconductor de Dexinmag es una fuente de corriente bipolar completamente digital y de alta estabilidad, diseñada para imanes superconductores. Combina una etapa de preregulación conmutada y una etapa final de regulación lineal para lograr alta eficiencia y muy bajo rizado. La gama es modular y cubre corrientes de 100 A a 1000 A según el modelo.

Características principales

• Conmutación automática entre control de corriente constante y control de tensión constante, adecuada para imanes con alta inductancia.
• Detección del estado del conmutador de inversión de salida; con el conmutador conectado el usuario puede ajustar corriente negativa y el control interno gestiona salida bipolar.
• Tasas de carga/descarga y tensión de corriente constante ajustables por tramos para perfiles de corriente flexibles.
• Modo de salida en cuatro cuadrantes que admite corrientes y tensiones positivas/negativas para carga y descarga controlada del imán.
• Detección automática de quench con capacidad para recibir señal de quench externa.
• Control integrado de descarga por quench: la resistencia de descarga adecuada puede conectarse automáticamente para disipar la energía.
• Control local mediante pantalla táctil LCD de 7 pulgadas y alta resolución con interfaz de menús.
• Control remoto por USB (Tipo B) y LAN (RJ45); RS-485 soportado para control en paralelo de varias fuentes.
• Funcionamiento en paralelo para aumentar corriente total; cada unidad direccionable por bus.
• Protecciones completas que supervisan la red, la refrigeración y el estado del sistema; indicación de fallos en pantalla y parada de emergencia con conexión automática del circuito de descarga de energía.

Parámetros técnicos (resumen de la tabla)

• Modelos DXNT disponibles: DXNT 120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q.
• Entrada: monofásica (220±10% VAC) para modelos pequeños; trifásica cinco hilos (380±10% VAC) para modelos grandes.
• Potencia de entrada (por modelo): 1500 VA (120), 3000 VA (240), 4500 VA (360), 7500 VA (500), 15000 VA (1000).
• Tipo de salida: corriente constante bipolar, cuatro cuadrantes.
• Modo de salida: control de ajuste lineal ajustado digitalmente.
• Rango de corriente (por modelo): ±120 A (120), ±240 A (240), ±360 A (360), ±500 A (500), ±1000 A (1000).
• Tensión de salida: +8 / -5 V en todos los modelos.
• Reactancia inductiva de la carga: 0–100 H.
• Estabilidad: ±15 ppm/h (después de 30 min de calentamiento).
• Rizado (RMS): 2 mA (120), 4 mA (240), 6 mA (360), 8 mA (500), 15 mA (1000).
• Resolución de ajuste de salida: 20 bits.
• Precisión de salida (por modelo): 0.02% ± 3 mA (120), 0.02% ± 5 mA (240), 0.02% ± 8 mA (360), 0.01% ± 5 mA (500), 0.01% ± 10 mA (1000).
• Velocidad de variación (rampa): 0.0007–120 A/s (120), 0.0014–240 A/s (240), 0.0021–360 A/s (360), 0.003–500 A/s (500), 0.006–1000 A/s (1000).
• Resolución de ajuste de tensión de clamp: 0.1 V; precisión de clamp: 0.5 ± 0.1 V.
• Visualización – resolución de corriente: 24 bits; precisión de corriente (visualización): depende del modelo (de 0.05%±5 mA a 0.02%±10 mA).
• Resolución de tensión (visualización): 24 bits; precisión de tensión: 0.2% ± 100 mV.
• Tasas de actualización / lectura-escritura: actualización pantalla 1 vez/s; lectura/escritura por ordenador 5 veces/s.
• Interfaces: USB (Tipo B) y LAN (RJ45); RS-485 para control en paralelo.
• Interruptor de calentamiento superconductor (opción): corriente 10–1200 mA (DAC 12 bits), tensión 3–20 V, precisión 2% ± 3 mA, conector XS16J4A tipo aviación.
• Temperatura de trabajo: 0–40 °C.
• Refrigeración: refrigeración por aire forzado (velocidad del ventilador regulada); opción de refrigeración por agua 3 L/min.
• Conexión eléctrica: cables de alimentación estándar por modelo (10 A, 16 A, 25 A, >4 mm², >10 mm²); diámetros recomendados para salida aumentan con el modelo (>25 mm² hasta >300 mm²).
• Tamaños (A×Al×F) ejemplos: 482.6 × 177 × 530 mm; 482.6 × 444.5 × 53 mm; 482.6 × 666 × 530 mm; 482.6 × 533 × 530 mm; 482.6 × 1066 × 530 mm.
• Peso (por modelo): aprox. 30 kg (menor) hasta 300 kg (mayor).

Características / especificaciones técnicas

• Marca: Dexinmag
• Modelo principal presentado: DXNT120-8-5Q
• Serie: DXNT (120-8-5Q, 240-8-5Q, 360-8-5Q, 500-8-5Q, 1000-8-5Q)
• Salida: corriente constante bipolar, cuatro cuadrantes; ajuste lineal digital.
• Rango nominal de tensión de salida: +8 / -5 V; inductancia de carga hasta 100 H.
• Interfaces: USB (Tipo B), LAN (RJ45), RS-485 para control en paralelo.
• Control/visualización: pantalla táctil de 7 pulgadas; ajuste 20 bits, visualización 24 bits.
• Protección y manejo de quench: detección de quench, circuito de descarga automático con resistencia adecuada, parada de emergencia.
• Refrigeración: aire forzado con opción de agua (3 L/min).
