Fuente de corriente DC DX series

programable

La fuente de corriente programable (serie DX) es una fuente de alimentación de corriente continua de amplio espectro y alta precisión que ofrece una respuesta rápida, una corriente constante de alta precisión y un funcionamiento estable a largo plazo para cargas resistivas, inductivas y capacitivas. Dado que la corriente de salida de una fuente de corriente es fija, se comporta en serie con elementos de circuito externos como una fuente de corriente ideal; se puede convertir de forma equivalente con una fuente de tensión en transformaciones de circuito estándar. Características principales

• Salida de corriente continua programable de amplio espectro con respuesta rápida y alta estabilidad.
• Ajuste de corriente de alta precisión y bajo rizado/ruido para aplicaciones de medición y control sensibles.
• Adecuado para cargas resistivas, inductivas y capacitivas (electroimanes, bobinas, LED, sistemas de medición de precisión).
• Múltiples opciones de refrigeración y configuración en toda la familia de productos DX (aire forzado, refrigeración por agua, diseños bipolares verdaderos).

Salida de corriente continua programable de amplio espectro con respuesta rápida y alta estabilidad Aplicaciones

• Magnetismo: bobinas de Helmholtz; bobinas de Maxwell; electroimanes medianos; solenoides de alta potencia.
• Eléctrica: sistemas de medición de ohmios verdaderos; medición de precisión de baja resistencia; calibración de rango de corriente de multímetro (nivel 0.1 nivel).
• Sistemas de prueba: Sistemas de prueba Hall; magnetómetro de muestra vibrante (VSM); sistemas de medición magnética de película fina; sistemas de campo magnético de bobina 3D; campos magnéticos giratorios.
• Detección de línea de producción: Medición de precisión en línea de baja resistencia; detección de la temperatura de funcionamiento de transformadores; control y detección de motores de precisión.
• Iluminación de semiconductores: pruebas de envejecimiento de LED de alta potencia; pruebas de envejecimiento de lámparas LED de alto voltaje.
• Sistemas de control: Control de temperatura de precisión; control electroquímico de precisión.

Características / especificaciones técnicas

• Nombre de la serie: serie DX.
• Comportamiento general: alta precisión, bajo rizado y ruido, respuesta rápida; las cifras típicas de rizado de ruido y ancho de banda se indican por modelo a continuación (ancho de banda 300 kHz donde se indica).
• DX-F2002 - Corriente de salida: ±105 mA; Resolución de paso: 1 μA (1/105.000); Precisión: ±(0,015% valor establecido + 2 μA); Rizado de ruido efectivo: 1,2 μA (BW 300 kHz); Rango de tensión de salida: 0-105 V; Potencia máxima de salida: 10 W; Impedancia de salida >500 MΩ; Coeficiente de temperatura (25±10°C): ±2 ppm/°C (máx).
• DX-F2005 - Corriente de salida: ±1200 mA; Resolución de paso: 10 μA (1/120.000); Precisión: ±(0,015% valor establecido + 20 μA); Rizado de ruido efectivo: 12 μA (BW 300 kHz); Rango de tensión de salida: 0-42 V; Potencia máxima de salida: 50 W; Impedancia de salida: 100 MΩ; Coeficiente de temperatura: ±2 ppm/°C (máx).
• DX-F2030 - Corriente de salida: ±10 A; Resolución de paso: 0.1 mA (1/100.000); Precisión: ±(0,1% valor ajustado + 2 mA); Rizado de ruido efectivo: 0.7 mA (BW 300 kHz); Rango de tensión de salida: 0-100 V; Potencia máxima de salida: 1000 W; Impedancia de salida: 300 kΩ; Coeficiente de temperatura: ±20 ppm/°C (máx).

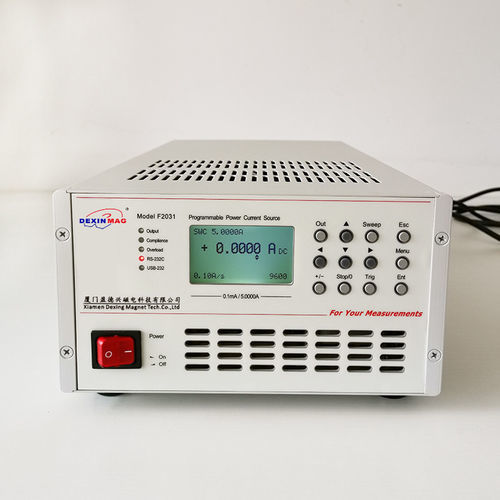

• DX-F2031 - Corriente de salida: ±5 A; Resolución de paso: 0.05 mA (1/100.000); Precisión: ±(0,1% valor establecido + 1 mA); Ondulación de ruido efectiva: 0.2 mA (BW 300 kHz); Rango de tensión de salida: 0-60 V; Potencia máxima de salida: 300 W; Impedancia de salida: 2,5 MΩ; Coeficiente de temperatura: ±5 ppm/°C (máx).
• DX-F2036 - Corriente de salida: ±10 A; Resolución de paso: 0.1 mA (1/100.000); Precisión: ±(0,1% valor de consigna + 2 mA); Rizado de ruido efectivo: 0.5 mA (BW 300 kHz); Rango de tensión de salida: 0-170 V; Potencia máxima de salida: 1700 W; Impedancia de salida: 300 kΩ; Coeficiente de temperatura: ±20 ppm/°C (máx.).
• DX-F2070 (refrigeración por agua) - Corriente de salida: ±65 A; Resolución de paso: 1 mA (1/65.000); Precisión: ±(0,1% valor ajustado + 10 mA); Rizado de ruido efectivo: 3.5 mA (BW 300 kHz); Rango de tensión de salida: 0-120 V; Potencia máxima de salida: 7800 W; Impedancia de salida: 500 kΩ; Coeficiente de temperatura: ±20 ppm/°C (máx.).
• DX-F2071 (refrigeración por aire forzado) - Corriente de salida: ±33 A; Resolución de paso: 0.1 mA (1/330.000); Precisión: ±(0,1% valor ajustado + 5 mA); Rizado de ruido efectivo: 1,8 mA (BW 300 kHz); Rango de tensión de salida: 0-120 V; Potencia máxima de salida: 3960 W; Impedancia de salida: 500 kΩ; Coeficiente de temperatura: ±20 ppm/°C (máx).
• DX-F2106 (bipolar verdadero) - Corriente de salida: ±2500 mA; Resolución de paso: 10 μA (1/250.000); Precisión: ±(0,015% valor ajustado + 50 μA); Rizado de ruido efectivo: 70 μA (BW 300 kHz); Rango de tensión de salida: 0-21 V; Potencia máxima de salida: 50 W; Impedancia de salida >100 MΩ; Coeficiente de temperatura: ±2 ppm/°C (máx).
• DX-F2130 (bipolar verdadero) - Corriente de salida: ±10 A; Resolución de paso: 10 μA (1/1.000.000); Precisión: ±(0,05% valor establecido + 2 mA); Ondulación de ruido efectiva: 1 mA (BW 300 kHz); Rango de tensión de salida: 0-60 V; Potencia máxima de salida: 600 W; Impedancia de salida >1 MΩ; Coeficiente de temp.: ±10 ppm/°C (máx).
