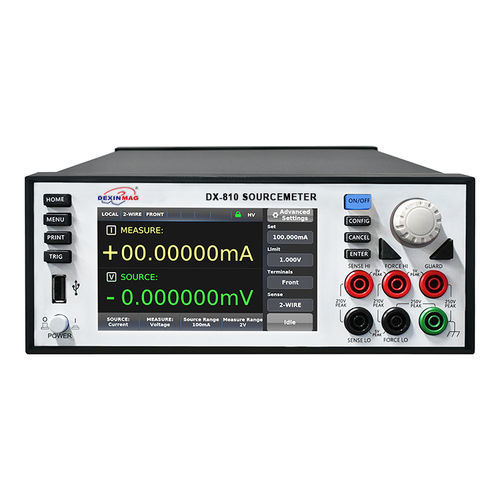

Unidad de medida de fuente Ethernet DX-810

con salida digitalUSBGPIB

Unidad de medida en origen (SMU) de alta precisión diseñada para una amplia gama de aplicaciones, incluidos dispositivos semiconductores modernos, nanodispositivos, materiales para baterías, semiconductores orgánicos y sensores de precisión. Ofrece bajo nivel de ruido, alta precisión y gran exactitud con una pantalla táctil capacitiva intuitiva e interfaces digitales compatibles con SCPI para pruebas automatizadas. Características:

• Precisión de medida básica: 0,012%
• Rangos de corriente (I): 10 nA - 1 A
• Rangos de tensión (V): 20 mV - 200 V
• Ruido de banda ancha: 3 mVrms (típico)
• Resolución (I/V): 4 fA / 8 nV
• Interfaces: GPIB, USB, Ethernet (también USB 2.0 host y Digital I/O)
• Compatible con KEITHLEY 2450 (compatibilidad de comandos)

Especificaciones de corriente

• 10 nA - Resolución de la fuente: 200 fA; Precisión de la fuente (23° ± 5℃, 1 Año): 0.100% + 100 pA; Resolución de medida: 4 fA; Carga de tensión: <100 μV; Precisión de medida: 0,100% + 100 pA
• 100 nA - Resolución de la fuente: 2 pA; Precisión de la fuente (23° ± 5℃, 1 Año): 0.100% + 100 pA; Resolución de medida: 4 fA; Carga de tensión: <100 μV; Precisión de medida: 0,100% + 100 pA
• 1 μA - Resolución de la fuente: 20 pA; Precisión de la fuente: 0,025% + 200 pA; Resolución de medida: 40 fA; Carga de tensión: <100 μV; Precisión de medida: 0,022% + 200 pA
• 10 μA - Resolución de fuente: 200 pA; Precisión de fuente: 0,025% + 1 nA; Resolución de medida: 400 fA; Carga de tensión: <100 μV; Precisión de medida: 0,022% + 500 pA
• 100 μA - Resolución de fuente: 2 nA; Precisión de fuente: 0,025% + 10 nA; Resolución de medida: 4 pA; Carga de tensión: <100 μV; Precisión de medida: 0,022% + 5 nA
• 1 mA - Resolución de fuente: 20 nA; Precisión de fuente: 0,020% + 100 nA; Resolución de medida: 40 pA; Carga de tensión: <100 μV; Precisión de medida: 0,020% + 50 nA
• 10 mA - Resolución de fuente: 200 nA; Precisión de fuente: 0,025% + 1 μA; Resolución de medida: 400 pA; Carga de tensión: <100 μV; Precisión de medida: 0,025% + 500 nA
• 100 mA - Resolución de fuente: 2 μA; Precisión de fuente: 0,025% + 10 μA; Resolución de medida: 4 nA; Carga de tensión: <100 μV; Precisión de medida: 0,025% + 5 μA
• 1 A - Resolución de fuente: 20 μA; Precisión de fuente: 0,045% + 900 μA; Resolución de medida: 400 nA; Carga de tensión: <100 μV; Precisión de medida: 0,040% + 400 μA

Especificaciones de tensión

• 20 mV - Resolución: 400 nV; Precisión (23° ± 5℃, 1 Año): 0.025% + 100 μV; Resolución de medida: 8 nV; Resistencia de entrada: >10 GΩ; Precisión de medida: 0,020% + 100 μV
• 200 mV - Resolución: 4 μV; Precisión: 0,020% + 150 μV; Resolución de medida: 80 nV; Resistencia de entrada: >10 GΩ; Precisión de medida: 0,012% + 150 μV
• 2 V - Resolución: 40 μV; Precisión: 0,015% + 150 μV; Resolución de medida: 80 nV; Resistencia de entrada: >10 GΩ; Precisión de medida: 0,012% + 150 μV
• 20 V - Resolución: 400 μV; Precisión: 0,020% + 2,2 mV; Resolución de medida: 800 nV; Resistencia de entrada: >10 GΩ; Precisión de medida: 0,018% + 1,5 mV
• 200 V - Resolución: 4 mV; Precisión: 0,020% + 24 mV; Resolución de medida: 8 μV; Resistencia de entrada: >10 GΩ; Precisión de medida: 0,018% + 18 mV

Salida de cuadrante El instrumento admite modos de fuente/carga de tensión y corriente de cuatro cuadrantes reales, lo que permite su uso como fuente de precisión, medidor o carga electrónica. Puede funcionar en modo de carga capacitiva soportando cargas capacitivas de hasta 50 μF, lo que resulta útil para pruebas de carga-descarga de baterías/supercondensadores. Interfaz de usuario y E/S

• Pantalla táctil capacitiva de alta resolución de 5 pulgadas con botones y mando integrados para un control intuitivo, exploración, visualización de curvas, análisis de datos y control de disparo
• Conectores banana en el panel frontal para conexiones cómodas; conector triaxial en el panel posterior (protector) para mediciones de bajo ruido y bajas fugas
• Comunicación digital: USB serie, GPIB, Gigabit Ethernet, USB 2.0 host, E/S digital; compatible con SCPI

Características / especificaciones técnicas:

• Potencia máxima de salida: 20 W (fuente o carga de cuatro cuadrantes)
• Pasos de tensión: 20 mV - 200 V en 5 pasos
• Pasos de corriente: 10 nA - 1 A en 9 pasos
• Precisión de protección contra sobretensión: 5%
• Fuente de alimentación: 100 Vca - 240 Vca RMS
• Tiempo de estabilización de salida: 500 μs (marcha de 20 V, límite de corriente de 100 mA)
• Tasa de giro de la tensión de salida: 0.25 V/μs (pasos de 200 V)
• Ruido de la fuente de tensión: 2 mVrms típico (10 Hz - 20 MHz)
• Velocidad de muestreo: hasta 38,4 kS/s
• Capacidad de almacenamiento de datos: caché máxima 100000 × 100 puntos de muestreo
• Dimensiones totales (mm): 222 (An) × 426 (Pr) × 88 (Al)
