Imán vectorial superconductor 3D Superconducting Coil

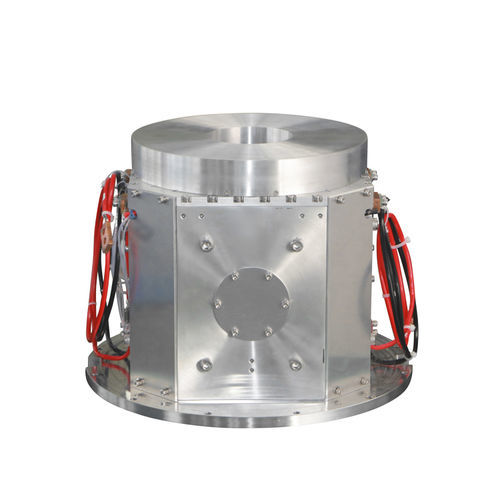

Imán vectorial superconductor - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Imán vectorial superconductor - 3D Superconducting Coil - Xiamen Dexing Magnet Tech. Co., Ltd.
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Xiamen Dexing Magnet Tech. Co., Ltd.

Descripción

Descripción general
  • La bobina superconductora vectorial 3D genera un campo magnético vectorial tridimensional cuya dirección puede rotarse de forma arbitraria. Soporta operación en corriente continua y está diseñada para una alta uniformidad del campo magnético (especialmente en Z) y buena estabilidad del campo.


Características principales
  • Proporciona un campo magnético vectorial tridimensional con dirección de campo rotativa en cualquier dirección.
  • Operación posible en modo de corriente continua (DC).
  • Diseñada para alta uniformidad del campo magnético en Z y alta estabilidad del campo.
  • Compatible con refrigeradores de dilución y otros sistemas criogénicos para soluciones integradas.
  • Diseño mecánico ligero; opciones de dimensión y mecánica personalizables según los requisitos del cliente.


Configuraciones disponibles
  • Configuración 9 T / 1 T / 1 T — Campo magnético: Z 9 T, X/Y 1 T; diámetro del orificio frío: 90 mm (personalizable); uniformidad del campo (diseño): Z <0.1%, X/Y <0.5%; estabilidad del campo: ≤10 ppm/h; peso del imán: <34 kg (indicativo).
  • Configuración 3 T / 3 T / 3 T — Campo magnético: Z 3 T, X/Y 3 T; diámetro del orificio frío: 90 mm (personalizable); uniformidad del campo (diseño): Z ≤10 ppm, X/Y <0.5%; estabilidad del campo: ≤10 ppm/h.
  • Configuración 6 T / 2 T / 2 T — Campo magnético: Z 6 T, X/Y 2 T; diámetro del orificio frío: 90 mm (personalizable); uniformidad del campo (diseño): Z <0.1%, X/Y <0.5%; estabilidad del campo: ≤10 ppm/h.
  • Configuración 6 T / 1 T / 1 T — Campo magnético: Z 6 T, X/Y 1 T; diámetro del orificio frío: 90 mm (personalizable); uniformidad del campo (diseño): Z <0.1%, X/Y <0.5%; estabilidad del campo: ≤10 ppm/h.
  • Configuración 4 T / 1 T / 1 T — Campo magnético: Z 4 T, X/Y 1 T; diámetro del orificio frío: 90 mm (personalizable); uniformidad del campo (diseño): Z <0.1%, X/Y <0.5%; estabilidad del campo: ≤10 ppm/h.
  • Ejemplos de configuraciones adicionales:
    • 0.5 T / 0.1 T / 0.1 T — Campo magnético: Z 0.5 T, X/Y 0.1 T; diámetro del orificio frío: 110 mm; peso del imán: <25 kg; uniformidad del campo (diseño): Z <0.05%, X/Y <1%; estabilidad del campo: ≤10 ppm/h.
    • 1 T / 1 T / 1 T — Campo magnético: Z/X/Y 1 T; diámetro del orificio frío: 80 mm; uniformidad del campo (diseño): Z ≤0.1%, X/Y <1%; estabilidad del campo: ≤10 ppm/h.
    • 0.6 T / 0.6 T / 0.6 T — Campo magnético: Z/X/Y 0.6 T; diámetro del orificio frío: 80 mm; uniformidad del campo (diseño): Z ≤0.1%, X/Y <1%; estabilidad del campo: ≤10 ppm/h.
    • 7 T / 2 T / 2 T — Campo magnético: Z 7 T, X/Y 2 T; diámetro del orificio frío: 80 mm; uniformidad del campo (diseño): Z ≤0.1%, X/Y <1%; estabilidad del campo: ≤10 ppm/h.
    • 3 T / 1.5 T / 1.5 T (fila de parámetros indica Z 4 T, XY 1.5 T) — Diámetro del orificio frío: opciones 90 mm o 100 mm; peso del imán: <42 kg; uniformidad del campo (diseño): Z ≤0.1%, X/Y <1%; estabilidad del campo: ≤10 ppm/h.


Especificaciones técnicas
  • Estabilidad del campo magnético (especificación típica de diseño): ≤10 ppm/h.
  • Uniformidad del campo magnético (valores de diseño varían según configuración): ejemplos incluyen Z <0.1% con X/Y <0.5% para configuraciones de alto campo, Z ≤10 ppm para configuraciones específicas o Z <0.05% para algunas configuraciones optimizadas de bajo campo.
  • Diámetros del orificio frío: comúnmente 80 mm, 90 mm (personalizable), 100 mm y 110 mm según la configuración.
  • Peso del imán: rangos indicativos como <25 kg, <34 kg, <42 kg según la configuración.
  • Soporta integración con refrigeradores de dilución y otros sistemas criogénicos; diseño mecánico adaptable para integración ligera.


Compatibilidad y personalización
  • Diseñada para integración en montajes experimentales de baja temperatura y compatible con refrigeradores de dilución estándar.
  • El diámetro del orificio frío, objetivos de peso e interfaces mecánicas pueden personalizarse para ajustarse a restricciones experimentales o de instalación.
  • Las interfaces eléctricas y criogénicas, los soportes de montaje y las interfaces de vacío pueden adaptarse bajo solicitud.
