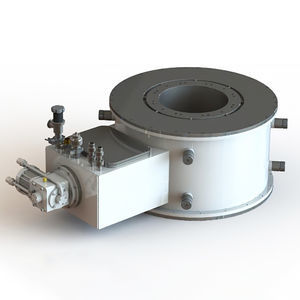

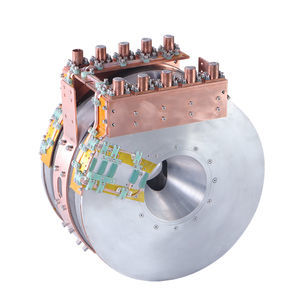

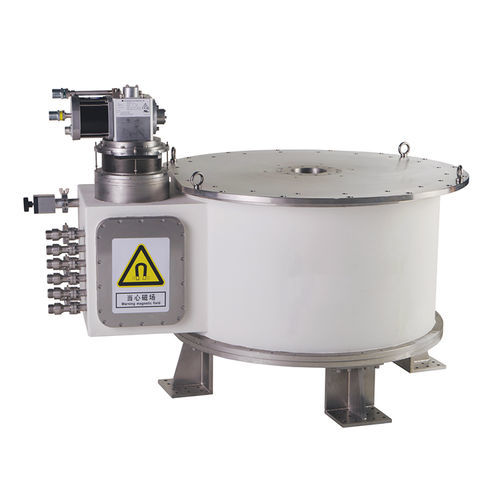

Imán vectorial superconductor Three-dimensional Superconducting Magnet

Descripción general

El imán superconducto tridimensional es un sistema de imán vectorial 3D que permite la rotación continua del campo magnético en cualquier dirección. El sistema puede configurarse sin refrigeración por conducción de helio líquido y admite refrigeración GM o por tubo de pulso seleccionable. Se pueden proporcionar canales ópticos a temperatura ambiente en orientación horizontal o vertical. El sistema puede personalizarse según los requisitos de la aplicación.

Características

• Dirección del campo magnético giratoria libremente en tres dimensiones.
• Canales ópticos a temperatura ambiente seleccionables en horizontal y vertical.
• Funcionamiento en modo de corriente continua disponible.
• Capacidad de barrido rápido del campo (<50 min); disponibles opciones para velocidades de barrido más altas.
• Alta uniformidad del campo magnético (dirección Z) y estabilidad del campo.
• No requiere refrigeración por conducción de helio líquido; se puede seleccionar refrigerador GM o tubo de pulso.
• Configuraciones y rendimiento personalizables según los requisitos del cliente.

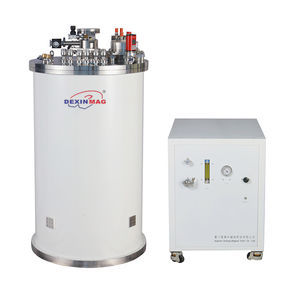

Configuraciones estándar (ejemplos)

• 1T / 1T / 1T — Apertura a temperatura ambiente: 180 mm; Uniformidad de campo (diseño): Z ±0,1% o ≤10 ppm; X, Y ±0,5%; refrigerador GM 1,8 W (sin refrigeración por conducción de helio líquido).
• 4T / 1T / 1T — Apertura a temperatura ambiente: 100 mm; Uniformidad de campo (diseño): Z ±0,1%; X, Y ±0,5%; refrigerador GM 1,8 W (sin refrigeración por conducción de helio líquido).
• 6T / 1T / 1T — Apertura a temperatura ambiente: 150 mm; Uniformidad de campo (diseño): Z ±0,1%; X, Y ±0,5%; refrigerador de tubo de pulso split 1,5 W (sin refrigeración por conducción de helio líquido).

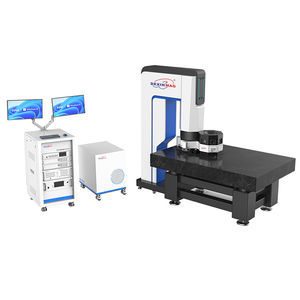

• 0,6T / 0,6T / 0,6T (modelo óptico microscópico) — Apertura a temperatura ambiente: 70 mm; Intensidad de campo (cualquier dirección): 0,6 T; Uniformidad de campo: Z ±0,5%; X, Y ±1%; refrigerador GM 1,8 W; Altura del imán: 210 mm.
• Otras variantes en desarrollo: 6T/2T/2T; 7T/2T/2T; 9T/2T/2T.

Especificaciones técnicas

• Operación vectorial 3D: rotación completa de la dirección del campo magnético en las tres dimensiones.
• Acceso óptico: canales a temperatura ambiente seleccionables en horizontal o vertical.
• Modos operativos: modo de corriente continua; barrido rápido del campo (<50 min) con opciones para barridos más rápidos.
• Opciones de refrigeración: refrigerador GM o refrigerador de tubo de pulso; los diseños no requieren refrigeración por conducción de helio líquido.
• Uniformidad del campo magnético (dependiente del modelo): típicamente Z ±0,1% (algunos diseños ≤10 ppm), X/Y típicamente ±0,5%; modelo 0,6T: Z ±0,5%, X/Y ±1%.
• Capacidades de refrigeración típicas indicadas: 1,8 W (GM) y 1,5 W (split pulse tube).
• Ejemplos de aperturas a temperatura ambiente por modelo: 70 mm, 100 mm, 150 mm, 180 mm.

Personalización

• Las configuraciones del sistema, los rangos de campo y las aperturas pueden adaptarse a los requisitos específicos de la aplicación y la integración.
